در دنیای مهندسی سازه، مقابله با نیروهای جانبی ناشی از رخدادهای طبیعی همچون زلزله و باد، همواره از اهمیت ویژه‌ای برخوردار بوده است. ساختمان‌ها به عنوان سرپناه و محل فعالیت انسان‌ها، باید به گونه‌ای طراحی و اجرا شوند که در برابر این نیروهای مخرب، پایداری خود را حفظ کرده و از جان و مال ساکنین محافظت نمایند. یکی از موثرترین و پرکاربردترین راهکارها برای دستیابی به این هدف، استفاده از دیوارهای برشی در سیستم سازه‌ای ساختمان است. این عضو حیاتی، با تحمل و انتقال بارهای جانبی به فونداسیون، نقش کلیدی در افزایش ایمنی و دوام سازه‌ها ایفا می‌کند. در این مطلب، به بررسی جامع دیوار برشی، انواع آن بر اساس جنس و ساختار، مزایای استفاده از آن، نحوه عملکرد در برابر نیروهای جانبی و معرفی یک راهکار نوین در این زمینه خواهیم پرداخت.
دیوار برشی چیست و چه کاربردی دارد؟
دیوار برشی یکی از اجزای حیاتی در سیستم سازه‌ای ساختمان‌ها به شمار می‌رود که به طور خاص برای مقاومت در برابر نیروهای جانبی طراحی شده است. این نیروها، که عموماً ناشی از باد و زلزله هستند، می‌توانند به ساختمان فشار وارد کرده و در صورت عدم وجود سیستم مقاوم مناسب، منجر به ناپایداری و فروریزش آن شوند.
به عبارت ساده، دیوار برشی مانند یک عضو عمودی مستحکم عمل می‌کند که بارهای جانبی وارد شده به ساختمان را تحمل کرده و آن‌ها را به فونداسیون منتقل می‌کند. این عملکرد از حرکت جانبی (Sway) و پیچش (Torsion) ساختمان جلوگیری کرده و پایداری کلی آن را تضمین می‌کند.
بیشتر بخوانید : بهترین دیوار عایق حرارت
کاربردهای دیوار برشی در ساختمان‌سازی
دیوارهای برشی در طیف گسترده‌ای از ساختمان‌ها و سازه‌ها کاربرد دارند، از جمله:
- ساختمان‌های بلند مرتبه و آسمان‌خراش‌ها: در این سازه‌ها، نیروهای باد و زلزله در ارتفاعات بالا بسیار قوی‌تر هستند. دیوارهای برشی با ایجاد یک هسته مرکزی مقاوم (Shear Core) یا قرارگیری استراتژیک در اطراف ساختمان، نقش کلیدی در حفظ پایداری ایفا می‌کنند. این هسته معمولاً شامل دیوارهای برشی است که دور فضاهایی مانند راه پله و آسانسور را احاطه کرده‌اند.
- ساختمان‌های مسکونی و تجاری: در مناطق زلزله‌خیز یا مناطقی که با وزش بادهای شدید مواجه هستند، استفاده از دیوارهای برشی در ساختمان‌های با ارتفاع متوسط و حتی کم نیز برای افزایش ایمنی و دوام سازه ضروری است.
- سازه‌های صنعتی و پل‌ها: در برخی سازه‌های صنعتی که ممکن است تحت تأثیر بارهای جانبی ناشی از عملکرد تجهیزات یا عوامل محیطی قرار بگیرند، و همچنین در طراحی پل‌ها برای مقابله با نیروهای جانبی باد و زلزله، از دیوارهای برشی استفاده می‌شود.
- مقاوم‌سازی ساختمان‌های موجود: در پروژه‌های مقاوم‌سازی ساختمان‌های قدیمی که ممکن است در برابر نیروهای جانبی ضعف داشته باشند، افزودن دیوارهای برشی یکی از روش‌های مؤثر برای افزایش مقاومت لرزه‌ای و بادی سازه است.
بیشتربخوانید : دیوار مقاوم در برابر زلزله
انواع دیوارهای برشی (بر اساس جنس و ساختار)
دیوارهای برشی، به عنوان اجزای کلیدی در پایداری ساختمان‌ها در برابر نیروهای جانبی، بر اساس جنس مصالح به کار رفته و نحوه ساختارشان، دسته‌بندی‌های متنوعی دارند. این تنوع امکان انتخاب مناسب‌ترین نوع دیوار برشی را با توجه به نیازهای پروژه، شرایط محیطی و ملاحظات اقتصادی فراهم می‌آورد. درک ویژگی‌ها و کاربردهای هر یک از این انواع، برای طراحی ایمن و کارآمد سازه‌ها ضروری است.

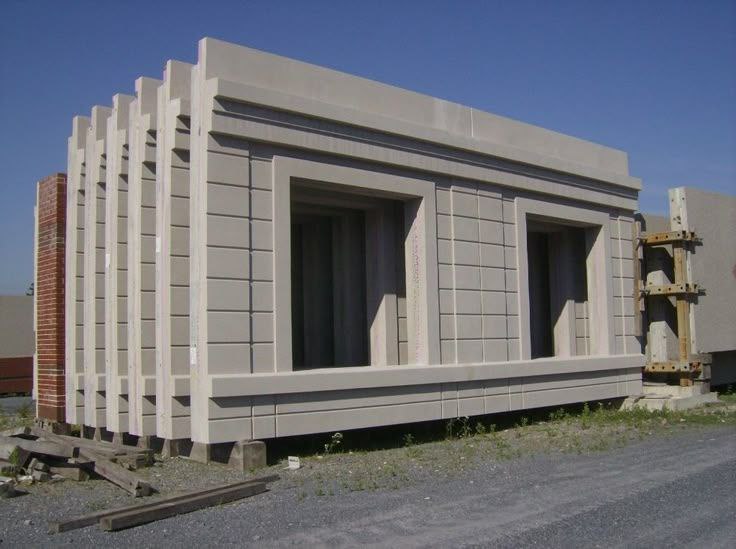

دیوارهای برشی بتنی
دیوارهای برشی بتنی، به دلیل مقاومت فشاری و برشی بالا، همچنین شکل‌پذیری مناسب در صورت مسلح شدن با میلگرد، یکی از پرکاربردترین انواع دیوارهای برشی محسوب می‌شوند. این دیوارها می‌توانند به صورت درجا ریز اجرا شده و به صورت یکپارچه با سایر اجزای بتنی سازه مانند دال‌ها و ستون‌ها متصل شوند، که این امر اتصال قوی و انتقال مؤثر نیروها را تضمین می‌کند. همچنین، امکان ساخت دیوارهای برشی بتنی به صورت پیش‌ساخته (Precast) نیز وجود دارد که سرعت اجرا را افزایش می‌دهد. طراحی این دیوارها شامل تعیین ضخامت مناسب، میزان و آرایش میلگردها، و همچنین در نظر گرفتن بازشوها و اتصالات لازم می‌باشد.

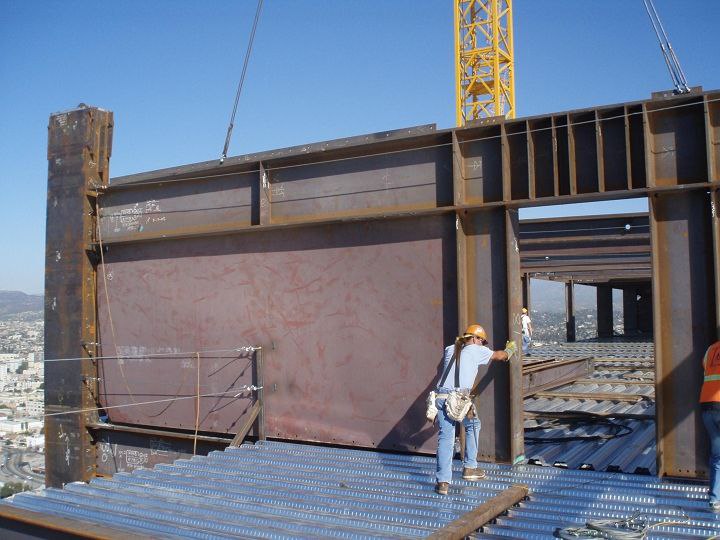

دیوارهای برشی فولادی
دیوارهای برشی فولادی از ورق‌های فولادی و اعضای مرزی (Boundary Elements) که معمولاً از پروفیل‌های فولادی سنگین تشکیل می‌شوند، ساخته می‌شوند. این نوع دیوارها به دلیل وزن نسبتاً کم و سرعت بالای نصب، به ویژه در ساختمان‌های بلند مرتبه و صنعتی مورد توجه قرار می‌گیرند. اتصالات در دیوارهای برشی فولادی معمولاً به صورت جوشی یا پیچی انجام می‌شود و طراحی آن‌ها شامل تعیین ضخامت ورق فولادی، ابعاد و جزئیات اعضای مرزی، و نوع و آرایش اتصالات است. دیوارهای برشی فولادی می‌توانند در برابر نیروهای جانبی عملکرد بسیار خوبی داشته باشند، اما در مقایسه با دیوارهای بتنی، ممکن است به دلیل کمانش ورق فولادی نیاز به تقویت‌کننده‌های بیشتری داشته باشند.

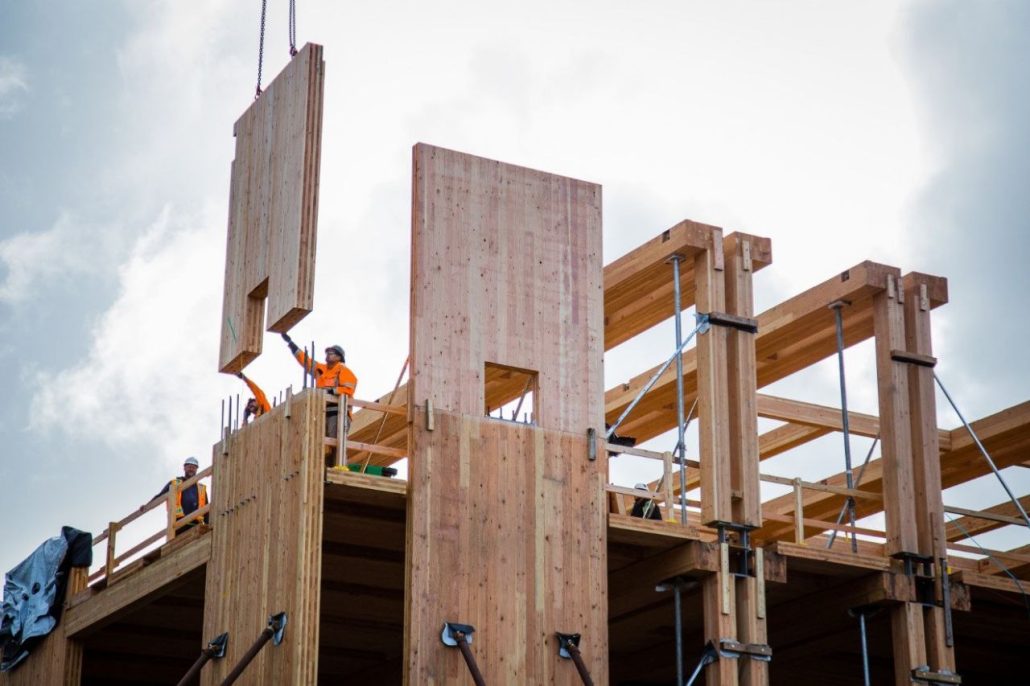

دیوارهای برشی چوبی
دیوارهای برشی چوبی عمدتاً در ساختمان‌های با اسکلت چوبی مورد استفاده قرار می‌گیرند و از پانل‌های چوبی چندلایه (Plywood Sheathing) یا تخته‌های OSB (Oriented Strand Board) که با استفاده از میخ یا پیچ به اعضای قائم (Studs) و افقی (Sills و Top Plates) متصل می‌شوند، تشکیل می‌گردند. عملکرد این دیوارها به کیفیت و نوع پانل‌های چوبی، فاصله و نوع اتصالات، و همچنین طراحی صحیح اعضای مرزی بستگی دارد. دیوارهای برشی چوبی به دلیل سبکی و سهولت اجرا، یک گزینه اقتصادی و کارآمد برای مقابله با نیروهای جانبی در ساختمان‌های سبک محسوب می‌شوند، اما مقاومت آن‌ها در مقایسه با دیوارهای بتنی و فولادی کمتر است و در طراحی باید به این موضوع توجه شود.
دیوارهای برشی بنایی
دیوارهای برشی بنایی از مصالح بنایی مانند بلوک‌های بتنی، آجرهای توخالی یا مصالح سنگی که با ملات به یکدیگر متصل شده‌اند، ساخته می‌شوند. برای افزایش مقاومت این دیوارها در برابر نیروهای جانبی، معمولاً از میلگردهای قائم و افقی که درون بلوک‌ها یا در درزهای بین آن‌ها قرار می‌گیرند و با بتن یا ملات پر می‌شوند (دیوارهای بنایی مسلح)، استفاده می‌شود. دیوارهای برشی بنایی بیشتر در ساختمان‌های با ارتفاع کم و متوسط کاربرد دارند و طراحی آن‌ها شامل تعیین نوع و ابعاد مصالح بنایی، نوع و میزان مسلح‌سازی، و همچنین در نظر گرفتن جزئیات اتصالات به سایر اجزای سازه است. مقاومت این دیوارها به کیفیت مصالح، نحوه اجرا و میزان مسلح‌سازی بستگی دارد.
مزایای استفاده از دیوارهای برشی
دیوارهای برشی به عنوان یکی از کارآمدترین سیستم‌های مقاوم در برابر نیروهای جانبی در ساختمان‌ها شناخته می‌شوند و استفاده از آن‌ها مزایای متعددی را به همراه دارد. این مزایا نه تنها به افزایش ایمنی و دوام سازه کمک می‌کنند، بلکه می‌توانند در بهبود عملکرد کلی ساختمان و ایجاد فضاهای کاربردی‌تر نیز مؤثر باشند. انتخاب دیوارهای برشی در طراحی سازه‌ها، یک تصمیم هوشمندانه در جهت تضمین سلامت و طول عمر ساختمان در برابر تهدیدات طبیعی محسوب می‌شود.
افزایش مقاومت ساختمان در برابر نیروهای جانبی
اصلی‌ترین و مهم‌ترین مزیت استفاده از دیوارهای برشی، افزایش چشمگیر مقاومت ساختمان در برابر نیروهای جانبی ناشی از زلزله و باد است. این دیوارها با تحمل و انتقال این نیروها به فونداسیون، از اعمال تنش‌های زیاد به سایر اجزای سازه جلوگیری می‌کنند. عملکرد آن‌ها به گونه‌ای است که به عنوان یک عضو باربر جانبی قوی عمل کرده و از تغییر شکل‌های بزرگ و فروریزش ساختمان در هنگام وقوع بارهای جانبی شدید جلوگیری می‌کنند. این افزایش مقاومت، ایمنی ساکنین و سرمایه را به طور قابل توجهی تضمین می‌کند.
بهبود پایداری کلی سازه
دیوارهای برشی با افزایش سختی جانبی ساختمان، نقش مؤثری در بهبود پایداری کلی سازه ایفا می‌کنند. سختی جانبی بالا به معنای مقاومت بیشتر ساختمان در برابر حرکت‌های جانبی و پیچشی است. این امر نه تنها از ایجاد تغییر مکان‌های زیاد در طبقات جلوگیری می‌کند، بلکه از ناپایداری دینامیکی سازه در هنگام وقوع زلزله نیز می‌کاهد. با کاهش میزان جابجایی‌های جانبی، احتمال آسیب دیدن اجزای غیرسازه‌ای مانند نازک‌کاری‌ها، تأسیسات و شیشه‌ها نیز به مراتب کمتر می‌شود و عملکرد کلی ساختمان در برابر بارهای جانبی بهبود می‌یابد.
کاهش خسارات ناشی از زلزله و باد
با افزایش مقاومت و پایداری سازه، استفاده از دیوارهای برشی به طور مستقیم منجر به کاهش خسارات ناشی از زلزله و باد می‌گردد. محدود کردن حرکت‌های جانبی ساختمان از تخریب اجزای سازه‌ای اصلی جلوگیری کرده و همچنین از آسیب دیدن اجزای غیرسازه‌ای که پیش‌تر به آن‌ها اشاره شد، محافظت می‌کند. کاهش خسارات به معنای کاهش هزینه‌های تعمیر و بازسازی پس از وقوع حوادث طبیعی است و همچنین از ایجاد اختلال در بهره‌برداری از ساختمان جلوگیری می‌کند. در نتیجه، استفاده از دیوارهای برشی یک راهکار موثر برای کاهش آسیب‌پذیری ساختمان‌ها در برابر نیروهای مخرب جانبی است.
ایجاد فضاهای داخلی قابل استفاده (در مقایسه با برخی دیگر از سیستم‌های مقاوم‌سازی)
در مقایسه با برخی دیگر از سیستم‌های مقاوم‌سازی جانبی مانند بادبندهای قطری، دیوارهای برشی می‌توانند به گونه‌ای طراحی و اجرا شوند که کمترین مزاحمت را برای فضاهای داخلی ساختمان ایجاد کنند. به عنوان مثال، دیوارهای برشی بتنی می‌توانند به عنوان دیوارهای جداکننده فضاها نیز عمل کنند و بدین ترتیب، فضای مفید داخلی را حفظ نمایند. در مقابل، بادبندهای قطری معمولاً فضا را اشغال کرده و محدودیت‌هایی را در طراحی داخلی ایجاد می‌کنند. این مزیت، به ویژه در ساختمان‌های مسکونی و تجاری که استفاده بهینه از فضا اهمیت زیادی دارد، قابل توجه است و به معماران و طراحان داخلی انعطاف‌پذیری بیشتری در طراحی فضاها می‌دهد.
بیشتربخوانید : بهترین بلوک ساختمانی
نحوه عملکرد دیوار والاکس در برابر نیروهای جانبی
دیوار والاکس، به عنوان یک سیستم پیشرفته دیوار جداکننده، عملکردی یکپارچه و هوشمندانه در برابر نیروهای پیچیده و مخرب ناشی از زلزله از خود نشان می‌دهد. هسته اصلی این عملکرد، جذب و اتلاف انرژی لرزه‌ای است. هنگامی که امواج زلزله به ساختمان وارد می‌شوند، دیوار والاکس با ساختار ویژه و مواد تشکیل‌دهنده‌اش، این انرژی جنبشی را به خود جذب می‌کند. طراحی منحصربه‌فرد اتصالات و یکپارچگی اجزای دیوار والاکس، امکان تغییر شکل‌های کنترل‌شده را در هنگام اعمال نیروهای جانبی فراهم می‌آورد. این تغییر شکل‌ها به گونه‌ای مهندسی شده‌اند که ضمن حفظ پایداری کلی دیوار و جلوگیری از گسیختگی، بخش قابل توجهی از انرژی زلزله را مستهلک می‌کنند.
ویدیوی تست مقاومت دیوار والاکس در برابر زلزله
دیوار والاکس: پیشرو در ایمنی دیوار ساختمانی در برابر زلزله
دیوار والاکس با بهره‌گیری از فناوری نوین و طراحی مهندسی دقیق، به عنوان یکی از بهترین و مطمئن‌ترین راهکارهای موجود برای افزایش مقاومت دیوار در برابر نیروهای مخرب زلزله شناخته می‌شود. این سیستم پیشرفته دیوار ، با عملکرد بی‌نظیر خود، ایمنی و ساکنین را در برابر تکان‌های شدید زمین‌لرزه به طور چشمگیری ارتقا می‌بخشد. مجموعه والاکس با سال‌ها تجربه و تخصص در زمینه طراحی، تولید و اجرای سیستم‌های مقاوم‌سازی، دیوار والاکس را با بالاترین استانداردهای کیفی و با هدف ایجاد ساختمان‌هایی ایمن و پایدار عرضه می‌نماید.
