بلوک عایق حرارتی والاکس Wallax XPS Plus
عایق حرارتی فوق‌العاده
بلوک ویژه عایق والاکس
XPS Plus Wallax
جدیدترین نسل از بلوکهای والاکس با هسته مرکزی فوم XPS و پوسته بتنی مقاوم. مقاومت حرارتی 2m²K/W،عایق صوتی فوق‌العاده و بسیار سبک دارای نشان استاندارد (گرید A سبکی).
یک تصمیم، چندین نشان!
چرا XPS PLUS، یک بلوک عایق متفاوت است؟
ترکیب هوشمندانه بتن سبک و هسته فوم عایق XPS؛ بهترین سیستم دیوارچینی برای اجرای دیوارهای سبک، عایق و ایمن در برابر زلزله (منطبق بر مقررات ملی ساختمان).
عایق حرارتی فوق‌العاده
هسته عایق XPS مقاومت حرارتی دیوار را تا R = 3.18 m²·K/W افزایش می‌دهد؛ اجرای درزها با چسب ۱ میلی‌متری نیز به کاهش پلهای حرارتی و تأمین الزامات مبحث ۱۹ کمک میکند.
بلوک سبک (گرید A)
با وزن دیوار ۴۸ تا ۶۰ کیلوگرم بر مترمربع، این بلوکِ دارای نشان استاندارد و گرید A، بار مرده ساختمان را کاهش داده و به بهبود عملکرد لرزهای کمک میکند.
دوام بلند مدت عایق و کاهش جمع شدگی
در روش‌های سنتی، عایق در برابر تنش‌های دمایی دچار جمع‌شدگی میشود. اما در بلوک ویژه والاکس، فوم XPS کاملاً با بتن یکپارچه شده و در درازمدت هیچ‌گونه نشست یا افت کیفیتی نخواهد داشت.
دارای استاندارد ملی ایران
مطابق قوانین استفاده از محصولاتی در ساختمان مجاز می‌باشد که دارای نشان استاندارد باشند.
تولید صنعتی و کنترل کیفیت
واحد کنترل کیفیت شرکت زیر نظر اداره استاندارد به صورت پیوسته کیفیت محصول را پایش و بررسی میکند.
عایق صوت
ساختار کامپوزیتی بتن سبک و هسته XPS، با کاهش تراز صوتی ۴۵ تا ۵۵ دسی‌بل، به بهبود آسایش صوتی و تأمین الزامات مبحث ۱۸ کمک میکند.
مقاومت در برابر حریق (مطابق مبحث ۳)
فوم XPS کاملاً با ساختار بتنی کامپوزیت نسوز احاطه شده و در نتیجه بلوک والاکس یک دیوار غیرقابل سوختن است.

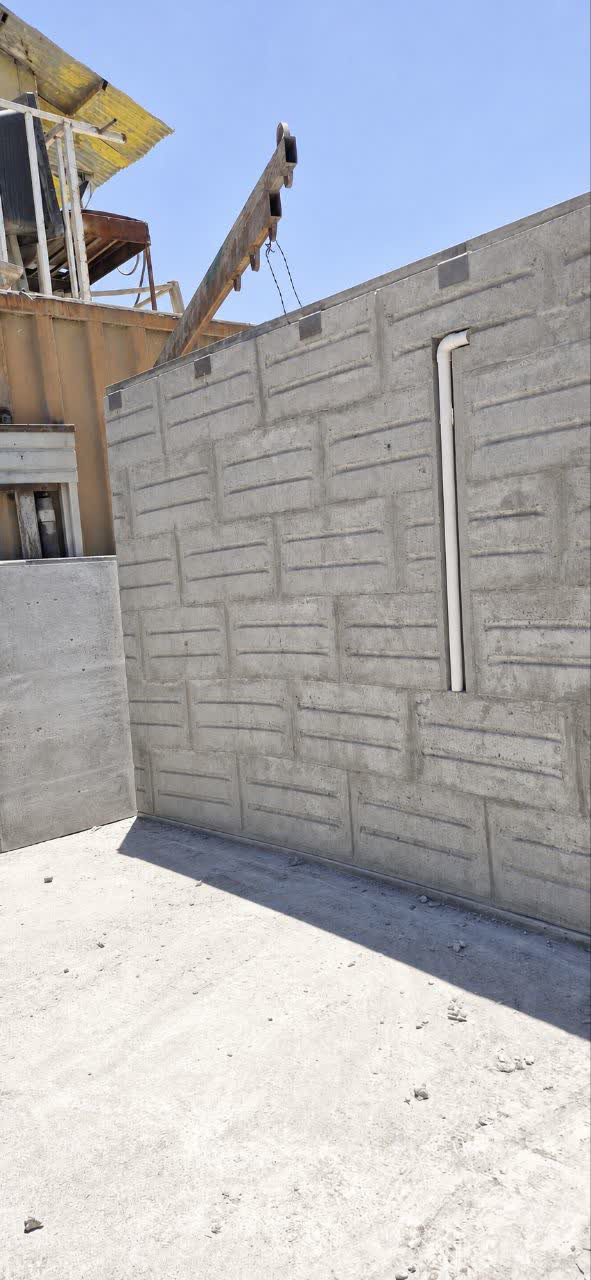

دیوار کاملاً یکپارچه (بدون آوار)
پیوستگی افقی و عمودی پنل‌ها با میلگرد اتصال، دیوار را به یک دیوار بدون آوار تبدیل کرده است.
پیچ پذیری عالی
هر پیچ و رولپلاک به دیوار تا 100کیلوگرم بار را تحمل میکند و در نتیجه نصب کمد و کابینت ایمن و آسان است.
مقاومت ضربه ای
مقاومت ضربه نرم تا 450 ژول، ۹ برابر بیشتر از مقاومت مورد نیاز برای فضاهای صنعتی و پرتنش.
پیوستگی گیردار با نمای تَر
شیارهای سطحی مهندسی‌شده، مقاومت سطحی بالا و جذب آب استاندارد، چسبندگی اندودهای سیمانی و گچی را بهبود داده و به کاهش خطر جداشدگی نما کمک می‌کنند.
به حداقل رساندن سطح اِشغالی
ضخامت بهینه بلوکهای ۱۰ و ۱۲ سانتی‌متری، با کاهش ضخامت نهایی دیوار، به افزایش متراژ مفید ساختمان و ارزش اقتصادی بیشتر پروژه کمک میکند.
تصمیم امروز شما، کیفیت و ایمنی ساختمان را برای ده‌ها سال تضمین میکند
هزینه‌های پنهان مصالح سنتی که سازندگان نادیده می‌گیرند
هدررفت حرارت و هزینه تصاعدی انرژی
استفاده از دیوارهای سنتی اغلب باعث فرار گرما در زمستان و نفوذ گرما در تابستان می‌شوند و مصرف انرژی را بسیار بالا می‌برند. همین امر باعث میشود ساکنین ساختمان‌ها هزینه‌های گزافی بابت سرمایش و گرمایش پرداخت کنند.
بار مرده سنگین و افزایش هزینه اسکلت
وزن سنگین دیوارهای سنتی، بار مرده سازه را بالا می‌برد. این موضوع مهندس محاسب را وادار به افزایش مقاطع بتنی و مصرف فولاد بیشتر میکند که مستقیماً هزینه تمامشده ساخت اسکلت را افزایش می‌دهد.
گسترش آتش و دیوارهای فاقد مقاوت حریق
استفاده از دیوارهای غیرمقاوم در برابر آتش، سرعت انتشار شعله‌ها و گازهای سمی را به سایر بخش‌های ساختمان به‌شدت افزایش می‌دهد. این ضعف ساختاری فرصت طلایی فرار ساکنان را از بین برده و خسارات جانی و مالی جبران‌ناپذیری به بار می‌آورد.
افت کیفیت ساخت و کاهش ارزش ملک
عدم رعایت استانداردهای کیفیت و ضعف در عایق‌بندی حرارتی و صوتی، ارزش روز ملک را به مرور کاهش می‌دهد؛ ساختمانی که فاقد آسایش محیطی استاندارد باشد، بسیار سخت‌تر و با قیمت متری پایین‌تری در بازار معامله میشود.
امکان تخریب و ترک‌های مکرر، ضعف کششی
دیوارهای سنتی و غیراستاندارد به دلیل مقاومت کششی پایین، در نشست‌ها دچار ترک عمیق و در زلزله مستعد فروریزش و آوار هستند. این آسیب، پروژه را با هزینه‌های مداوم بازسازی و افت شدید ایمنی سازه مواجه میکند.
خطر فروریزش در زلزله و مسئولیت‌های حقوقی
استفاده از دیوارهای غیراستاندارد و فاقد عایق، نه‌تنها ایمنی و آسایش ساختمان را به خطر می‌اندازد، بلکه مسئولیت‌های قانونی و حقوقی سنگینی را متوجه مهندسان ناظر و طراح خواهد کرد.
سند کیفیت ساختمان

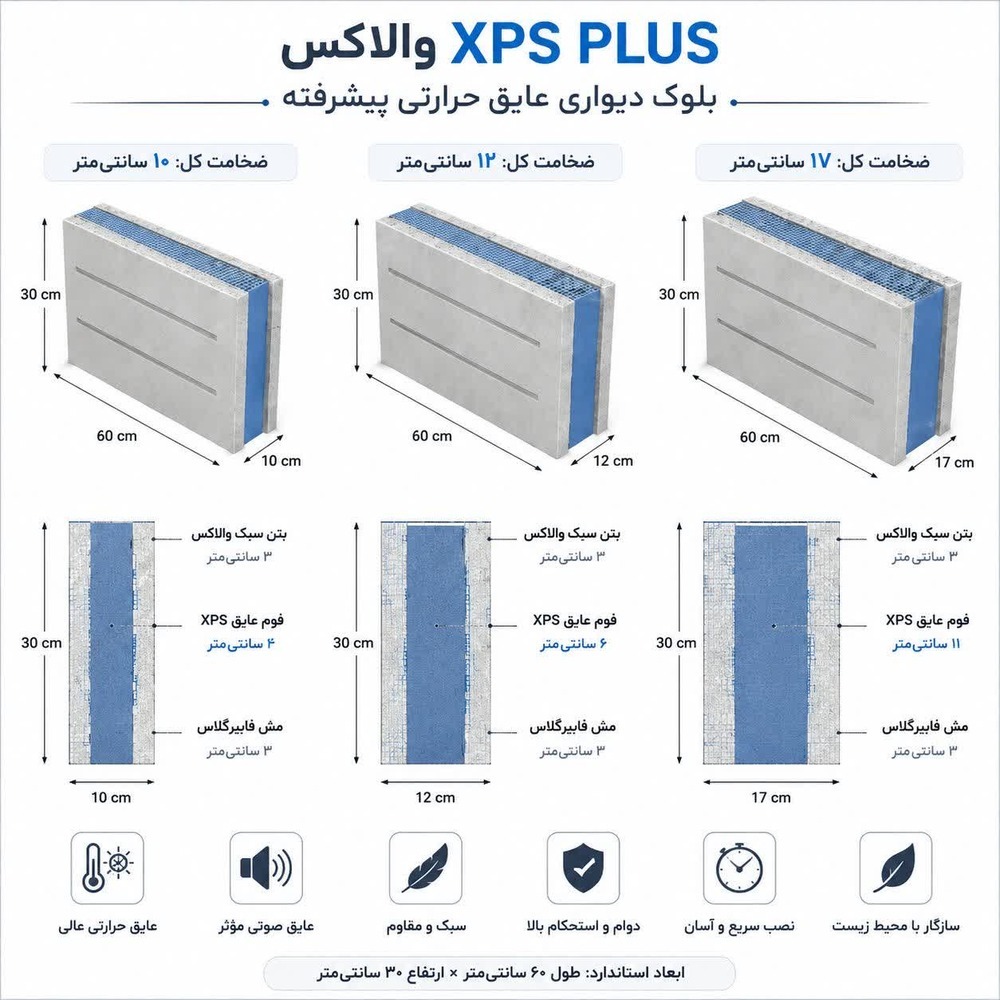

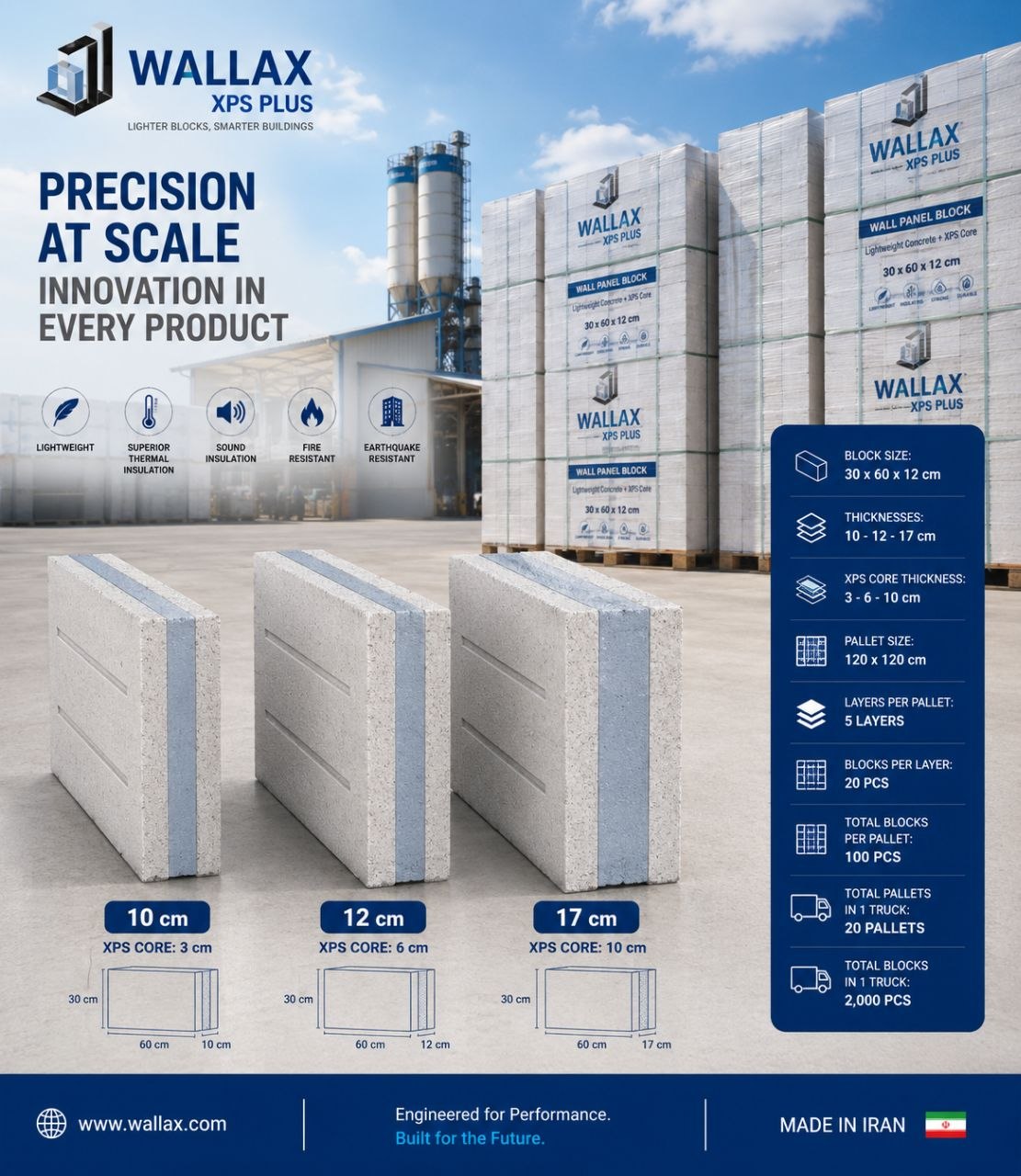

انواع بلوکهای فوم‌دار XPS والاکس برای اقلیم‌های مختلف
بلوکهای فوم دار XPS Plus با ارتفاع ۳۰ سانتیمتر و طول ۶۰ سانتیمتر در چهار ضخامت 8، ۱۰، ۱۲ و ۱۷ سانتیمتر تولید می‌شوند که با ورق فوم XPS با ضخامت‌های 2، ۳، ۶ و ۱۰ سانتیمتر عایق شدهاند.
8
cm
بلوک ضخامت 8 سانتیمتر
مقاومت حرارتی کل: 0.865 m²K/W
10
cm
بلوک ضخامت ۱۰ سانتیمتر
مقاومت حرارتی کل: 1.199 m²K/W
پر فروش ترین
12
cm
بلوک ضخامت ۱2 سانتیمتر
مقاومت حرارتی کل: 2.0 m²K/W
17
cm
بلوک ضخامت 17 سانتیمتر
مقاومت حرارتی کل: 3.18 m²K/W
جدول مقاومت حرارتی بلوک عایق حرارت XPS Plus والاکس
| ضخامت بلوک (cm) | ضخامت عایق داخل (cm) | مقاومت حرارتی m²K/W |
|---|---|---|
| 8 | 2 | 0.865 |
| 10 | 3 | 1.199 |
| 12 | 6 | 2 |
| 17 | 10 | 3.18 |
وزن ضخامت های مختلف بلوک فوم دار XPS Plus والاکس
| ضخامت بلوک (cm) | وزن مخصوص (kg/m3) | وزن هر مترمربع با چسب (kg/m2) |
|---|---|---|
| 8 | 700 | 56 |
| 10 | 450 | 60 |
| 12 | 450 | 52 |
| 17 | 369 | 60 |
بلوک سبک XPS Plus؛ یکپارچه، ایمن، بادوام
اجرای جداگانه دیوارچینی و عایق‌کاری، ایجاد پلهای حرارتی و کنترل کیفیت اتصالات، از چالش‌های مهم اجرای دیوار هستند.
بلوک والاکس XPS Plus با پوستههای بتنی ۳ تا ۳٫۵ سانتی‌متری در هر طرف و هسته عایق XPS، راهکاری یکپارچه برای دیوارچینی و عایق‌کاری ارائه می‌دهد.
کاهش پلهای حرارتی: استفاده از خمیر درزگیر ۱ میلی‌متری والاکس به‌جای ملات سنتی
یکپارچگی ساختاری: اتصال دو پوسته بلوک با ۵ اتصال‌دهنده کامپوزیتی با ضریب هدایت حرارتی ۰٫۲ W/(m·K)
مقاومت خمشی بالا: استفاده از الیاف پلی‌پروپیلن (PP) در بتن برای کمک به کنترل ترک‌های ناشی از جمع‌شدگی، در کنار مش فایبرگلاس ۱۶۰ گرمی مقاوم به قلیا در ساختار بلوک
سرعت اجرای بالا: ابعاد استاندارد و وزن سبک برای تسریع فرایند دیوارچینی
مشخصات فنی
تمامی مشخصات رو با دقت میتونید دانلود کنید
| پارامتر / ویژگی | مقدار / توضیحات |
|---|---|
| ضریب هدایت حرارتی بتن والاکس (λ) | 0.2 W/m.K |
| ضریب هدایت حرارتی فوم XPS | 0.0299 W/m.K |
| کاهش صوت (عایق صوتی) | ۴۵ تا ۵۵ دسی‌بل |
| مقاومت حرارتی بلوک با ضخامت 8 سانتیمتر | 0.865 m²K/W |
| مقاومت حرارتی بلوک با ضخامت 12 و 6 سانتیمتر فومXPS | 2.0 m²K/W |
| مقاومت حرارتی بلوک با ضخامت 10 و 3 سانتیمتر فومXPS | 1.199 m²K/W |
| مقاومت حرارتی بلوک با ضخامت 17 و 10 سانتیمتر فومXPS | 3.18 m²K/W |
| جذب آب | ۲۸۰ لیتر در متر مکعب (رده استاندارد) |
| میزان جمع‌شدگی | کمتر از 0.065% (دارای الیاف PP) |
| وزن محصول | بسیار سبک (گرید A) |
ویدیوهای تست بلوک والاکس XPS Plus
مسیر همراهی شما در مراحل پروژه
مشاوره و برآورد
بررسی نقشهها و محاسبه دقیق متراژ، ضخامت مورد نیاز و مقاومت حرارتی مناسب پروژه شما.
ثبت سفارش و ارسال
تولید مطابق استانداردهای روز و ارسال سریع بلوکها و چسب مخصوص والاکس به محل پروژه.
اجرای سریع و استاندارد
دیوارچینی تمیز، سریع و بدون نیاز به ملات‌های سنگین سنتی، آماده برای نازککاری.
عواقب انتخاب مصالح غیراستاندارد
هزینه تصاعدی انرژی
عدم استفاده از دیوار عایق و استاندارد باعث میشود ساکنین ساختمان برای همیشه هزینه‌های گزافی بابت سرمایش و گرمایش پرداخت کنند.
افت ارزش ملک
ساختمانهایی که عایق بندی حرارتی و صوتی مناسبی ندارند نسبت به ساختمان هایی که این ویژگی را دارند از ارزش کمتری برخوردارند.
مسئولیت مهندسان در دیوارهای غیراستاندارد
استفاده از دیوارهای غیراستاندارد و فاقد عایق، نه‌تنها ایمنی و آسایش ساختمان را به خطر می‌اندازد، بلکه مسئولیت‌های قانونی و حقوقی سنگینی را متوجه مهندسان ناظر و طراح خواهد کرد.
امکان تخریب و آوار شدن در زمان زلزله
عدم استفاده از دیوار عایق و استاندارد باعث میشود ساکنین ساختمان برای همیشه هزینه‌های گزافی بابت سرمایش و گرمایش پرداخت کنند.
امکان گسترش حریق در صورت مقاوم نبودن دیوار در برابر حریق
استفاده از دیوارهای غیرمقاوم در برابر آتش، سرعت انتشار شعله‌ها و گازهای سمی را به سایر بخش‌های ساختمان به‌شدت افزایش می‌دهد. این ضعف ساختاری فرصت طلایی فرار ساکنان را از بین برده و خسارات جانی و مالی جبران‌ناپذیری به بار می‌آورد.
آنچه شما درباره بلوک XPS Plus والاکس پرسیدید
سؤالات متداول درباره بلوک XPS Plus والاکس
آیا برای تأمین الزامات مبحث ۱۹، به پنل عایق مجزا یا اندود حرارتی ثانویه نیاز است؟
خیر؛ بهدلیل ساختار کامپوزیتی بلوک Wallax XPS Plus و وجود هسته عایق XPS درون خود قطعه، تمامی الزامات حرارتی مبحث ۱۹ بهصورت یکپارچه تأمین میشود و هیچ نیازی به خرید، سرهمکردن یا چسباندن ورقهای عایق، پشمسنگ یا اندودهای حرارتی مازاد وجود ندارد. برای پوشش نهایی نیز نازککاری معمولی (گچ در داخل یا نما در خارج) طبق روال عادی انجام میگیرد.
دیوارچینی با بلوک والاکس با چه ملاتی اجرا میشود؟
دیوارچینی این بلوکها به جای ملات ماسهسیمان سنتی ضخیم، با چسبهای پلیمری نازک (خمیر درزگیر با ضخامت حدود ۱ میلیمتر) و با بهرهگیری از سیستم کام و زبانه هندسی بلوک انجام میشود. این روش علاوه بر افزایش چشمگیر سرعت اجرا و تمیزی کارگاه، پلهای حرارتی ناشی از بندکشیهای ضخیم ملات سنتی را به طور کامل حذف میکند.
نحوه اجرای نما و نازککاری روی بلوک والاکس چگونه است؟ آیا خطر طبلهکردن وجود دارد؟
پوستههای بیرونی بلوک از بتن سبک مسلح به الیاف PP ساخته شدهاند که دارای شیارهای طولی، مقاومت سطحی بالا و جذب آب استاندارد هستند. به همین دلیل، ملات ماسهسیمان سنگ نما، اسکوپها و اندود گچ داخلی با بالاترین چسبندگی گیردار مکانیکی مستقیماً روی سطح بلوک اجرا شده و خطر جداشدگی یا طبلهکردن به صفر میرسد. همچنین به دلیل گونیایی و سطح صاف بلوکها، نیازی به لایههای ضخیم گچوخاک سنتی نبوده و ضخامت نازککاری کاهش مییابد.
مهار لرزهای دیوارهای والاکس طبق پیوست ۶ آییننامه ۲۸۰۰ به چه صورت است؟
بلوکهای والاکس کاملاً با الزامات پیوست ۶ آییننامه ۲۸۰۰ منطبق هستند. پایداری خارج از صفحه دیوار از طریق تکنولوژی دوخت دوجداره (۵ پل بتنی و مش فایبرگلاس) درون خود بلوک تأمین شده و اتصال تیغه به سازه اصلی با وادارهای منقطع (والپست)، بستهای رادیکالی و میلگرد بستر استاندارد بهراحتی توسط مهندس ناظر و محاسب تأیید میگردد.
چه مدارک فنی و گزارشهای آزمونی برای بررسی مهندس ناظر ارائه میشود؟
بلوک والاکس دارای تأییدیه آزمونهای رسمی از مرکز تحقیقات راه، مسکن و شهرسازی، گواهینامه انطباق با استاندارد ملی ۷۷۸۲ و نتایج آزمونهای مقاومت حرارتی (ASTM C1363)، مقاومت حریق ۲ ساعته (مبحث ۳) و افت صوتی (مبحث ۱۸) است که مستندات کامل آن جهت ارائه به سازمان نظام مهندسی و اخذ پایانکار در اختیار کارفرما قرار میگیرد.
قیمت بلوک والاکس XPS Plus چگونه محاسبه میشود و برای دریافت پیشفاکتور چه اطلاعاتی لازم است؟
قیمت تمامشده بلوک والاکس XPS Plus بر مبنای ضخامت انتخابی بلوک (۸، ۱۰، ۱۲ یا ۱۷ سانتیمتر)، متراژ کل دیوارچینی (مترمربع) و موقعیت جغرافیایی پروژه (محاسبه بهینه هزینه حمل) تعیین میشود. برای دریافت پیشفاکتور دقیق و رسمی، نیازی به محاسبات پیچیده از سمت شما نیست؛ کافی است یکی از موارد زیر را ارائه دهید:
ارسال فایل نقشههای معماری (اتوکد یا PDF): تیم فنی والاکس پلان شما را متره کرده و تعداد دقیق قالبهای بلوک، متراژ جدارهها و حجم مصالح مکمل را برآورد میکند.
اعلام متراژ خالص دیوارچینی: در صورتی که نقشهها در دسترس نیست، اعلام متراژ تقریبی دیوارهای پیرامونی و ضخامت مدنظر برای صدور برآورد اولیه کافی است.
معرفی کامل بلوک والاکس XPS Plus
در عصر حاضر، با توجه به چالش‌های جدی ناترازی انرژی و مقررات سخت‌گیرانه ساختمانی، شرکت «ابنیه بیکران فرخ پی» نسل جدیدی از مصالح ساختمانی را با نام تجاری بلوک عایق حرارتی والاکس XPS Plus به صورت کاملاً مکانیزه و صنعتی تولید و عرضه نموده است. بلوک XPS Plus با بهرهگیری از دانش فنی روز و اصول مهندسی طراحی و تولید شده و دارای نشان استاندارد ملی ایران است. این محصول یک سیستم مرکب (کامپوزیت) مهندسی‌شده است که برای دیوارهای پیرامونی، هم‌زمان آسایش حرارتی، ایزولاسیون صوتی و پایداری لرزهای سازه را ارتقا می‌دهد.
تکنولوژی ساختار همگن؛ فراتر از بلوکهای فوم‌دار سنتی
آنچه بلوک والاکس XPS Plus را از نسل‌های قدیمی بلوکهای فوم‌دار بازار متمایز میکند، فرآیند تولید تمام‌اتوماتیک آن است. در این فرآیند، هسته عایق فوم اکسترودشده (XPS) دقیقاً در زمان مایع بودن ملات بتن سبک در مرکز قالب تثبیت میشود. این پیوستگی پیوسته مانع از ایجاد فضاهای خالی میان لایه‌ها و بروز جریان‌های همرفتی شده و اتلاف حرارت را به حداقل می‌رساند.
چرا والاکس XPS Plus؟ مزایای اجرایی و سیستمی
ارزش بلوک والاکس XPS Plus در ترکیب عایق حرارتی، پوستههای بتنی و اتصالات مهندسی‌شده در یک محصول صنعتی است. این یکپارچگی، علاوه بر عملکرد حرارتی دیوار، بر سرعت اجرا، هماهنگی اجزای جداره و مدیریت هزینه‌های پروژه تأثیر می‌گذارد.
۱. کاهش مراحل اجرای دیوار یکپارچه
ادغام هسته عایق XPS در ساختار بلوک، نیاز به اجرای جداگانه لایه عایق حرارتی را در کاربردهای متناسب با مشخصات فنی محصول برطرف میکند. سیستم کام و زبانه و استفاده از چسب پلیمری اختصاصی نیز اجرای دیوارچینی را منظم‌تر میکند و نیاز به بندهای ضخیم ملات ماسهسیمان را از بین می‌برد.
۲. بهینه‌سازی پایدار مصرف انرژی
هسته عایق XPS نقش اصلی را در کاهش انتقال حرارت از جداره ایفا میکند. انتخاب ضخامت مناسب بر اساس شرایط اقلیمی و الزامات مبحث ۱۹، امکان طراحی دیوار با عملکرد حرارتی متناسب با نیاز پروژه را فراهم می‌سازد.
۳. دسترسی به سیستم مهندسی دیوارچینی
والاکس XPS Plus بخشی از یک سیستم اجرایی شامل بلوک، چسب اختصاصی، اندود سازگار و اجزای اتصال دیوار است. هماهنگی این اجزا، امکان برنامه‌ریزی دقیق‌تر مراحل اجرا، برآورد مصالح موردنیاز و مدیریت جزئیات اجرایی را برای تیم طراحی، نظارت و پیمانکاری فراهم میکند.
۴. سبک‌سازی جداره و مدیریت بار مرده
وزن مخصوص ۴۵۰ کیلوگرم بر مترمکعب، این بلوک را به گزینه‌ای برای سبک‌سازی دیوارها تبدیل میکند. بررسی وزن نهایی جداره بر اساس ضخامت بلوک و لایههای تکمیلی، به مهندس محاسب امکان می‌دهد اثر بار مرده دیوار را در محاسبات سازه در نظر بگیرد.
۵. مدیریت هزینه و راندمان کارگاه
کاهش مراحل مجزای عایق‌کاری، حذف بندهای ضخیم ملات سنتی و هماهنگی اجزای سیستم دیوارچینی، امکان مدیریت بهتر زمان اجرا، مصرف مصالح و نیروی انسانی را فراهم میکند. در نتیجه، ارزیابی اقتصادی محصول بر اساس هزینه تمامشده اجرای دیوار انجام میشود، نه صرفاً قیمت خرید هر بلوک.
مشخصات فنی و استانداردهای مبنای بلوک XPS Plus
| شاخص فنی | مقدار یا رده مهندسی | مرجع و استاندارد انطباق |
|---|---|---|
| چگالی خشک (وزن مخصوص) | ۴۵۰ کیلوگرم بر مترمکعب (گرید A) | استاندارد ملی ۷۷۸۲ (بتن‌های سبک‌دانه) |
| ضریب هدایت حرارتی هسته XPS | 0.0299 W/m·K | آزمون رسمی آزمایشگاه انرژی مرکز تحقیقات |
| رفتار در برابر حریق | بیش از ۲ ساعت مقاومت در برابر آتش مستقیم | بند ۳-۱-۱-۵۳ مبحث سوم (مصالح غیرقابل سوختن) |
| شاخص افت صدای هوابرد | ۴۵ تا ۵۵ دسی‌بل (بر حسب ضخامت) | استاندارد ملی ۳-۸۵۶۸ (مبحث ۱۸) |
| نرخ جمع‌شدگی (Shrinkage) | کمتر از ۰.۰۶۵ درصد | آزمونهای دوام و مهار ترک بتن سبک |
| مهار لرزهای غیرسازه‌ای | سازگار با بست رادیکالی و میلگرد بستر | پیوست ۶ آییننامه ۲۸۰۰ زلزله |
تحلیل مهندسی مقاومت حرارتی و انطباق با مبحث ۱۹
محاسبات ترمودینامیکی مقاومت حرارتی لایههای دیوار بر پایه روابط انتقال حرارت و با در نظر گرفتن اثر پلهای بتنی درجا انجام گرفته است تا مقادیر واقعی مقاومت حرارتی (RWall) برای انتخاب ضخامت بهینه بلوک در اختیار طراحان قرار گیرد:
| نوع بلوک (ضخامت کل) | مقاومت حرارتی دیوار (m²·K/W) | انطباق با پهنه‌بندی اقلیمی مبحث ۱۹ |
|---|---|---|
| والاکس ۸ سانتیمتر | 0.865 | تیغه‌های داخلی و جداره‌های اقلیم معتدل |
| والاکس ۱۰ سانتیمتر | 1.199 | دیوارهای خارجی در اقلیم‌های معتدل و نیمه‌سرد |
| والاکس ۱۲ سانتیمتر | 2.000 | رده‌های انرژی پیشرفته و اقلیم‌های سرد/گرم سخت |
| والاکس ۱۷ سانتیمتر | 3.184 | ساختمان‌های کم‌مصرف، اقلیم‌های بسیار سردسیر و کویری |
💡 مقایسه عملکردی: مقاومت حرارتی یک بلوک ۱۲ سانتی‌متری معمولی در بازار تنها حدود 0.6 m²·K/W است؛ در حالی که والاکس XPS Plus در همان ضخامت، مقاومت حرارتی 2.0 m²·K/W (بیش از ۳ برابر راندمان بالاتر) را ارائه می‌دهد. برای مدلسازی دقیق چک‌لیست‌های انرژی پروژه، آموزش الزامات دیوار عایق مطابق مبحث ۱۹ را بررسی فرمایید.

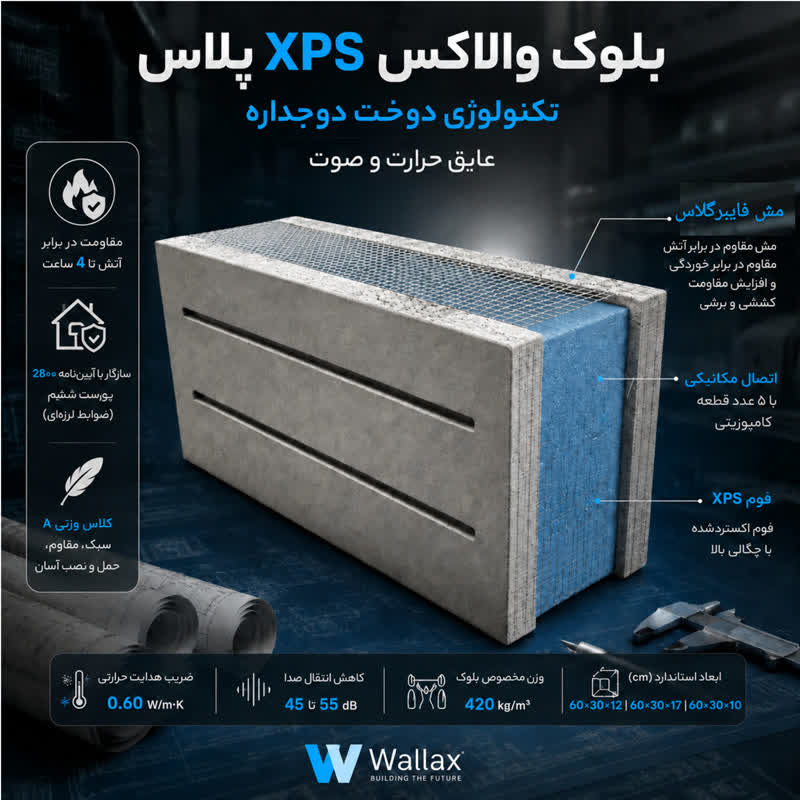

ساختار کامپوزیتی و تکنولوژی دوخت دوجداره
بزرگ‌ترین آسیب‌پذیری دیوارهای مرکب، پدیده لایه‌لایه شدن و جدا شدن پوسته‌ها از فوم در تکان‌های زلزله یا نوسانات شدید حرارتی است. والاکس بر پایه گواهی ثبت اختراع شماره ۱۰۷۸۶۹، این چالش را با یک ساختار یکپارچه مکانیکی حل کرده است:
- ۵ پل بتنی درجا: در هسته فوم XPS، ۵ معبر هندسی تعبیه شده تا در خط تولید، ملات مایع از دل فوم عبور کرده و دو جداره بیرونی را به صورت صلب قفل کند. این اتصال ۵۶ سانتی‌مترمربعی تضمین میکند که بلوک تحت بارهای خارج از صفحه به صورت یک جسم صلب واحد رفتار نماید.
- مسلح‌سازی با مش فایبرگلاس ضدقلیا: تعبیه مش فایبرگلاس ۱۶۰ گرمی در پوستههای بتنی، نقش آرماتور حرارتی و کششی را ایفا میکند. این شبکه الیافی مقاومت کششی مقطع را بالا برده و مانع از گسیختگی یا پرتاب قطعات در ارتعاشات زلزله طبق الزامات پیوست ۶ آییننامه ۲۸۰۰ میشود.
- اتصال سه‌گانه دیوارچینی: درگیری هندسی کام و زبانه در کنار چسب پلیمری نازک (ضخامت یک میلیمتر) و میلگرد اتصال عمودی، انسجام تیغه را در برابر نیروهای جانبی باد و زمین‌لرزه به حداکثر می‌رساند.
| المان اتصال | مشخصات هندسی | نقش سازه‌ای در پایداری دیوار |
|---|---|---|
| حفره‌های دایره‌ای | ۴ عدد به قطر ۳ سانتیمتر | توزیع یکنواخت تنش و کاهش تمرکز بار در جداره |
| حفره مستطیل مرکزی | ابعاد ۳ در ۱۰ سانتیمتر | افزایش ممان اینرسی مقطع و مقاومت در برابر برش مستقیم |
| مساحت کل اتصالات | حدود ۵۶ سانتی‌مترمربع | پیوستگی صلب دو پوسته با حفظ کامل خواص عایق‌کاری |
مسلح‌سازی با الیاف پلی پروپیلن و کنترل ترک‌های انقباضی
بتن ماهیتی ترد دارد و در قطعات پیش‌ساخته، تنش‌های ناشی از خشک شدن می‌تواند منجر به ترک‌های مویی شود. افزودن الیاف پلی‌پروپیلن (PP) به ماتریس ملات والاکس، شکل‌پذیری ماده را افزایش داده و مکانیزم پل‌زنی روی ریزترک‌ها ایجاد میکند. این ویژگی جمع‌شدگی نهایی قطعه را به کمتر از ۰.۰۶۵ درصد محدود ساخته و مانع از تشکیل خطوط ترک روی نازککاری و گچ سفیدکاری نهایی در طول دوره بهره‌برداری ساختمان میشود.
ایمنی حریق و عایق صوتی بر اساس مقررات ملی ساختمان
به دلیل قرارگیری هسته فوم درون پوشش یکپارچه بتن نسوز، طبق ضوابط بند ۳-۱-۱-۵۳ مبحث سوم مقررات ملی ساختمان، این بلوک در دسته مصالح غیرقابل سوختن طبقه‌بندی شده و عملکردی پایدار به عنوان یک عایق حرارتی نسوز با بیش از ۲ ساعت تاب‌آوری در برابر حریق ارائه می‌دهد.
همچنین ساختار متخلخل بتن سبک به همراه بافت سلول‌بسته فوم XPS، بر اساس آزمون استاندارد ملی ۳-۸۵۶۸ افتی معادل ۴۵ تا ۵۵ دسی‌بل در تراز صوت هوابرد ایجاد میکند که محصول را به یک بلوک عایق صوت اثربخش در برابر ترافیک و مشاعات مبدل می‌سازد.
پوشش نهایی؛ بی‌نیازی از لایههای عایق ثانویه
به دلیل ساختار کامپوزیتی بلوک والاکس XPS Plus، نیازی به نصب ورقهای عایق مازاد یا اندودهای حرارتی پرهزینه نیست. سطح خارجی بلوک مجهز به شیارهای طولی عمیق با مقاومت سطحی بالاست؛ از این رو ملات سیمانی سنگ نما، اسکوپها و اندودهای گچی داخلی با چسبندگی گیردار عالی مستقیماً روی بلوک اجرا شده و ریسک جداشدگی یا طبلهکردن پوشش نهایی به صفر میرسد.
مزایای والاکس XPS Plus برای ذی‌نفعان پروژه
- برای مهندس محاسب و طراح سازه: دسترسی به دیتاشیت وزن دقیق برای اعمال بار مرده بهینه در نرم‌افزارهای طراحی، مستندات رسمی رفتار خارج از صفحه، و دیتیل‌های اتصال به وادارها و بستهای رادیکالی منطبق بر پیوست ۶ آییننامه ۲۸۰۰
- برای مهندس ناظر و مشاور انرژی: گزارشهای رسمی آزمون ASTM C1363 مرکز تحقیقات، گواهینامه معتبر استاندارد ملی ۷۷۸۲ و تضمین پاس‌کردن چک‌لیست‌های انرژی برای صدور تاییدیه پایانکار بدون چالش‌های بازرسی
- برای پیمانکار و مجری: افزایش چشمگیر سرعت تیغه‌چینی به واسطه چفت‌وبست کام و زبانه، حذف عملیات سنتی ساخت ملات و توری‌کشی، کاهش ضایعات و شکستگی حین حمل، و برآورد دقیق متره مصالح قبل از شروع کار
- برای کارفرما و سرمایه‌گذار: کاهش هزینه تمامشده هر مترمربع دیوار نهایی (با احتساب حذف لایههای عایق‌کاری مجدد)، افزایش زیربنای مفید قابل‌فروش به دلیل ضخامت بهینه تیغه‌ها، و بازگشت سرمایه از محل صرفه‌جویی دائمی در انرژی ساختمان
خلاصه شاخص‌های والاکس XPS Plus در یک نگاه
| محور عملکرد | مزیت کلیدی | دستاورد پروژه |
|---|---|---|
| انرژی و حرارت | R-Value تا عدد ۳.۱۸۴ m²·K/W | تأمین رده‌های سخت‌گیرانه مبحث ۱۹ بدون عایق مازاد |
| ایمنی سازه‌ای | دوخت دوجداره و تسلیح دو سطحی | مهار نیروهای زلزله و ممانعت از پرتاب قطعات (پیوست ۶) |
| کنترل ترک و دوام | حضور الیاف PP با جمع‌شدگی زیر ۰.۰۶۵٪ | سطح نهایی بدون ترک مویی و تبله‌کردن گچ |
| ایمنی و آرامش | مقاومت حریق ۲ ساعته و افت صدا تا ۵۵ دسی‌بل | انطباق کامل با الزامات مباحث ۳ و ۱۸ مقررات ملی |
راهنمای انتخاب ضخامت، استعلام قیمت و خرید بلوک والاکس XPS Plus
انتخاب ضخامت بلوک والاکس XPS Plus مستلزم بررسی هم‌زمان الزامات حرارتی مبحث ۱۹، عملکرد صوتی جداره، محدودیت‌های معماری و ملاحظات بار مرده در محاسبات سازه است. برای تعیین مشخصات متناسب با پروژه، چهار پارامتر اصلی بررسی میشود:
شهر محل اجرای پروژه و پهنه اقلیمی: تعیین الزامات عملکرد حرارتی جداره و بررسی مقاومت حرارتی موردنیاز (R) و ضریب انتقال حرارت (U) بر اساس مبحث ۱۹ مقررات ملی ساختمان
نوع و موقعیت جداره: تعیین کاربرد بلوک در دیوارهای پیرامونی، تیغه‌های داخلی و جداره‌های جداکننده با توجه به الزامات حرارتی و صوتی پروژه
محدودیت‌های معماری و پلان: بررسی ضخامت نهایی دیوار، جزئیات اجرایی و تأثیر ابعاد جداره بر متراژ مفید ساختمان
ملاحظات بار مرده سازه: بررسی وزن دیوار با توجه به وزن مخصوص بلوک والاکس XPS Plus، معادل ۴۵۰ کیلوگرم بر مترمکعب، و اطلاعات مندرج در دفترچه محاسبات سازه
چنانچه در انطباق هر یک از این شاخص‌ها با شرایط واقعی سازه خود تردید دارید یا می‌خواهید از انتخاب مناسب‌ترین و اقتصادی‌ترین ضخامت اطمینان حاصل نمایید، پیشنهاد می‌کنیم حتماً پیش از خرید از مشاوره مهندسی والاکس استفاده کنید. واحد فنی پس از بررسی نقشههای فاز دو، علاوه بر تعیین دقیق ضخامت، برآورد متره مصالح و پیشفاکتور رسمی را در اختیارتان قرار خواهد داد.
بررسی فنی پروژه و دریافت پیشفاکتور
نقشههای معماری فاز دو یا اطلاعات مربوط به متراژ و مشخصات دیوارچینی را برای واحد مهندسی فروش والاکس ارسال کنید. پس از بررسی اطلاعات پروژه، ضخامت پیشنهادی بلوک، متره مصالح موردنیاز و برآورد هزینه در قالب پیشفاکتور ارائه میشود.
ارسال نقشه اجرایی: فایل‌های اتوکد یا PDF را از طریق واتساپ یا تلگرام به شماره 09199557097 یا از طریق ایمیل wallax.panel@gmail.com ارسال کنید.
پروژه خود را با کیفیت جهانی بسازید
همین حالا برای دریافت پیشفاکتور، مشاوره فنی رایگان و محاسبه دقیق متراژ با کارشناسان ما در تماس باشید.
