برای بررسی عایق حرارتی روکار دیوار ابتدا بایست انواع  روش های عایق های حرارتی را بررسی کنیم و سپس موارد مهم و موردنیاز برای عایق بندی داخلی ساختمان را بررسی نماییم.

تست بلوک ضد حریق والاکس

عایق حرارتی چیست؟

به مواد و مصالحی که ضریب انتقال حرارتی کمتری دارند نسبت به عموم مواد داشته باشند، عایق حرارتی می گویند، عموما عایق های حرارتی ضریب انتقال حرارتی مابین 0.02 تا 0.06 دارند

فرمول مقاومت حرارتی:  R= δ/λ

که در آن:

• R مقاومت حراتی
• δ ضخامت عایق حرارت
• λ ضریب انتقال حرارت

بر اسا فرمول فوق در صورتی که ضریب انتقال حرارت ثابت باشد، هرچه ضخامت بیشتر باشد مقاومت حرارت بیشتری خواهیم داشت.

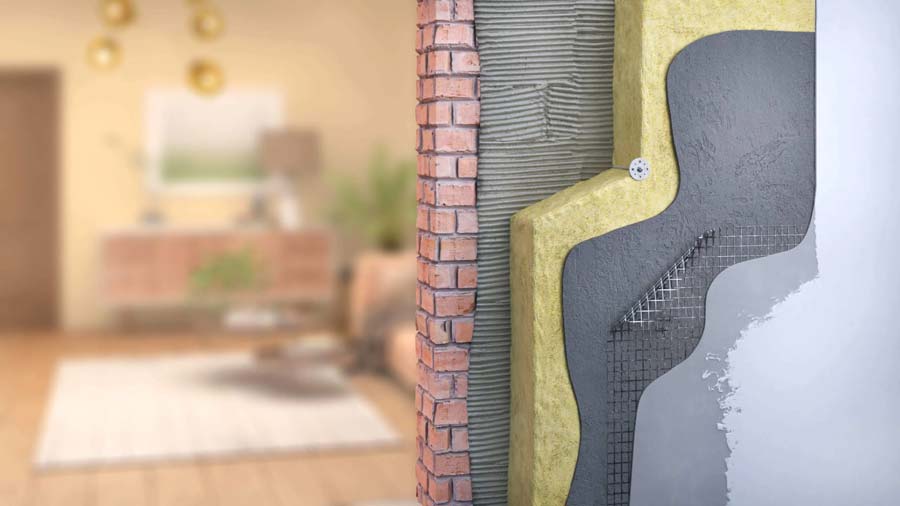

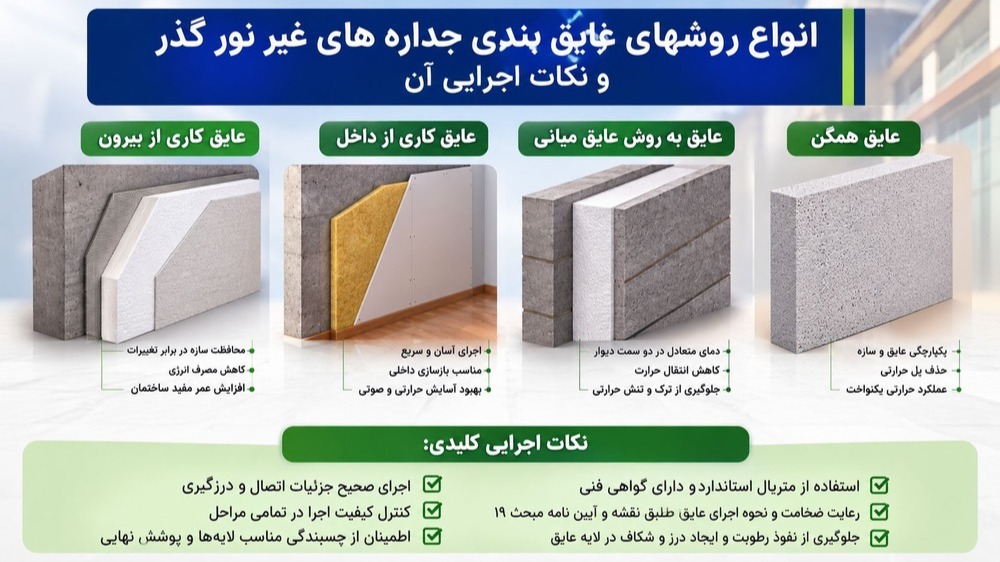

انواع عایق بندی حرارتی دیوار

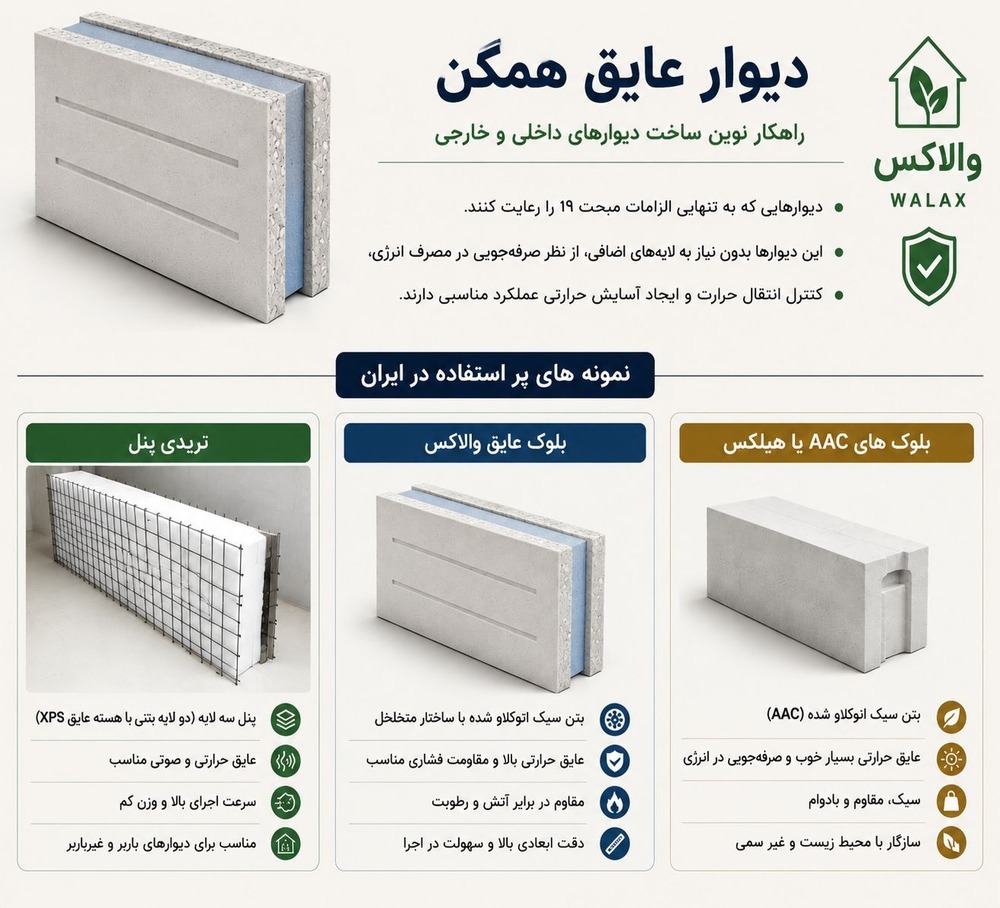

عایق بندی روش همگن

در این عایق بندی دیواری که خود به تنهایی عایق حرارت است استفاده می شود، همانند دیوار عایق والاکس.

حداقل مقاومت حرارتی برای این نوع عایق بندی مطابق جدول زیر است:

گروه 3	گروه 2	گروه 1	گروه بندی ساختمان
1.1	1.4	2.1	حداقل میزان مقاومت حرارتی

مزایا و نکات ضروری در عایق بندی به روش همگن

• سرعت اجرای بالا
• استحکام بالا و یکپارچه بودن
• ضربه پذیر
• مقرون به صرفه
• مقاومت در برابر حریق
• نکات ضروری در عایق بندی به روش همگن
• در محاسبه عایق دیوار باید پل های حرارتی نیز محاسبه شوند.
• ملات، ماسه سیمان باید به عنوان پل حرارتی در نظر گرفته شوند.
• بایستی به ایمنی در برابر زلزله و حریق و همچنین عایق صوت بودن دیوار توجه شود
• اجرای دیوار باید با دقت صورت پذیرد

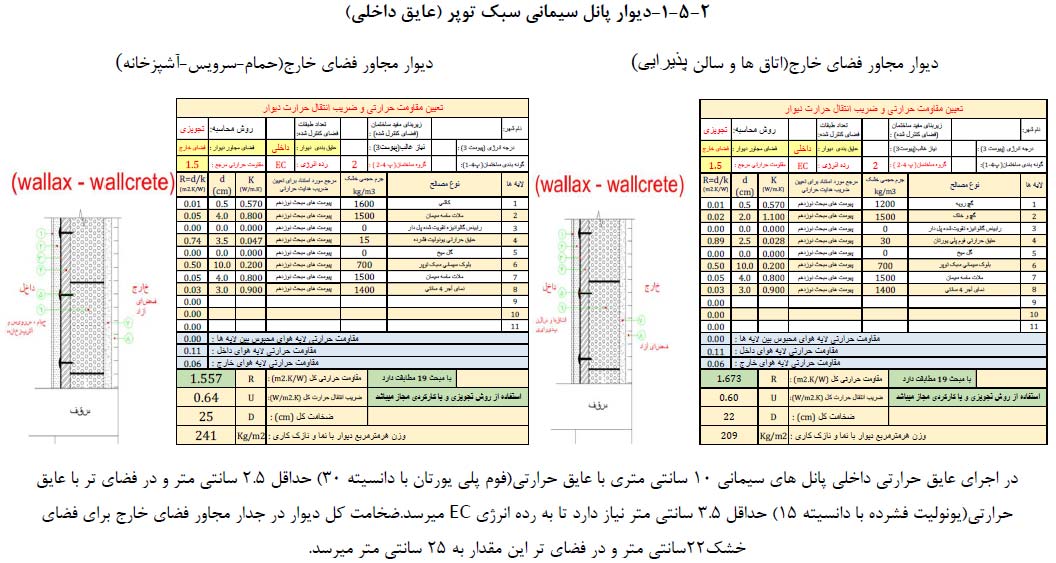

عایق بندی به روش عایق داخلی

عایق در ضلع داخلی دیوار پیرامونی قرار می گیرد و جداول مقاومت حرارتی برای عایق بندی داخلی در ساختمان مطابق جدول زیر است:

گروه 3	گروه 2	گروه 1	گروه بندی ساختمان
1.2	1.5	2.3	جداول مقاومت عایق حرارتی مورد نیاز

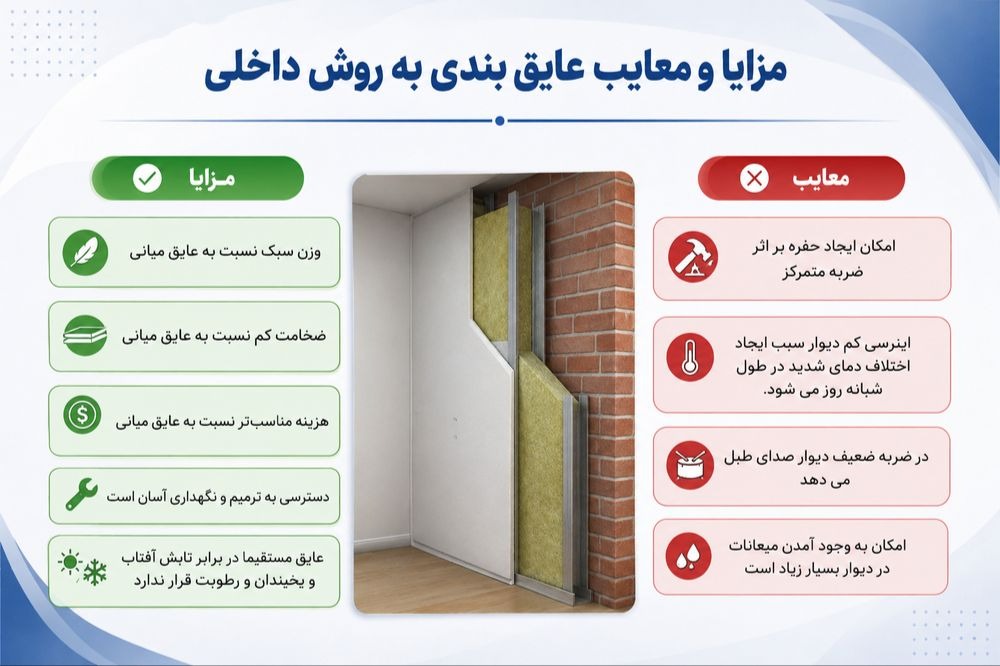

مزایا و نکات ضروری در عایق بندی به روش عایق داخلی

• امکان عایق بندی دقیق با انواع عایق های حرارتی
• فراوانی و در دسترس بودن عایق
• اجرای ساده
• ضخامت تمام شده دیوار در این نوع عایق بندی میانی کمتر و از عایق بیرونی بیشتر است.

معایب عایق بندی به روش عایق داخلی

• در برابر ضربه ضعیف است و امکان فرورفتگی در آن زیاد است
• به علت اجرای چند مرحله ای زمانبر است
• روی پلی استایرن یا پشم سنگحتماً باید با رابیتس یا تور مرغی پوشانده و به دیوار متصل شود که این اتصال پل حرارتی ایجاد می کند.
• هزینه اجرای نسبتاً بالایی دارد
• در صورت استفاده از پلی استایرن برای عایق بندی عایق صوت و مقاومت در برابر حریق دیوار ضعیف می شود.

نکات ضروری در اجرای عایق بندی به روش داخلی

• دقت در اجرای صحیح دویار و هوابندی کردن آن
• استفاده از مصالحی که در برابر حریق مقاوم باشند
• استفاده از مصالحی که در برابر ضربه مقاوم باشند و فرورفتگی ایجاد شود.
• به ضخامت دیوار توجه شود
• به وزن دیوار توجه شود
• هزینه و زمان اجرای دیوار و عایق در نظر گزفته شود.

همچنین بخوانید: بلوک عایق حرارت مطابق مبحث 19 مقررات ملی ساختمان

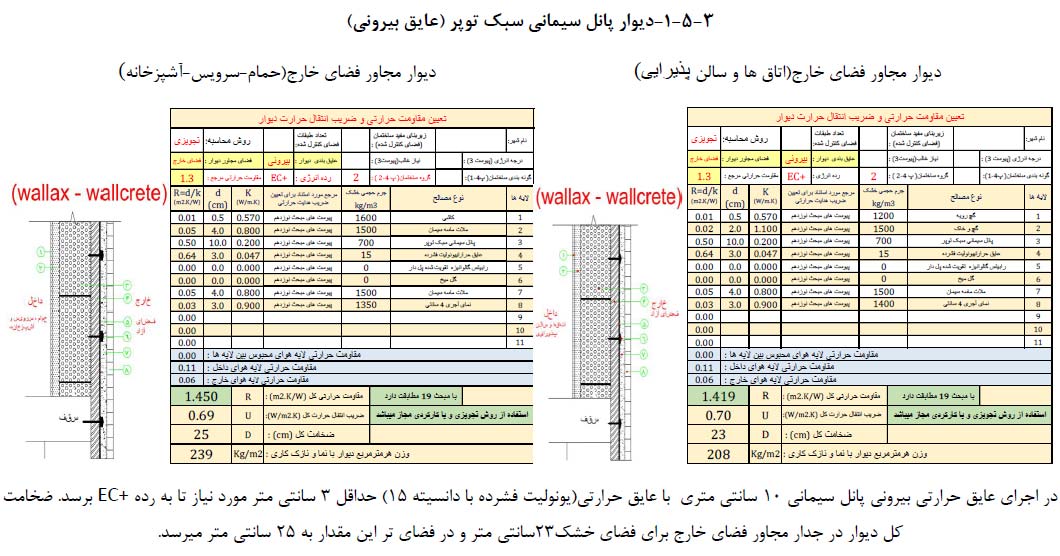

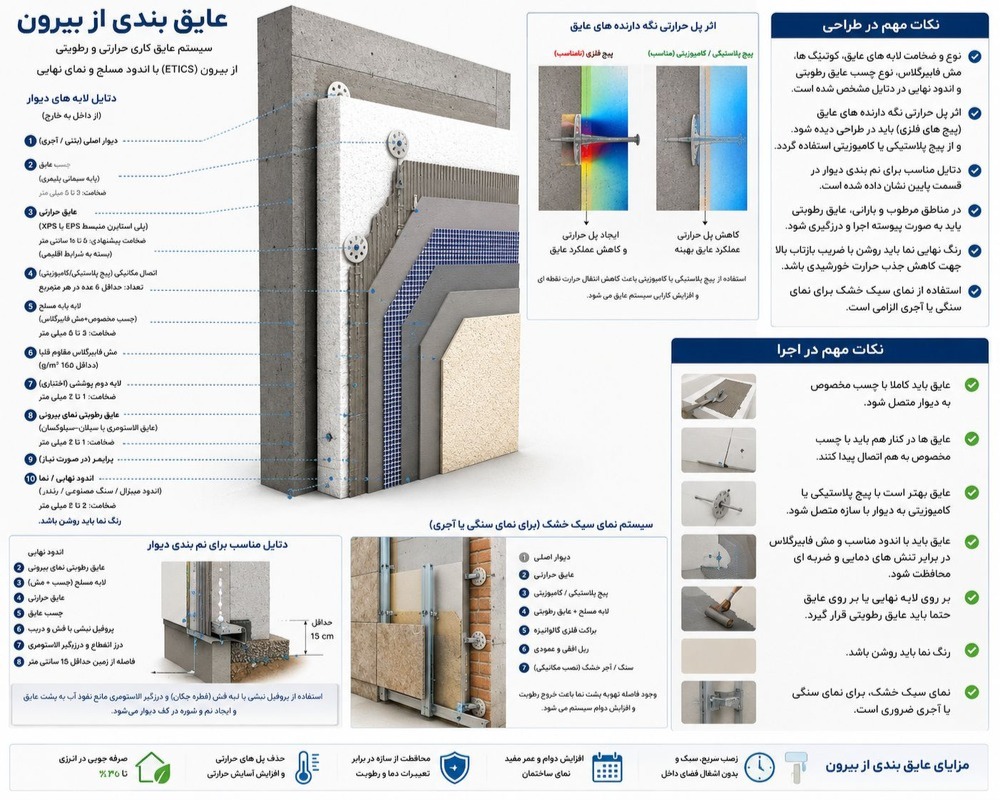

عایق بندی به روش خارجی

در این روش عایق بندی عایق در ضلع خارجی دیوارهای پیرامونی قرار می گیرد، حداقل مقاومت حرارتی برای نوع عایق بندی مطابق جدول زیر است:

گروه 3	گروه 2	گروه 1	گروه بندی ساختمان
0.8	0.6	1.2	جداول مقاومت عایق حرارتی مورد نیاز

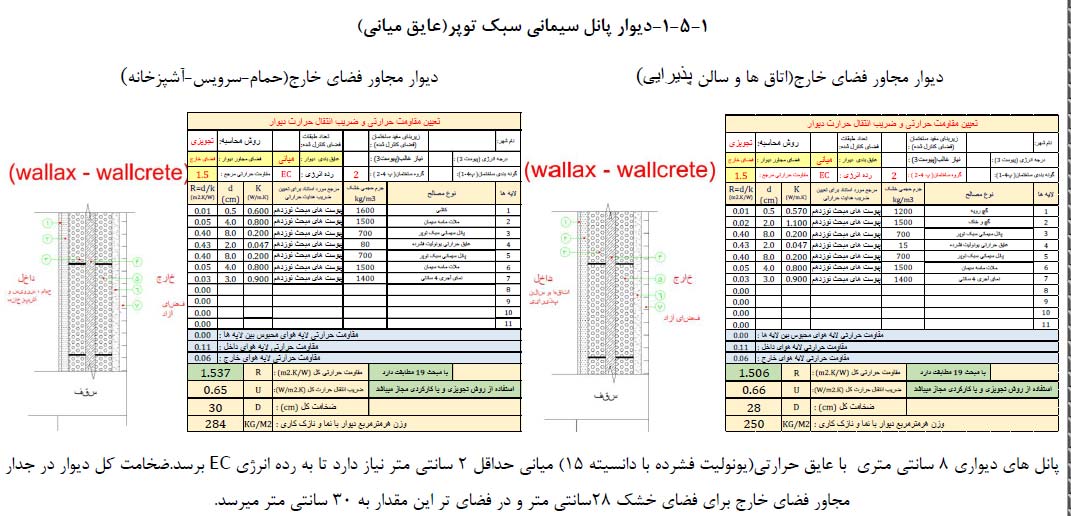

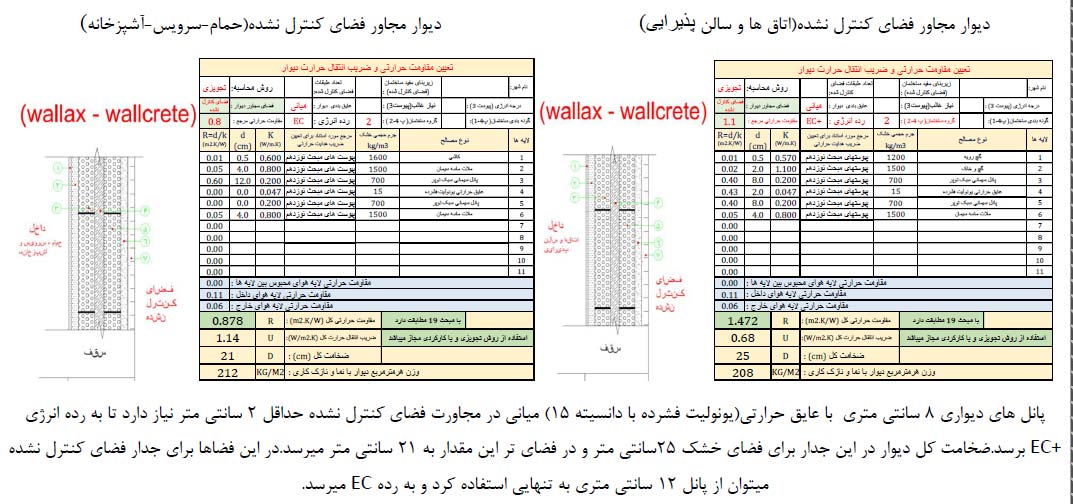

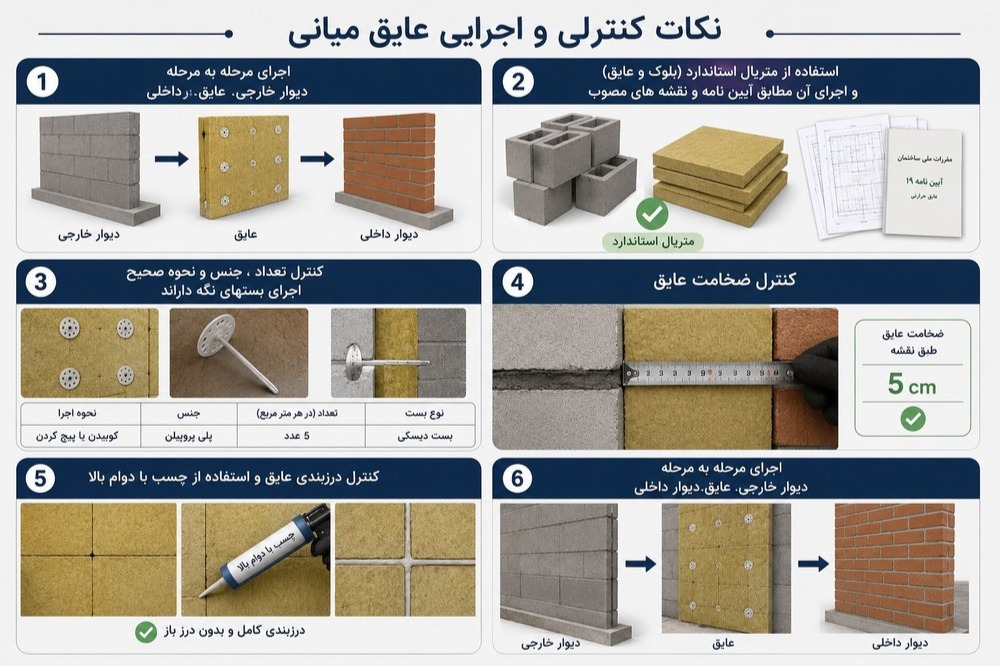

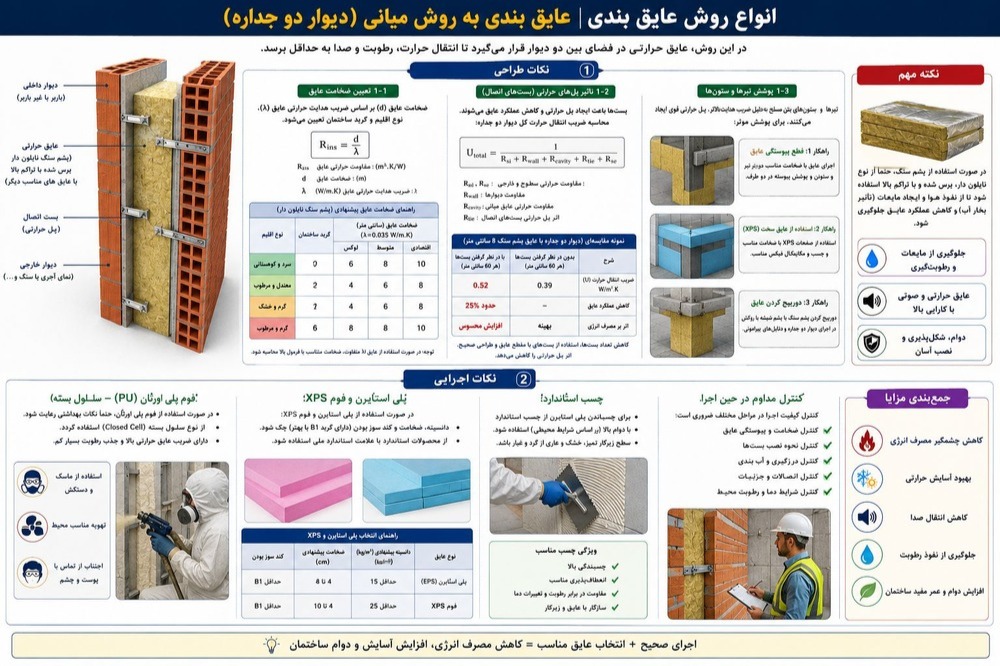

عایق بندی به روش عایق میانی

در این روش عایق در میان دو دیوار قرار می گیرد، حداقل مقاومت حرارتی برای این نوع عایق بندی مطابق جدول زیر است.

گروه 3	گروه 2	گروه 1	گروه بندی ساختمان
1.2	1.5	2.3	جداول مقاومت عایق حرارتی مورد نیاز

مزایای عایق بندی دیوار به روش عایق میانی(دوجداره)

• ضربه پذیری مناسب دیوار
• در صورت اجرای صحیح و اصولی و دوخت دیوارها به هم و استفاده از مصالح استاندارد در برابر زلزله پایداری دارد
• عایق بندی نقش سازه ای نداشته و مورد ضربه و تنش قرار نمی گیرد.
• عبور تاسیسات از داخل دیوار بدون نیاز به تخریب و عایق حرارتی
• در صورت استفاده از پشم سنگ، عایق صوتی هم بهبود می یابد.
• روش اجرای این نوع عایق بندی بسیار ساده می باشد

معایب عایق بندی دیوار به روش عایق میانی(دوجداره)

• سرعت اجرای پایین
• هزینه اجرای دو برابری نسبت به دیوارچینی معمولی
• وزن سنگین دیوار و افزایش بار مرده دیوار
• کاهش فضای ساختمان به علت ضخامت زیاد دیوار

نکات ضروری در عایق بندی دیوار به روش عایق میانی

• محاسبه میزان عایق دیوار و مطابقت آن با حداقل مورد نیاز
• دقت در درزیندی عایق میانی دیوار
• اتصال مناسب دو دیوار به هم و تضمین پایداری آن
• محاسبه پل های حرارتی دو دیوار به هم
• در نظر گرفتن ضخامت دیوار در پلان معماری
• درنظر گرفتن وزن مازاد دیوار در طراحی سازه ای
• در نظر گرفتن قیمت تمام شده دیوار

در انتخاب عایق بندی ساختمان باید به کلیات زیر توجه کرد:

نکات ضروری در عایق بندی حرارتی ساختمان

• عایق مورد استفاده باید دارای تاییدیه مرکز تحقیقات باشد.
• عایق باید دارای ضریب انتقال حرارت مشخص باشد.
• ضخامت تمام شده دیوار با عایق باید معقول باشد.
• وزن تمام شده دیوار با عایق باید معقول باشد.
• عایق مورد استفاده باید نسوز باشد.
• اجرای عایق بندی باید ساده و دقیق باشد.
• در صورت استفاده از پشم سنگ یا پشم شیشه، عایق با یک لایه نایلون یا پلاستیک پوشانده می شود تا مانع نفوذ رطوبت و عبور هوا از آن شود.

مزایا و معایب و نکات ضروری در عایق بندی دیوار به روش عایق بیرونی:

• حداقل مقاومت حرارتی مورد نیاز جداره نسبت به روش های دیگر کمتر است
• انرسی حرارتی بیشتری به ما می دهد و برای ساختمان های مسکونی مناسب است
• ضخامت تمام شده دیوار از غالب روش های دیگر کمتر است
• به علت قرارگیری عایق در خارج ساختمان، متراژ معماری کاهش پیدا نمی کند
• دیوار از ضلع داخل ضربه پذیر است
• در صورت استفاده از پلی استایرن، عایق تاثیر مخرب در زمان حریق ندارد.

معایب عایق بندی حرارتی به روش عایق بیرونی

• نحوه مهار و اجرای این نوع عایق بندی بسیار ضعیف است
• امکان بوجود آمدن درز و نفوذ هوا در آن بسیار زیاد است
• نصب نمای خیس و سیمانکاری بر روی آن بسیار سخت است
• نیاز به اجرای نما به روش خشک می باشد
• در روش اجرای نمای خشک اتصالات نما به دیوار به عنوان پل حرارتی عمل می نمایند.

نکات ضروری در عایق بندی حرارتی به روش عایق بیرونی:

• اجرا باید دقیق و بدون درز باشد
• مقاومت لایه عایق محاسبه شده و متناسب با گروه ساختمانی می باشد
• حتماً باید از نمای خشک بر روی عایق بندی استفاده شود
• عایق باید با رابیتس بصورت گسترده به دیوار متصل شود.
• در صورت نیاز به سیمان کاری بر روی عایق نیاز است از شبکه فلزی با اتصال محکم به دیوار سازه استفاده شود.

پیشنهاد میکنم این مقاله رو هم حتماً بخونید: بلوک هبلکس چیست؟

انواع عایق حرارتی برای عایق بندی داخلی

پلی استایرن

ویژگی ها:

• عایق حرارت مناسب
• عایق صوت ضعیف
• میزان عایق آن بیشتر به تراکم آن متغییر است و هر چه متراکم تر باشد عایق بهتری می باشد.
• در برابر حریق و ضربه ضعیف است.

پشم سنگ و پشم شیشه

ویژگی ها :

• عایق حرارتی مناسب
• عایق صوت مناسب
• مقاومت اندک در برابر رطوبت
• مقاومت در برابر حریق
• در برابر ضربه مقاومت ندارد.

بهترین نوع عایق داخلی

عایق پشم سنگ تخته ای می باشد که در نایلون یا پلاستیک محبوس شده باشد و با یک ورق گچی پوشانده شود و یا می توان با رابیتس روی آن را پوشاند، سپس نازک کاری را روی آن انجام داد.

سرانجام باید بگوییم که بهترین دیوار، عایق حرارتی والاکس می باشد با مزایای زیر:

• دیوار بصورت همگن اجرا می شود.
• دیوار به تنهایی عایق حرارت است.
• برای ساختمان های گروه 2، دیوار با ضخامت 12 سانتیمتر عایق حرارت مطابق با مبحث 19 است
• برای ساختمان های گروه 1، دیوار با ضخامت 17 سانتیمتر عایق حرارت مطابق با مبحث 19 است.
• در محاسبه ضریب انتقال حرارت، خمیر درزگیر نیز محاسبه شده است.
• تاییدیه حرارت مرکز تحقیقات دیوار 3*3 است و بلوک به تنهایی محاسبه شده است.
• سرعت اجرای بالا
• سهولت اجرا
• ضخامت کم
• وزن بسیار سبک
• مقاوم در برابر حریق
• مقاوم در برابر ضربه
• مقاوم رد برابر زلزله
• پیچ پذیری عالی
• چسبندگی گیردار با نما
• دارای نشان استاندارد و تاییده فنی مرکز تحقیقات راه مسکن و شهرسازی.
• عایق صوت.

برای اطلاعات بیشتر کتابچه فنی دیوار عایق والاکس را دانلود و مطالعه نمایید.
