دیوارهای پیرامونی به عنوان بزرگ‌ترین بخش از پوسته خارجی غیرنورگذر ساختمان، مسئول ۳۰ تا ۵۰ درصد از کل تبادل و هدررفت حرارتی بنا هستند. در محاسبات فیزیک ساختمان و ارزیابی عملکرد انرژی، ضریب انتقال حرارت سطحی (U-Value) معیار پایه برای تعیین کیفیت عایق‌کاری حرارتی جداره‌هاست. این راهنما به تشریح دقیق این متغیر فیزیکی، محاسبات تبدیل، مدیریت پل‌های حرارتی و بررسی رفتار دیوارهای نوین همگن نظیر بلوک‌های کامپوزیت عایق در تامین رده‌های انرژی آیین‌نامه می‌پردازد. اگر به جای مطالعه متن ترجیح می‌دهید این مبحث را به صورت ویدیویی دنبال کنید، می‌توانید خلاصه کامل این گزارش فنی را در ویدیوی زیر تماشا کنید.
اهمیت ضریب انتقال حرارت دیوار؛ مهار سهم ۵۰ درصدی اتلاف انرژی
دیوار خارجی در ساختمان‌سازی مهندسی، المانی فراتر از یک جداکننده فضایی یا تیغه غیرسازه‌ای است؛ این بخش سد اصلی حرارتی ساختمان در برابر اقلیم بیرون به شمار می‌رود. تبادل حرارتی کنترل‌نشده در این جداره پیامدهای مستقیمی دارد:
- تحمیل بار حرارتی و برودتی اضافه به ساختمان و در نتیجه الزام به انتخاب سیستم‌های سرمایش و گرمایش با ظرفیت بالاتر و مصرف سوخت و برق سنگین‌تر.
- افت آسایش حرارتی ساکنان به دلیل پدیده تابش سطوح سرد در زمستان و تجمع حرارت در تابستان.
- عدم انطباق با چک‌لیست‌های انرژی مبحث ۱۹ مقررات ملی ساختمان و مسدود شدن فرآیند صدور پایان‌کار.
تعریف ضریب انتقال حرارت سطحی؛ سنجش نرخ عبور گرما از جدار
ضریب انتقال حرارت سطحی، نرخ جریان انرژی گرمایی عبوری از یک متر مربع از ساختار دیوار به ازای یک کلوین (یا یک درجه سلسیوس) اختلاف دما بین دو سمت آن در حالت پایدار است.
- واحد سنجش در سیستم بین‌المللی (SI): وات بر متر مربع کلوین (W/m²·K).
- اصل کلیدی در تحلیل عددی: مقدار U-Value نشان‌دهنده سرعت انتقال حرارت است؛ در نتیجه هر چه عدد U کمتر باشد، عملکرد حرارتی جدار مطلوب‌تر و اتلاف انرژی کمتر خواهد بود.
مرز حرارتی دیوار در مقررات ملی: طبق تعریف رسمی مبحث نوزدهم، دیوار خارجی به جداره‌ای غیرنورگذر اطلاق می‌شود که در تماس با فضای خارج یا فضاهای کنترل‌نشده بوده و زاویه قرارگیری آن نسبت به افق بیش از ۶۰ درجه باشد.

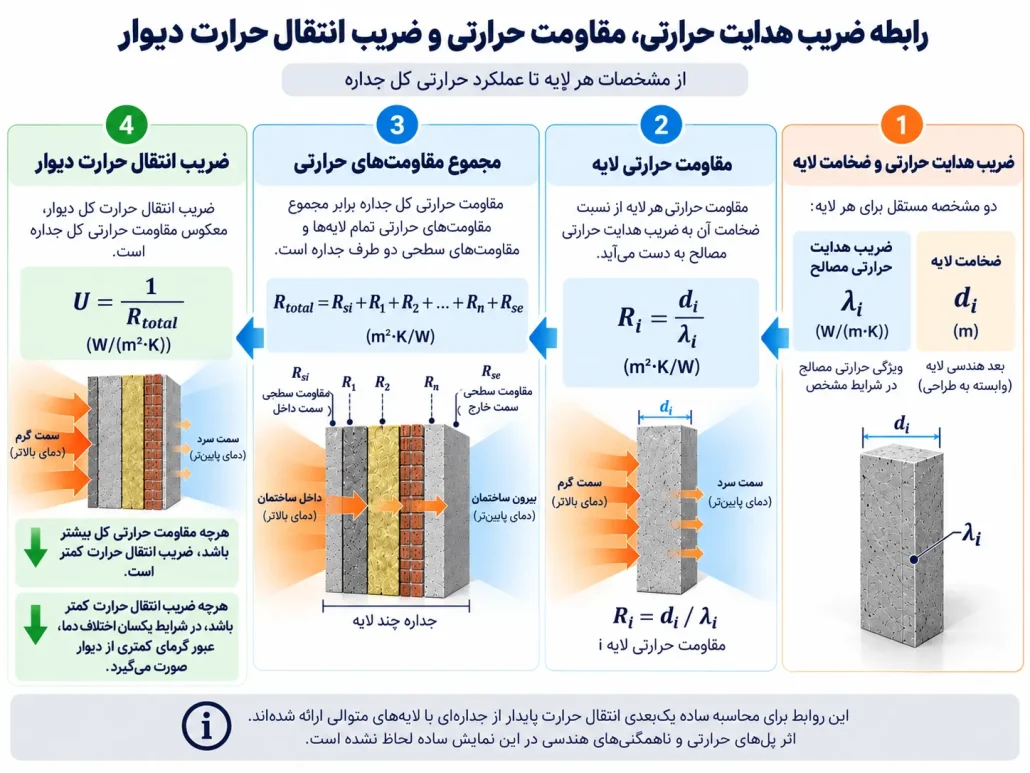

روابط فیزیکی پوسته ساختمان؛ تبدیل ضریب هدایت به مقاومت و انتقال حرارت
برای ارزیابی رفتار پوسته خارجی، باید پیوستگی میان شاخص‌های بنیادی رسانایی، مقاومت و انتقال حرارت را مد نظر قرار داد:
ضریب هدایت حرارتی مصالح؛ شاخص ذاتی انتقال گرما در ماده
ضریب هدایت حرارتی (با نماد λ یا k) نشان‌دهنده قابلیت ذاتی یک متریال در عبور دادن گرما از طریق پدیده رسانایی است. واحد این شاخص وات بر متر کلوین (W/m·K) است. بر مبنای استاندارد ISO 10456، متریال‌هایی با ضریب هدایت کمتر از 0.068 W/m·K در زمره عایق‌های حرارتی دسته‌بندی می‌شوند.
مقاومت حرارتی لایه‌ها؛ تأثیر ضخامت و جنس مصالح
مقاومت حرارتی یک لایه همگن از مصالح، تابع مستقیمی از ضخامت آن لایه (d بر حسب متر) و نسبت عکس آن با ضریب هدایت حرارتی (λ) است:
R = d / λ [m²·K/W]
بر خلاف ضریب U که سرعت انتقال گرما را بیان می‌کند، مفهوم مقاومت نشان‌دهنده ایستادگی در برابر عبور شار حرارتی است.
مقاومت حرارتی سطحی؛ نقش هوای مجاور دیوار
جریان انرژی در عبور از دیوار، از لایه‌های مرزی هوای ساکن مستقر بر سطح داخلی (Rsi) و سطح خارجی (Rse) نیز گذر می‌کند. این لایه‌ها به دلیل مقاومت در برابر همرفت و تابش، در محاسبه کل جدار لحاظ می‌شوند. بر اساس مبحث ۱۹، در دیوارهای خارجی در حالت جریان افقی گرما، مقادیر استاندارد برابرند با:
- Rsi ≈ 0.13 m²·K/W
- Rse ≈ 0.04 m²·K/W

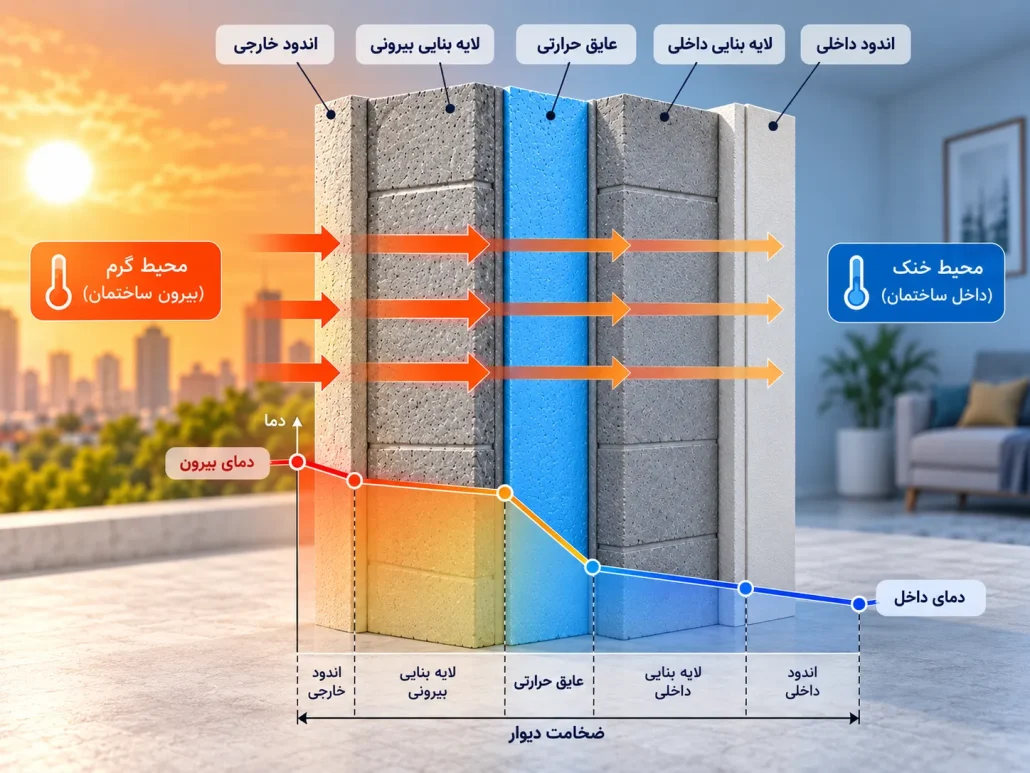

مقاومت حرارتی کل دیوار؛ رابطه عکس با ضریب انتقال نهایی
مقاومت حرارتی کل یک دیوار چندلایه از جمع جبری مقاومت تک‌تک لایه‌ها به همراه مقاومت‌های سطحی به دست می‌آید:
Rtot = Rse + R1 + R2 + … + Rn + Rsi [m²·K/W]
برای بررسی شیوه‌های تفکیک لایه‌ها و جمع‌بندی مقاومت‌ها در حالت‌های همگن و ناهمگن، راهنمای گام‌به‌گام محاسبه R دیوار را دنبال کنید.
در نهایت، ضریب انتقال حرارت سطحی (U)، حاصل معکوس ریاضی مقاومت حرارتی کل جدار است:
U = 1 / Rtot = 1 / (Rse + ∑(di / λi) + Rsi) [W/m²·K]
جهت مشاهده حل عددی مسائل و پیاده‌سازی این فرمول‌ها بر روی جزئیات اجرایی فاز دو، مقاله محاسبه U دیوار مرجع محاسباتی مناسبی است.
عوامل مؤثر بر ضریب انتقال حرارت دیوار؛ تفاوت محاسبه و عملکرد واقعی
رفتار واقعی دیوار در ساختمان اجراشده (In-Situ) به دلیل شرایط محیطی و نحوه اتصالات، با فرضیات محاسباتی روی کاغذ تفاوت دارد. شناخت ۴ متغیر زیر در زمان طراحی الزامی است:

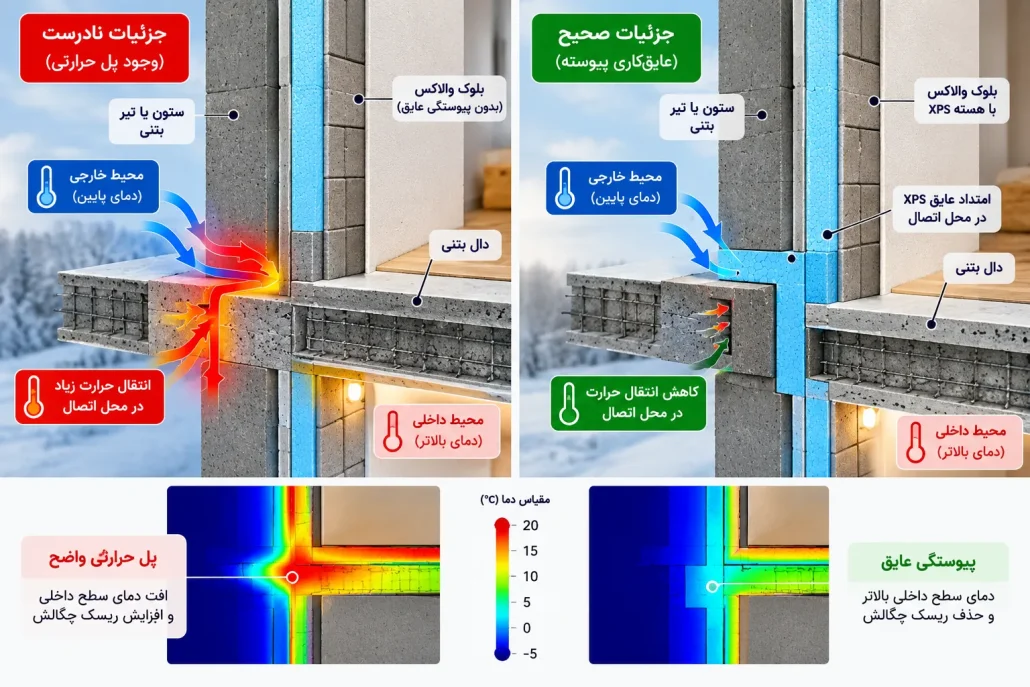

پل‌های حرارتی در اسکلت؛ افزایش ۴۰ درصدی اتلاف و ایجاد شبنم
پل حرارتی به نقاطی از جدار اطلاق می‌شود که پیوستگی لایه عایق در آن‌ها دچار وقفه شده یا مصالحی با ضریب هدایت بالا مستقیماً دو سمت پوسته را به هم متصل کرده باشند (مانند تیرها و ستون‌های بتنی و فولادی فاقد پوشش، نعل‌درگاه‌ها و بندهای عریض ملات ماسه‌سیمان).
- خسارات کارگاهی: پل حرارتی علاوه بر افزایش اتلاف حرارتی تا مرز ۴۰ درصد، با سرد کردن موضعی سطح گچ‌کاری به زیر دمای نقطه شبنم، به پدیده میعان، شوره و رشد کپک منجر می‌شود.
- محاسبات خطی: اتلاف سطحی دیوار با ضریب انتقال سطحی (U) بر حسب W/m²·K و اتلاف موضعی در محل اتصالات، نبشی‌ها و لبه بازشوها با ضریب انتقال خطی (Ψ) بر حسب W/m·K محاسبه می‌شود؛ تمرکز این اتلاف در تصاویر دمانگاری (ترموگرافی) به وضوح به شکل خطوط فرار حرارتی و شکست یکپارچگی عایق ثبت می‌گردد.
روش‌های عایق‌کاری جدار؛ مقایسه عایق‌کاری خارجی، داخلی و همگن
انتخاب روش ایزولاسیون، نرخ مهار پل‌های حرارتی را مشخص می‌کند:
- عایق‌کاری خارجی: در پروژه‌های نوسازی یا اصلاح جداره‌های سنتی موجود، استفاده از روش‌هایی نظیر عایق حرارتی روکار دیوار یا سیستم‌های ETICS برای مهار سرتاسری پل‌های حرارتی اسکلت به کار گرفته می‌شود.
- عایق‌کاری داخلی: مستعد ایجاد پل‌های حرارتی حل‌نشده در پیشانی دال‌ها و لبه ستون‌ها و کوچک کردن فضای مفید داخل واحد است.
- عایق‌کاری میانی (دوجداره سنتی): زمان‌بر بودن اجرای همزمان دو دیوار و وجود فضاهای خالی و نشست فوم در درازمدت را به همراه دارد.
- عایق‌کاری همگن با بلوک‌های مرکب: راهکاری یکپارچه که در آن هر قطعه بلوک دیواری به تنهایی دارای هسته عایق حرارتی پیوسته بوده و کل سطح دیوار بدون نیاز به لایه‌های مازاد عایق می‌شود.
اینرسی و تاخیر فاز حرارتی؛ کنترل نوسانات دمایی و کاهش بار سرمایش
محاسبه تئوریک U-Value بر پایه فرضیه دمای پایدار است، در حالی که در اقلیم ایران اختلاف دمای روز و شب گاه به بیش از ۲۰ درجه می‌رسد. دیواری که دارای ظرفیت و اینرسی حرارتی مناسب باشد، ورود پیک گرمای روز را با یک تأخیر فاز (Time Lag) چند ساعته به اواخر شب موکول می‌کند؛ زمانی که می‌توان با تهویه طبیعی بار برودتی را دفع کرد.
ارزیابی میدانی عملکرد پوسته؛ علت تفاوت ارقام محاسباتی با واقعیت کارگاه
کیفیت نامطلوب درزگیری، نفوذ نم باران، سن‌زدگی مصالح و خطاهای اجرایی موجب بالا رفتن عدد U واقعی نسبت به کاتالوگ می‌شود. ارزیابی مهندسی ساختمان‌های بهره‌برداری‌شده از طریق آزمون‌های شارسنجی میدانی (Heat Flow Meter طبق ISO 9869) یا دمانگاری کمی فروسرخ (QIRT) به انجام می‌رسد.

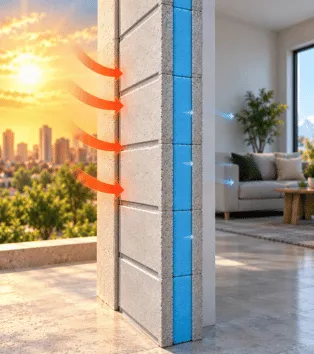

عملکرد حرارتی بلوک عایق والاکس؛ دستیابی به ضریب انتقال ۰.۴۶ با کمترین ضخامت
یکی از راهکارهای صنعتی برای جامه عمل پوشاندن به مفاهیم تئوریک فیزیک ساختمان و حذف لایه‌های موازی عایق‌کاری، استفاده از بلوک ویژه عایق والاکس XPS Plus به عنوان یک قطعه کامپوزیت صنعتی است. ساختار مقطع این قطعه شامل یک هسته فوم پلی‌استایرن اکسترودشده (XPS) است که میان دو پوسته بتن پلیمری سبک و مسلح به الیاف پلی‌پروپیلن (PP) مهار شده است.
برای آشنایی بیشتر با ساختار دیوار والاکس و اجزای اصلی آن، ویدیوی بلوک عایق حرارت XPS Plus والاکس را مشاهده کنید.
مشاهده مشخصات فنی کامل و اطلاعات بیشتر: بلوک عایق حرارتی XPS Plus والاکس
برای پاسخ‌گویی به شرایط متفاوت اجرایی، پاس کردن مبحث 19 و باقی قوانین، الزامات معماری و اولویت‌های ساخت‌وساز، راهکارهای تخصصی عایق‌کاری والاکس در قالب گروه‌های محصولات متقاوت مهندسی ارائه می‌شوند. جهت بررسی مستندات عملکردی و ارزیابی آزمون‌های کنترل کیفی (آزمایش‌های حرارت، صوت و مقاومت در برابر حریق)، می‌توانید به صفحه ویدیوهای تست محصولات والاکس مراجعه کنید.

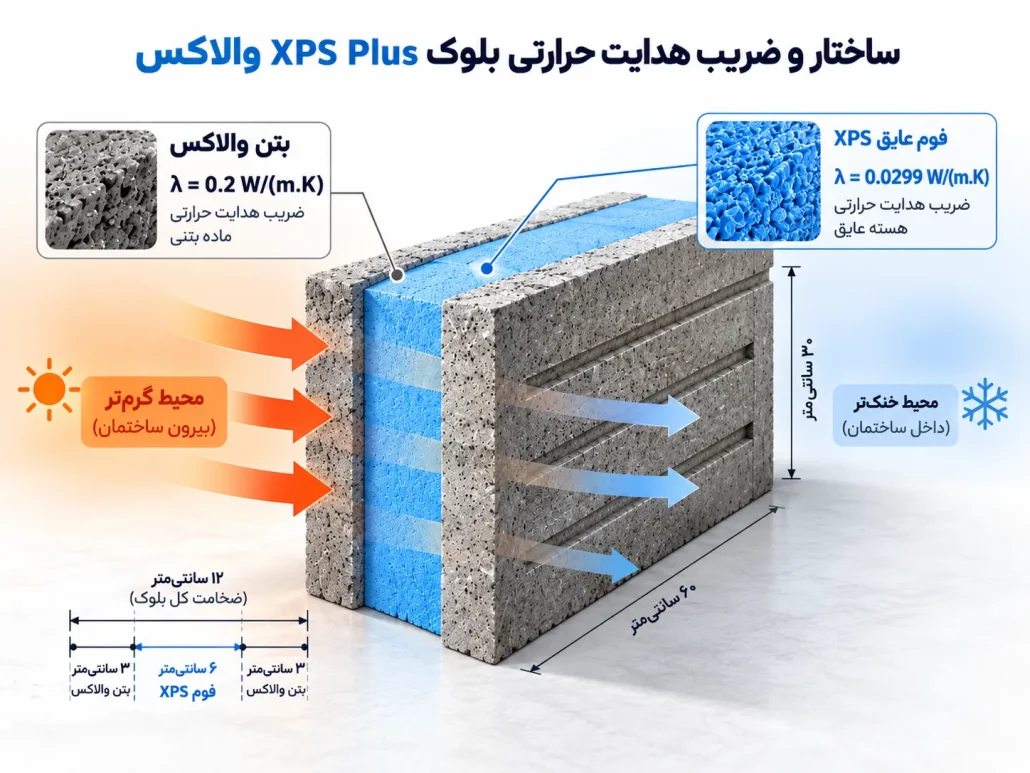

ضریب هدایت حرارتی هسته عایق؛ نقش XPS در کاهش انتقال گرما
- رسانایی اندک هسته میانی (λ = 0.0299 W/m·K): بر اساس آزمون‌های رسمی مرکز تحقیقات راه، مسکن و شهرسازی، فوم صلب XPS والاکس ضریب هدایتی در حدود یک‌دهم مصالح پایه سیمانی و رسی دارد و بخش عمده مقاومت حرارتی دیوار را در ضخامت‌هایی اندک ایجاد می‌کند.
- کاهش ضخامت بند اتصال به ۱ میلی‌متر: اجرای این قطعات با خمیر درزگیر و چسب پلیمری نازک انجام می‌شود؛ در نتیجه پل حرارتی ناشی از ملات ماسه‌سیمان سنتی (با ضخامت ۱۵ تا ۲۰ میلی‌متر) در درزهای افقی و قائم حذف می‌گردد.
- دوخت دوجداره مهندسی (Stitching): اتصال دو لایه بتنی با پین‌های کامپوزیتی انجام شده که سطح درگیر آن‌ها کمتر از ۰.۰۵ درصد کل قطعه است. این دیتیل انتقال حرارت فلزی را به صفر رسانده و در عین حال ضوابط مهار لرزه‌ای پیوست ۶ آیین‌نامه ۲۸۰۰ را پاسخ می‌دهد.
جدول مقاومت حرارتی ضخامت‌ها؛ مقایسه مقاومت و ضریب انتقال حرارت
| ضخامت بلوک | ضخامت هسته XPS | ضریب هدایت هسته (λ) | مقاومت حرارتی بلوک (RWall) | ضریب انتقال حرارت دیوار (UWall)* | وزن متر مربع با چسب | کاربرد و رده انرژی مبحث ۱۹ |
|---|---|---|---|---|---|---|
| ۸ سانتی‌متر | ۲ سانتی‌متر | 0.0299 W/m·K | 0.865 m²·K/W | ≈ 0.97 W/m²·K | ۵۶ کیلوگرم | تیغه‌بندی داخلی و اقلیم معتدل |
| ۱۰ سانتی‌متر | ۳ سانتی‌متر | 0.0299 W/m·K | 1.199 m²·K/W | ≈ 0.73 W/m²·K | ۶۰ کیلوگرم | پوسته خارجی اقلیم‌های معتدل |
| ۱۲ سانتی‌متر | ۶ سانتی‌متر | 0.0299 W/m·K | 2.000 m²·K/W | ≈ 0.46 W/m²·K | ۵۲ کیلوگرم | تیپ پرفروش؛ پهنه‌های ۱، ۲ و ۳ (رده EC و D) |
| ۱۷ سانتی‌متر | ۱۰ سانتی‌متر | 0.0299 W/m·K | 3.184 m²·K/W | ≈ 0.30 W/m²·K | ۶۰ کیلوگرم | فوق‌عایق؛ اقلیم سردسیر کوهستانی و رده A انرژی |
*نکته محاسباتی: مقادیر تقریبی UWall با احتساب مقاومت‌های استاندارد سطحی هوای مجاور (Rsi + Rse ≈ 0.17 m²·K/W) و لایه‌های استاندارد اندود نازک‌کاری تعیین شده است.
مقایسه ضریب انتقال حرارت دیوارها؛ تفاوت دیوارهای عایق و سنتی
| نوع مصالح دیوارچینی | ضریب هدایت (λ) | مقاومت حرارتی (RWall) | ضریب انتقال (UWall) | ضخامت نهایی با نما | وزن جدار با اندود | تاثیر بر پلان معماری |
|---|---|---|---|---|---|---|
| بلوک عایق والاکس (۱۲ سانتی‌متر) | 0.0299 | 2.00 | ≈ 0.46 | ۲۱ سانتی‌متر | 189 kg/m² | آزادسازی ۱۵ تا ۲۷ سانتی‌متر متراژ مفید در طول پلان |
| بلوک هبلکس معمولی (AAC بیست سانت) | 0.23 | 0.87 | ≈ 0.96 | ۳۶ سانتی‌متر | 307 kg/m² | ضخامت بالا جهت تامین ضوابط؛ کاهش متراژ مفید |
| بلوک سبک لیکا / پوکه‌ای (۲۰ سانت) | 0.20 – 0.25 | 0.70 | ≈ 1.35 | ۳۵ سانتی‌متر | 280 kg/m² | عدم تامین ضوابط انرژی بدون لایه عایق مجزا |
| تیغه سفالی مجوف (۲۰ سانت سنتی) | 0.35 – 0.45 | 0.54 | ≈ 1.85 | ۳۵ سانتی‌متر | 320 kg/m² | افت شدید حرارتی و اتلاف انرژی از بندهای ملات |
| دیوار دوجداره سنتی با یونولیت | 0.038 | ≈ 1.20 | ≈ 0.73 | ۳۰ تا ۳۵ سانتی‌متر | 340 kg/m² | سنگینی جدار، سرعت اجرای پایین و هزینه دوباره‌کاری |
| عایق‌کاری بیرونی (سیستم ETICS) | 0.035 | 1.50 – 2.00 | ≈ 0.45 – 0.58 | ۲۵ تا ۳۰ سانتی‌متر | 210 kg/m² | وابستگی شدید به مجری ماهر و آسیب‌پذیری نما |
الزامات مبحث ۱۹ مقررات ملی ساختمان؛ معیارهای تاییدیه انرژی و اخذ پایان‌کار
تطابق جدار با مقررات ملی ساختمان صرفاً یک پیشنهاد فنی نیست، بلکه شرط دریافت تاییدیه‌های سازمان نظام مهندسی است:
- ارزیابی یکپارچه جدار به جای متریال خام: مطابق تصریح آیین‌نامه، استفاده از عباراتی نظیر «بلوک مورد تایید مبحث ۱۹» بدون بررسی ساختار کلی لایه‌های دیوار، ضخامت اندودها و محاسبات مقاومت کل (Rtot) فاقد اعتبار قانونی است. ملاک عمل دفاتر انرژی، مقاومت حرارتی کل سیستم دیوار است. برای بررسی جزئیات این الزامات اجرایی و استانداردهای طراحی پوسته خارجی، راهنمای رسمی دیوار عایق مطابق مبحث ۱۹ راهگشاست.
- سخت‌گیری متناسب با پهنه‌بندی اقلیمی: در مناطق بسیار گرم (1B) نظیر خوزستان یا مناطق بسیار سرد (5B) مانند آذربایجان، سقف مجاز U-Value سخت‌گیرانه‌تر است و استفاده از تیپ‌های ۱۲ و ۱۷ سانتی‌متری والاکس الزامی خواهد بود.
- قانون پل حرارتی ۵ درصدی: الزامات آیین‌نامه بر مبنای حضور حداکثر ۵ درصد پل حرارتی در سطح نما فرمول‌بندی شده است. عبور تیرها و ستون‌های بتنی/فلزی بدون عایق از این حد، ساختمان را از اخذ گواهینامه‌های انرژی محروم می‌سازد.
- رده‌بندی انرژی ساختمان: ویرایش‌های جاری، پروژه‌ها را بر اساس شدت مصرف انرژی در ۴ رده طبقه‌بندی می‌کنند: رده D (حداقل الزام قانونی)، رده C (کم‌مصرف)، رده B (بسیار کم‌مصرف) و رده A (مصرف انرژی نزدیک به صفر).
پرسش‌های متداول مهندسی؛ پاسخ سریع به ابهامات رایج ضریب انتقال حرارت
تفاوت اصلی ضریب انتقال حرارت (U) با مقاومت حرارتی (R) چیست؟
مقاومت حرارتی (R) شاخص بازدارندگی جدار در مقابل انتقال گرماست (ارزش بالاتر مطلوب است)، در حالی که ضریب انتقال حرارت (U) نشان‌دهنده سرعت خروج گرماست (ارزش پایین‌تر مطلوب است). این دو مقدار رابطه معکوس دارند (U = 1 / Rtot).
آیا پایین بودن U-Value دیوار پیرامونی به تنهایی برای دریافت برچسب انرژی کافی است؟
خیر؛ دیوار خارجی بزرگ‌ترین سطح تبادل است، اما مقاومت حرارتی سقف بام، کف در تماس با فضای باز یا خاک، کیفیت پروفیل و شیشه‌های پنجره‌ها و همچنین میزان درزگیری هوابند ساختمان به طور همزمان در محاسبه رده انرژی ارزیابی می‌شوند.
آیا استفاده از بلوک عایق Wallax XPS Plus نیاز به پشم‌سنگ یا لایه عایق مازاد را برطرف می‌کند؟
بله؛ به دلیل قرارگیری فوم متراکم XPS با ضریب هدایت حرارتی λ = 0.0299 W/m·K در هسته بلوک، ضریب انتقال حرارت جداره تا سطح استانداردهای سخت‌گیرانه کاهش یافته و به نصب عایق‌های ثانویه و رابیتس‌کاری نیازی نخواهد بود.
آیا ادعای کارخانجات مبنی بر «بلوک منطبق بر مبحث ۱۹» به تنهایی اعتبار دارد؟
خیر؛ یک قطعه بلوک صرفاً دارای مشخصه ضریب هدایت حرارتی (λ) است. انطباق با مبحث ۱۹ تابع کل لایه‌بندی دیوار، ملات مصرفی، ضخامت نازک‌کاری و پهنه اقلیمی پروژه است و ادعای انطباق بلوک منفرد بدون دفترچه محاسبات جدار معتبر نیست.
نتیجه‌گیری مهندسی
انتخاب ساختار دیوار پیرامونی صرفاً یک محاسبه تئوریک در دفترچه انرژی نیست؛ بلکه تصمیمی است که همزمان متراژ مفید قابل فروش پلان معماری، سرعت اتمام سفت‌کاری و تاییدیه قطعی ناظران مبحث ۱۹ را تعیین می‌کند. اگر در مرحله طراحی فاز دو، تهیه دفترچه مشخصات فنی یا آغاز عملیات دیوارچینی هستید، کارشناسان فنی والاکس آماده‌اند تا بر اساس پلان و پهنه اقلیمی پروژه، محاسبه دقیق ضریب انتقال حرارت جداره (U-Value)، برآورد ریالی بهای تمام‌شده متر مربع دیوار و فایل‌های دتایل اجرایی اتوکد (DWG) را بدون هزینه در اختیار شما قرار دهند.
