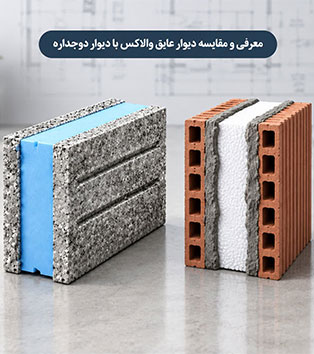

معرفی و مقایسه دیوار عایق حرارت والاکس با دیوار دو جداره

مرز میان یک پروژه سنگین و پرهزینه با سازه‌ای مدرن، ایمن و اقتصادی، در انتخاب درست سیستم دیوارچینی نهفته است.

دیوارهای پیرامونی و تیغه‌های داخلی به عنوان بخش اصلی پوسته غیرنورگذر ساختمان، تأثیری مستقیم بر سه فاکتور کلیدی دارند: پایداری لرزه‌ای و مهار بارهای جانبی (پیوست ۶ آیین‌نامه ۲۸۰۰)، حذف اتلاف حرارتی (مبحث ۱۹) و آکوستیک استاندارد (مبحث ۱۸). انتخاب یک راهکار سبک و مهندسی‌شده، علاوه بر سبک‌سازی چشمگیر اسکلت، توجیه‌پذیری اقتصادی و سرعت بازگشت سرمایه پروژه را تضمین می‌کند.

اجرای دیوار دوجداره سنتی که شامل دو لایه مصالح بنایی (مانند بلوک سیمانی، سفالی یا لیکا) و یک لایه عایق میانی (مانند پشم سنگ یا پلی‌استایرن) است، سال‌ها به عنوان یکی از راهکارهای دستیابی به عایق حرارتی و صوتی شناخته می‌شد. اما این روش به دلیل نیاز به دیوارچینی دبل (دو مرحله‌ای)، افزایش شدید ضخامت دیوار و کاهش متراژ مفید، وجود پل‌های حرارتی در ملات و بست‌ها و وزن سنگین، چالش‌های اجرایی و اقتصادی فراوانی به همراه دارد .

در مقابل، بلوک عایق والاکس (Wallax XPS Plus) با تلفیق صنعتی بتن سبک مسلح به الیاف PP و هسته عایق فشرده XPS به عنوان یک «سیستم دوجداره پیش‌ساخته و کامپوزیت صنعتی»، تمام مزایای دیوار دوجداره را بدون عیوب اجرایی آن فراهم کرده است .

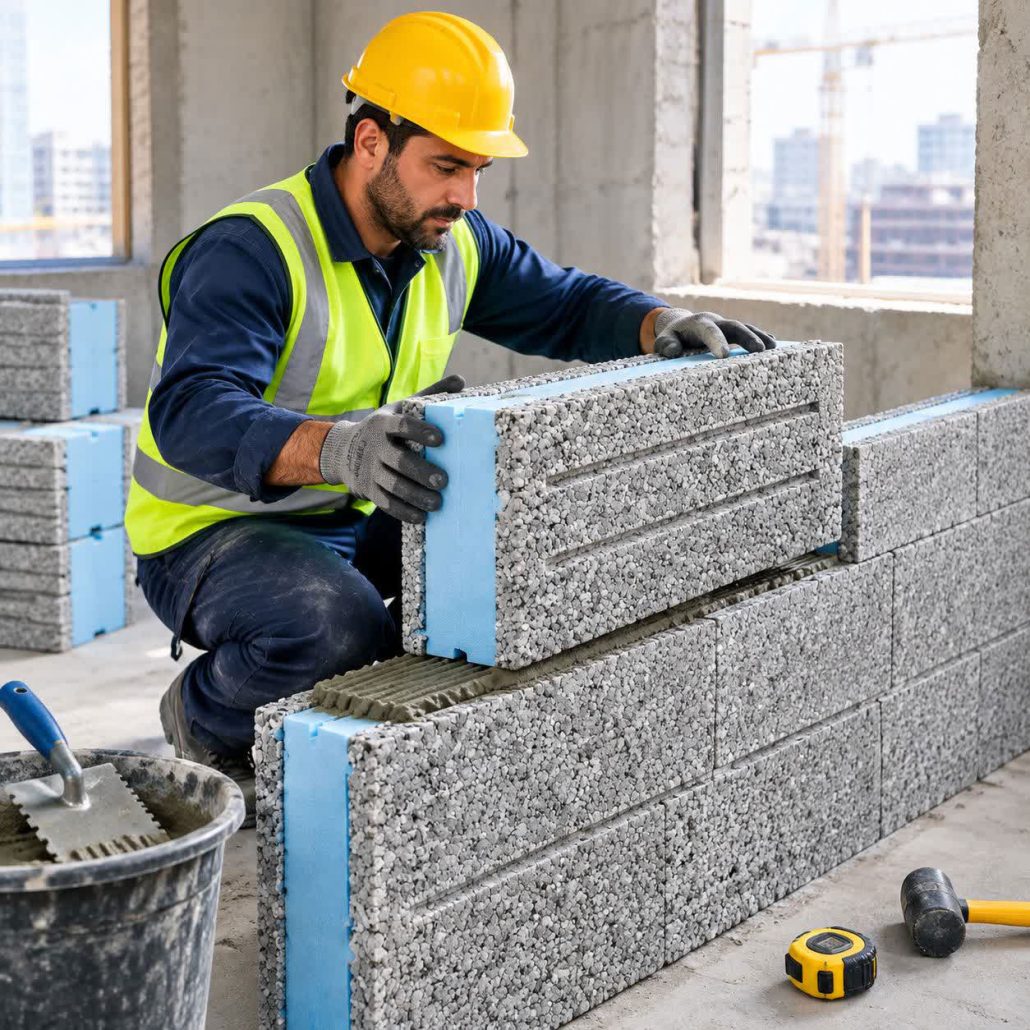

معرفی بلوک عایق حرارت والاکس

بلوک والاکس یک ساختار کامپوزیتی سبک بر پایه مواد معدنی، الیاف تقویت‌کننده و نانوافزودنی‌ها است که معمولاً به‌همراه هسته یا فیلرهای عایق پلیمری فشرده تولید می‌شود.

برخلاف بتن‌های سنتی، والاکس فاقد دانه‌های سنگین متداول است؛ ساختار یکپارچه و متراکم آن باعث شده تا علاوه بر وزن فوق‌العاده سبک و مقاومت بالا در برابر ضربه و رطوبت، خاصیت عایق حرارتی و صوتی عالی به صورت ذاتی در بافت پنل/بلوک وجود داشته باشد.

معرفی دیوار دو جداره

دیوار دوجداره ديوارى است كه از دو بخش تشكيل مى ‌شود و در ميان دو قسمت ديوار فضاى خالى وجود دارد كه با مصالح عايق پر مى‌شود‌. دیوار دوجداره به وسیله پر کردن قشر هوای دیوار خالی به وسیله متریال‌هایی که انتقال حرارت را مانع می‌شود، از کاهش اتلاف حرارت جلوگیری می‌کند. ثابت کردن هوا در فضای خالی، از انتقال گرما جلوگیری کرده و در واقع فضای خالی می ‌تواند هزینه گرمایش را کاهش دهد. همچنین دیوار دوجداره از جابه جایی صدا و رطوبت نیز جلوگیری می کنند.

بیشتر بخوانید: بلوک سه جداره چیست؟

مقایسه دیوار عایق والاکس XPS Plus با دیوار دو جداره

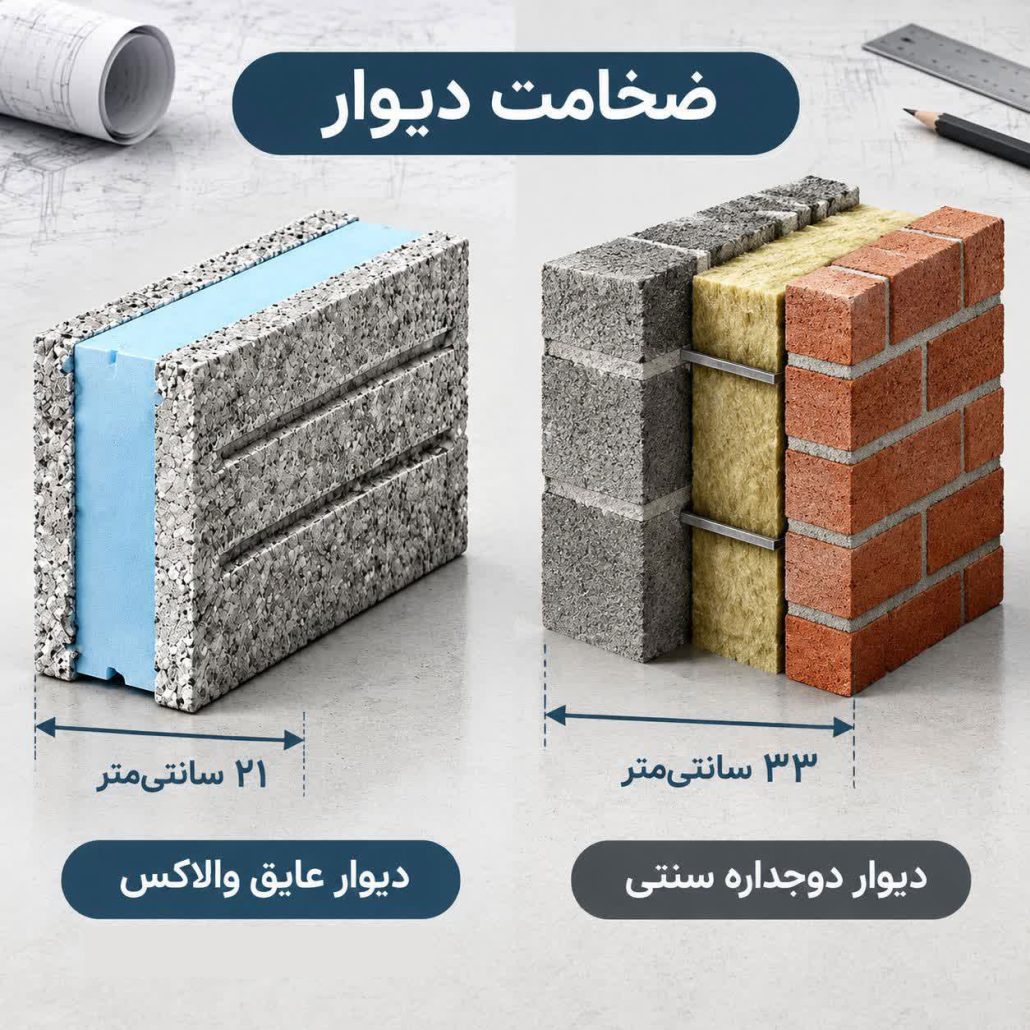

۱. ضخامت دیوار

• بلوک والاکس XPS Plus: این بلوک به صورت یک لایه کامپوزیتی یکپارچه با ضخامت‌های 8، ۱۰، ۱۲ و ۱۷ سانتی‌متر دارای هسته XPS به ضخامت ۳، ۶ و ۱۰ سانتی‌متر تولید می‌شود. برای ساختمان‌های گروه ۲، مدل ۱۲ سانتی‌متری والاکس با ضخامت تمام‌شده دیوار (همراه نازک‌کاری و نما) تنها ۲۱ سانتی‌متر، تمام الزامات مبحث ۱۹ را برآورده می‌کند.

• دیوار دوجداره سنتی: شامل دو لایه بلوک بنایی (حداقل ۷ تا ۱۰ سانتی‌متر هر کدام)، لایه عایق میانی (۵ تا ۹ سانتی‌متر) و نازک‌کاری طرفین است. ضخامت تمام‌شده دیوار دوجداره سنتی بین ۲۹ تا ۴۰ سانتی‌متر متغیر است که حجم زیادی از زیربنای مفید و قابل فروش آپارتمان را اشغال می‌کند.

۲. وزن و بار مرده

• بلوک والاکس XPS Plus: در رده بلوک‌های فوق‌سبک گرید A با چگالی ۳۲۹ تا ۵۶۰ کیلوگرم بر مترمکعب قرار دارد. وزن هر مترمربع بلوک ۱۲ سانتی‌متری 48 کیلوگرم است و وزن کل دیوار اجراشده با نما و نازک‌کاری تنها ۱۸۹ کیلوگرم بر مترمربع است که بار مرده سازه را به شدت کاهش می‌دهد.
• دیوار دوجداره سنتی: به دلیل دو لایه دیوارچینی بنایی و مصرف ملات ماسه سیمان سنتی حجیم (به ضخامت ۱.۵ تا ۲ سانتی‌متر)، وزن کل دیوار تمام‌شده بین ۲۶۰ تا ۳۰۰ کیلوگرم بر مترمربع (مانند دیوار دوجداره لیکا یا سیمانی) افزایش یافته و بار مرده سنگینی به اسکلت وارد می‌سازد .

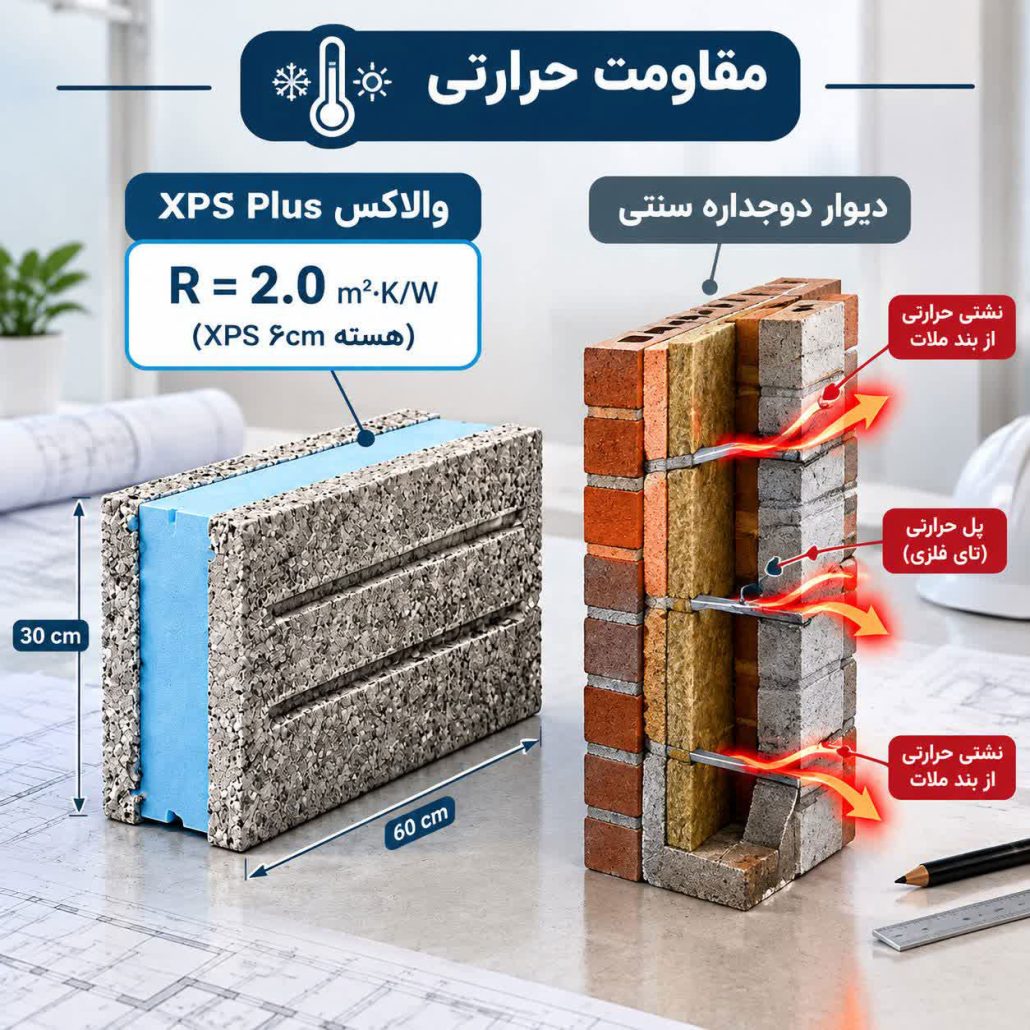

۳. مقاومت حرارتی

• بلوک والاکس XPS Plus: هسته فوم XPS دارای ضریب هدایت حرارتی فوق‌العاده پایین   0.0299 { W/m.K}  و بتن والاکس دارای ضریب  0.2  { W/m.K} است .

مقاومت حرارتی دیوار برای مدل‌های والاکس عبارتند از :

• • بلوک ۱۰ سانتی‌متری (۳cm فوم XPS):  R = 1.199 { m}^2. {K/W}
  • بلوک ۱۲ سانتی‌متری (۶cm فومXPS) R = 2.0  { m}^2. {K/W} ( بیش از ۳ برابر بلوک‌های توپر معمولی)
  • بلوک ۱۷ سانتی‌متری (۱۰cm فومXPS): R = 3.18  { m}^2. {K/W} (فوق‌عایق برای اقلیم‌های بسیار سرد یا گرم)
• دیوار دوجداره سنتی: وابسته به نوع و دانسیته عایق میانی پشم سنگ یا EPS است. اگرچه مقاومت اسمی عایق میانی خوب است مثلاً ۵ cm پشم سنگ، اما وجود پل‌های حرارتی در درز ملات‌ها و بست‌های فلزی، کارایی حرارتی واقعی دیوار را کاهش می‌دهد.

بیشتر بخوانید: الزامات حرارتی دیوار چیست؟

۴. الزامات مربوط به پل حرارتی

• بلوک والاکس XPS Plus: این بلوک با چسب مخصوص والاکس (خمیر درزگیر) به ضخامت تنها ۱ میلی‌متر چینش می‌شود . حذف ملات ماسه سیمان سنتی و یکپارچگی هسته XPS، پل‌های حرارتی در بندها را به صفر نزدیک می‌کند.
• دیوار دوجداره سنتی: ملات ماسه سیمان ضخیم در دو جدار و بست‌های فلزی مهارکننده دو دیوار (Wall Ties) که از میان عایق عبور می‌کنند، به عنوان پل‌های حرارتی بزرگ عمل کرده و فرار گرما را تشدید می‌کنند.

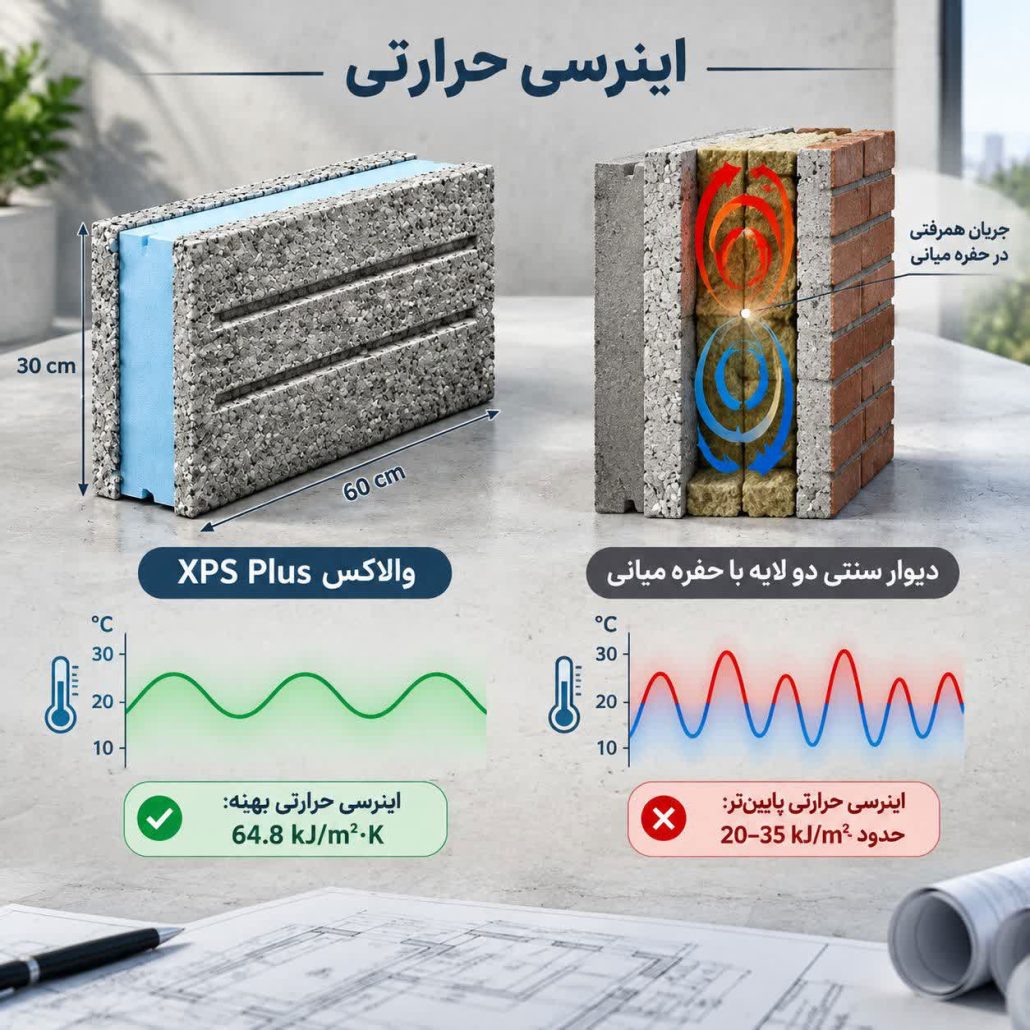

۵. اینرسی حرارتی

• بلوک والاکس XPS Plus: به دلیل ساختار کامپوزیتی متوازن (پوسته‌های بتنی در طرفین و هسته XPS در مرکز) دارای اینرسی حرارتی بهینه‌ای 64.8  { kJ/m}^2. {K}) است که نوسانات دمایی را تعدیل کرده و دمای داخلی را در محدوده آسایش تثبیت می‌کند.
• دیوار دوجداره سنتی: دارای اینرسی حرارتی بالایی به دلیل جرم بنایی طرفین است؛ اما در صورت جابه‌جایی یا عدم نشست صحیح عایق میانی، جریان‌های همرفتی هوا در حفره ایجاد شده و کارایی اینرسی را مختل می‌کند.

بیشتر بخوانید: مقایسه بلوک والاکس با هبلکس

۶. پیوستگی و مقاومت در برابر زلزله

• بلوک والاکس XPS Plus: کاملاً منطبق بر پیوست ۶ آیین‌نامه ۲۸۰۰ زلزله طراحی شده است. دو پوسته بتنی جهت جلوگیری از جداشدگی (Delamination)، توسط مش فایبرگلاس و ۵ عدد اتصال بتنی صلب (Stitching) به یکدیگر دوخته شده‌اند. همچنین مجهز به اتصال کام و زبانه، دوخت عمودی با میخ و الیاف پلی‌پروپیلن (PP) در بافت بتن برای کنترل ترک‌ها است .
• دیوار دوجداره سنتی: در زلزله بسیار آسیب‌پذیر است. اگر بست‌های مهارکننده بین دو جدار درست اجرا نشوند یا دچار خوردگی شوند، جدار خارجی به راحتی دچار شکست خارج از صفحه شده و پرتاب می‌گردد. همچنین وزن سنگین دیوار، نیروی اینرسی زلزله را افزایش می‌دهد .

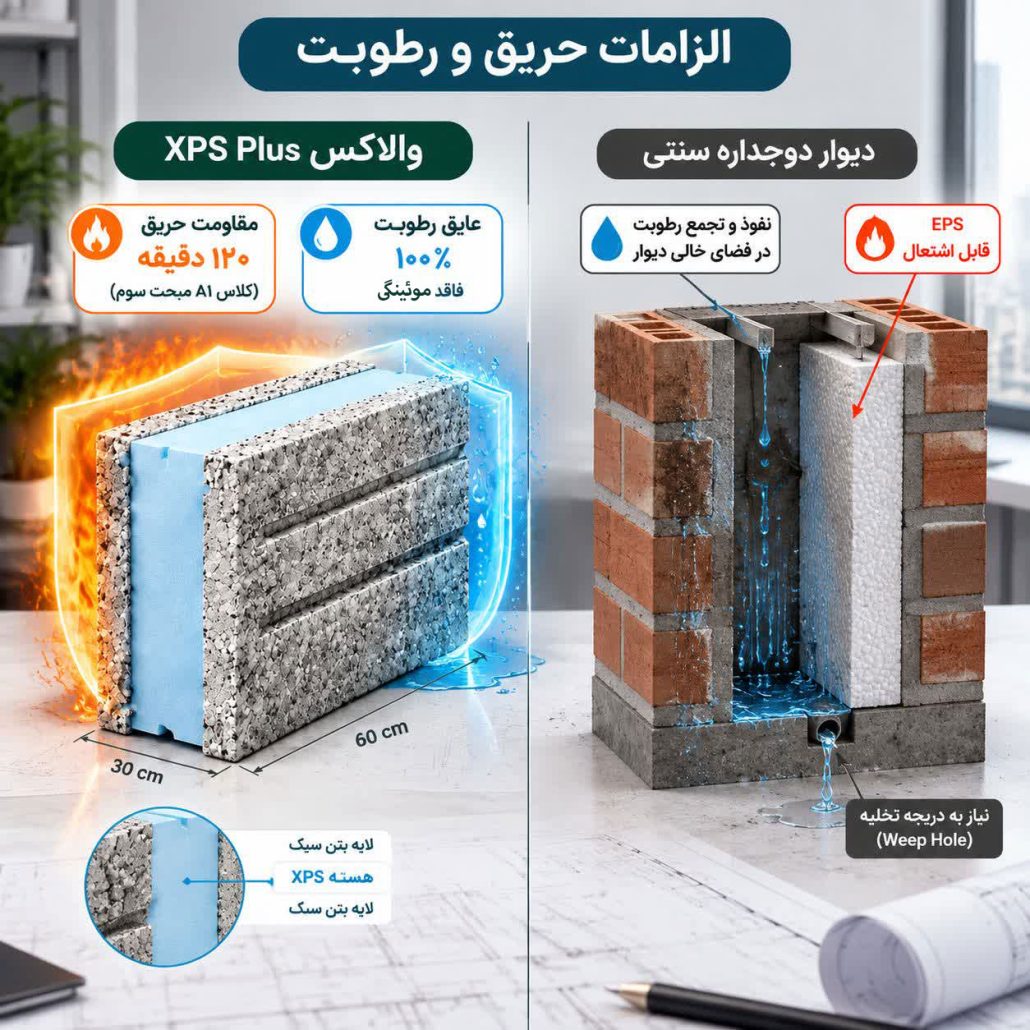

۷. الزامات حریق و رطوبت

• بلوک والاکس XPS Plus:
  • حریق: طبق بند ۳-۱-۱-۵۳ مبحث سوم مقررات ملی، ساختار باربر بتنی آن در دسته مصالح غیرقابل سوختن کلاس A1 قرار دارد و فوم XPS کاملاً با بتن نسوز احاطه شده است. این دیوار بیش از ۱۲۰ دقیقه در برابر شعله مستقیم آتش مقاومت می‌کند.
  • رطوبت: جذب آب استاندارد (۲۸۰ لیتر بر مترمکعب) داشته، فاقد موئینگی است و فوم سلول‌بسته XPS مانع از نفوذ نم و میعان می‌شود.
• دیوار دوجداره سنتی:
  • حریق: اگر عایق میانی پشم سنگ باشد، نسوز است ؛ اما اگر از یونولیت (EPS) معمولی استفاده شود، خطر اشتعال در حفره وجود دارد.
  • رطوبت: نفوذ آب از طریق جدار خارجی به داخل حفره متداول است و نیازمند تعبیه سوراخ‌های تخلیه (Weep Holes) و لایه‌های عایق رطوبتی مجزا است.

بیشتر بخوانید : عایق بندی حرارتی دیوار

۸. چسبندگی با اندود سیمانی و گچی

• بلوک والاکس XPS Plus: دارای شیارهای سطحی قائم‌الزاویه به عمق ۱.۵ سانتی‌متر روی بدنه بتنی است . این شیارها درگیری مکانیکی عالی ایجاد کرده و چسبندگی فوق‌العاده‌ای با انواع اندود گچی، سیمانی و ملات نما تر اندود (ملات) عایق حرارت والاکس (بدون نیاز به رابیتس) فراهم می‌سازند .
• دیوار دوجداره سنتی: چسبندگی اندود وابسته به جنس بلوک‌های مورد استفاده در جدار داخلی و خارجی (سیمانی، سفالی یا لیکا) است و در برخی موارد نیازمند رابیتس‌کاری یا پرایمرزنی است.

بیشتر بخوانید : مقایسه بلوک والاکس با بلوک سیمانی

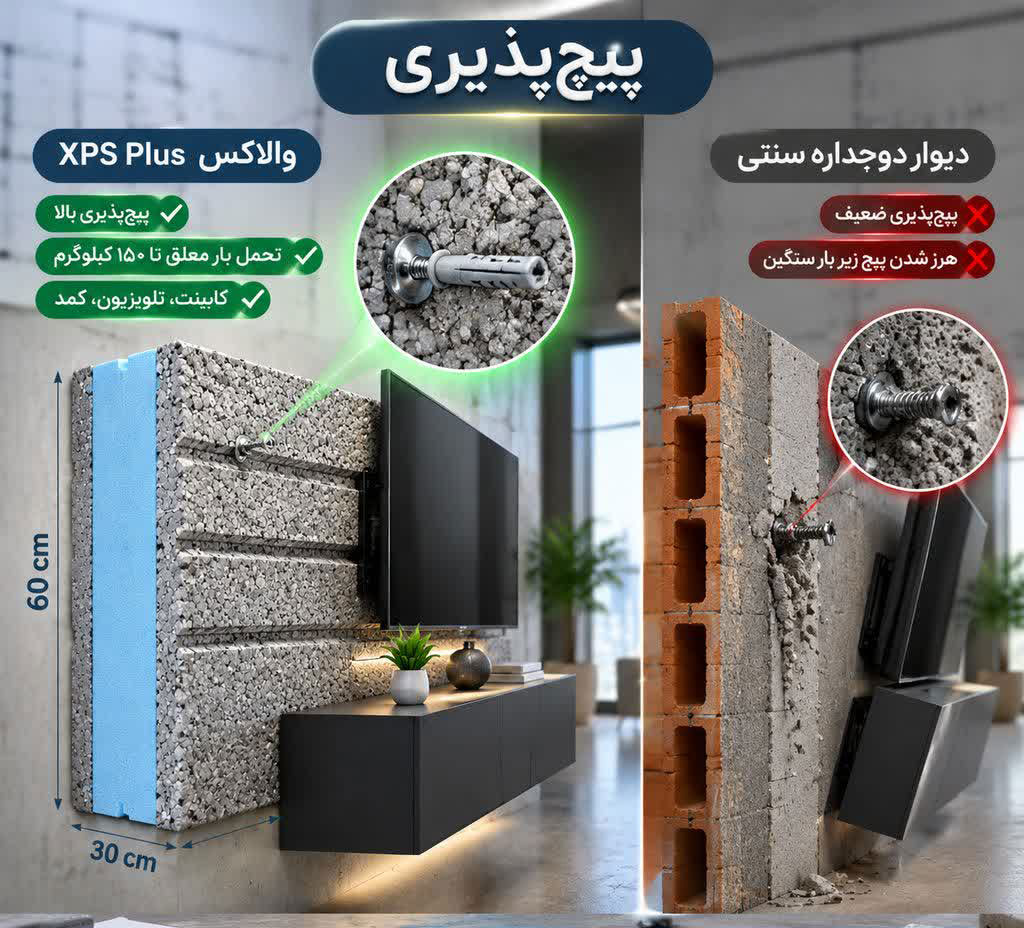

۹. پیچ‌پذیری

• بلوک والاکس XPS Plus: به دلیل تراکم پوسته بتنی، دارای پیچ‌پذیری و مقاومت سطحی بالایی است؛ به طوری که یک پیچ و رول‌پلاک روی دیوار والاکس تا ۱۵۰ کیلوگرم بار معلق (کابینت، تلویزیون، کمد) را تحمل می‌کند .
• دیوار دوجداره سنتی: اگر جدار داخلی از بلوک‌های پوکه‌ای یا سفالی باشد، پیچ‌پذیری ضعیفی داشته و تحت بارهای سنگین احتمال هرز شدن پیچ وجود دارد.

۱۰. عایق صوتی

• بلوک والاکس XPS Plus: مطابق با مبحث ۱۸ مقررات ملی استاندارد ISO 140-3، تراز صدا را بین ۴۵ تا ۵۵ دسی‌بل (بر حسب ضخامت) کاهش می‌دهد و عایق صوتی فوق‌العاده‌ای ایجاد می‌کند.
• دیوار دوجداره سنتی: به دلیل ساختار «جرم-فنر-جرم» با پشم سنگ، افت صدای خوبی بین ۴۵ تا ۵۰ دسی‌بل دارد ؛ اما در صورت وجود درزهای هوایی در بنّایی یا بست‌های صلب فلزی، انتقال صدا رخ می‌دهد .

بیشتر بخوانبد : بهترین بلوک عایق حرارت و صدا

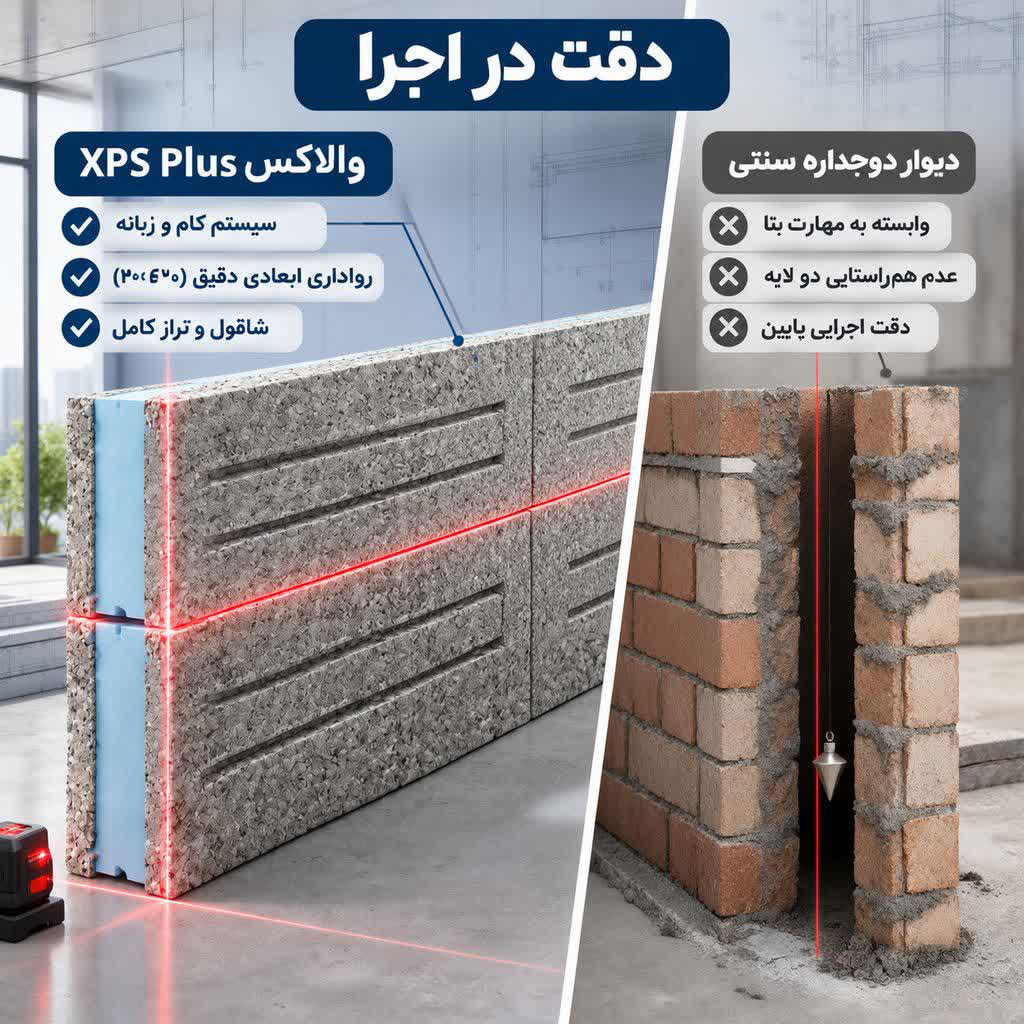

۱۱. دقت در اجرا

• بلوک والاکس XPS Plus: قطعات پیش‌ساخته کام و زبانه‌دار با رواداری ابعادی بسیار دقیق (طول ۶۰، ارتفاع ۳۰ سانتی‌متر) هستند که دیواری کاملاً شاقول و صاف تحویل می‌دهند .
• دیوار دوجداره سنتی: وابستگی شدیدی به مهارت بنّا دارد. هم‌راستا کردن دو دیوار مجزا، حفظ فاصله یکنواخت حفره و نصب درست عایق میانی، دقت اجرایی پایینی در کارگاه ایجاد می‌کند.

۱۲. متراژ کار در روز

• بلوک والاکس XPS Plus: اجرای تک‌مرحله‌ای با خمیر درزگیر دارد؛ یک بنّا و دو کارگر می‌توانند روزانه تا ۶۰ مترمربع دیوارچینی کامل انجام دهند .
• دیوار دوجداره سنتی: فرآیندی بسیار کند و چندمرحله‌ای دارد (دیوارچینی جدار اول، نصب عایق و بست‌ها، دیوارچینی جدار دوم) و سرعت اجرای روزانه آن بسیار پایین است (حدود ۱۵ تا ۲۵ مترمربع)

۱۳. نیاز به تعمیر و نگهداری

• بلوک والاکس XPS Plus: هسته عایق XPS در مرکز دو پوسته بتنی محصور شده و در برابر ضربه، آفتاب و تنش‌های دمایی کاملاً محافظت می‌شود؛ در نتیجه صفر درصد نیاز به تعمیر و نگهداری در درازمدت دارد.
• دیوار دوجداره سنتی: عایق میانی ممکن است به مرور زمان دچار نشست، جذب رطوبت یا شکم‌دادگی شود که بازسازی آن مستلزم تخریب بخشی از دیوار است .

۱۴. سهولت تعمیر و نگهداری و درج تأسیسات

• بلوک والاکس XPS Plus: شیارزنی جهت درج لوله‌های برق و تأسیسات با فرز یا شیارزن دستی به راحتی و بدون هیچ‌گونه شکستگی یا پرت مصالح انجام می‌شود.
• دیوار دوجداره سنتی: کندن شیار روی جدار داخلی سنتی اغلب باعث خرد شدن بلوک، آسیب به عایق میانی یا ریزش ملات درون حفره می‌شود .

۱۵. عوامل تاثیرگذار بر دوام

• بلوک والاکس XPS Plus: وجود الیاف PP (جمع‌شدگی کمتر از ۰.۰۶۵٪) ، عدم موئینگی بتن، مش فایبرگلاس و هسته XPS یکپارچه، دوام چند ده ساله آن را تضمین می‌کند .
• دیوار دوجداره سنتی: پوسیدگی یا زنگ‌زدگی بست‌های فلزی مهارکننده، نشست عایق میانی و نفوذ نم از جدار خارجی، دوام کلی سیستم را تهدید می‌کند .

۱۶. هزینه تمام شده و اقتصاد پروژه

• بلوک والاکس XPS Plus: به دلیل اجرای تک‌مرحله‌ای، حذف ملات سنتی، کاهش مصرف گچ و خاک، عدم نیاز به خرید عایق مجدد و صرفه‌جویی ۱۲ تا ۱۹ سانتی‌متری در ضخامت دیوار (افزایش متراژ مفید قابل فروش)، هزینه تمام‌شده کلی پروژه را به شدت کاهش می‌دهد.
• دیوار دوجداره سنتی: هزینه دستمزد دو برابری برای دیوارچینی دبل، خرید عایق میانی مجدد، مصرف بالای ملات ماسه سیمان و از دست رفتن زیربنای مفید، هزینه تمام‌شده واقعی را به شدت افزایش می‌دهد .

بیشتر بخوانید: مقایسه بلوک والاکس با بلوک سفالی

جدول مقایسه جامع بلوک والاکس XPS Plus و دیوار دوجداره سنتی

نتیجه‌گیری مهندسی

اجرای دیوار دوجداره سنتی در کارگاه به دلیل نیاز به دیوارچینی دو لایه‌ای، مصرف ملات سنگین، خطرات لرزه‌ای جدار خارجی و افت شدید متراژ مفید آپارتمان، روشی پرهزینه و کند محسوب می‌شود .

در مقابل، بلوک عایق والاکس XPS Plus با تلفیق صنعتی بتن سبک و فوم XPS، ارائه مقاومت حرارتی فوق‌العاده R=2.0 تا 3.18 مهار کامل پل‌های حرارتی با چسب ۱ میلی‌متری، پایداری لرزه‌ای بر اساس آیین‌نامه ۲۸۰۰ و حفظ متراژ مفید ساختمان، پیشرفته‌ترین، اقتصادی‌ترین و مطمئن‌ترین جایگزین برای دیوارهای دوجداره سنتی در صنعت ساخت‌وساز مدرن است.
