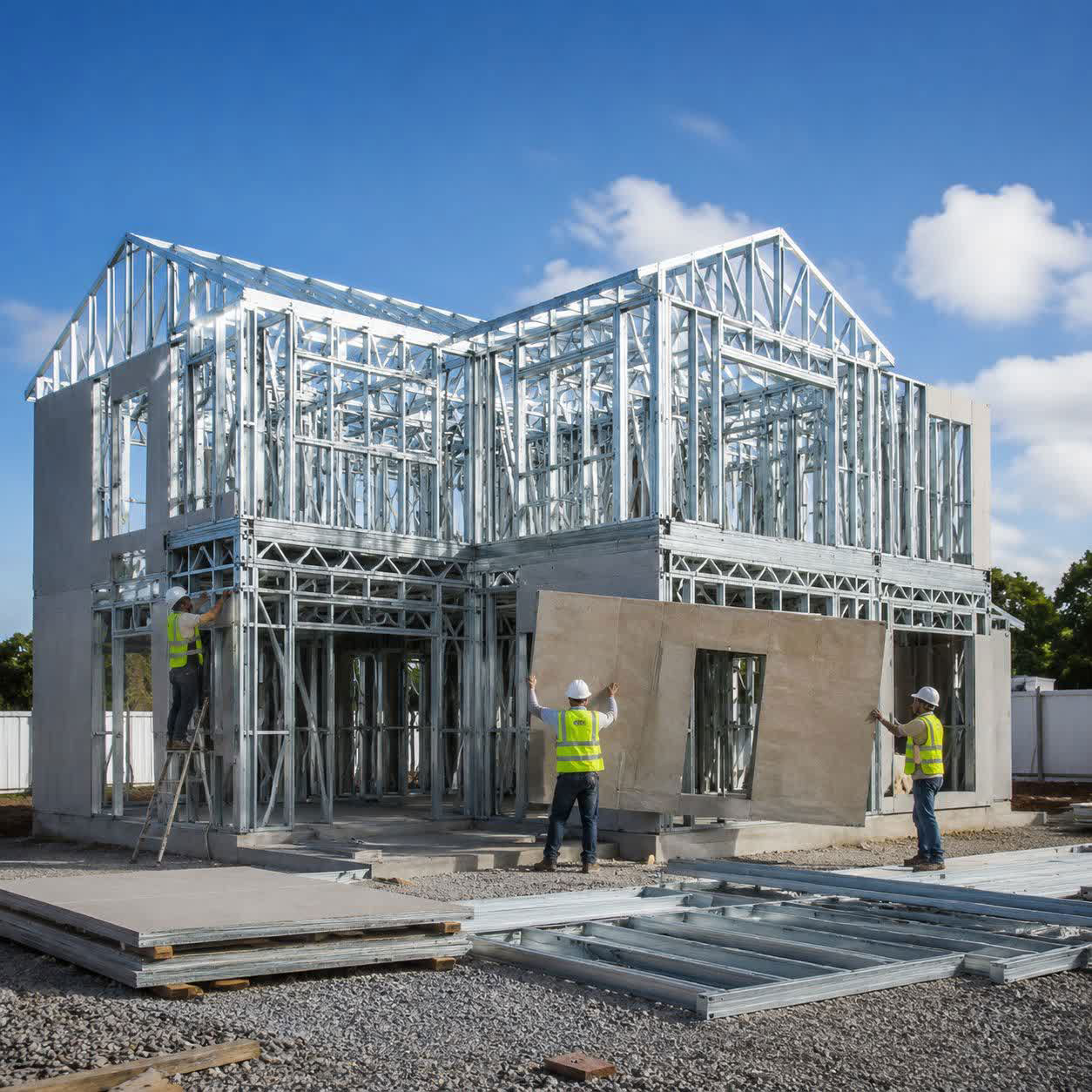

نحوه اجرای سازه LSF

سیستم قاب فولادی سبک یا سازه‌های LSF (Light Steel Frame) یکی از پیشرفته‌ترین روش‌های ساخت‌وساز خشک محسوب می‌شود که به دلیل وزن بسیار کم و رفتار لرزه‌ای عالی، جایگاه ویژه‌ای در مهندسی عمران پیدا کرده است. در این مقاله تخصصی از بلاگ والاکس، قصد داریم با رویکردی مهندسی به بررسی نحوه اجرای سازه lsf بپردازیم و جزئیات فنی آن را در تلفیق با بلوک‌های عایق والاکس و الزامات مباحث ۱۸ و ۱۹ مقررات ملی ساختمان بررسی کنیم.

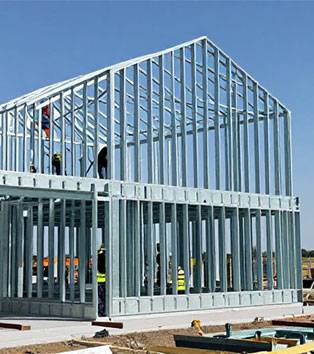

سازه LSF چیست؟

پیش تر در والاکس به سوال سازه LSF چیست، به طور کامل پاسخ دادیم. سازه LSF یک سیستم ساختمانی پیش‌ساخته است که بر پایه مقاطع فولادی سردنورد شده  (Cold-Formed Steel) با ورق‌های گالوانیزه نازک (معمولاً ضخامت 0.6 تا 2.5 میلی‌متر) بنا می‌شود. این سازه‌ها به صورت شبکه‌ای از اعضای باربر  (Stud) و اعضای افقی  (Track)تشکیل شده و یکپارچگی سازه‌ای بالایی را ایجاد می‌کنند.

اجزای اصلی سازه ال اس اف

• استاد  (Stud)  و رانر :(Track) مقاطع C و U شکل که به ترتیب به عنوان ستونک‌های باربر ثقلی و مسیرهای راهنمای افقی عمل می‌کنند.
• جویست‌ها (Joists) :تیرچه‌های سقف که بارهای کف را تحمل می‌کنند.
• پوشش‌های سازه‌ای: صفحات OSB یا سمنت بورد برای تامین مقاومت برشی.
• مصالح پرکننده و عایق: مانند پنل های والاکس که نقش اساسی در تامین الزامات آکوستیک و ترمودینامیک دیوارها دارند.

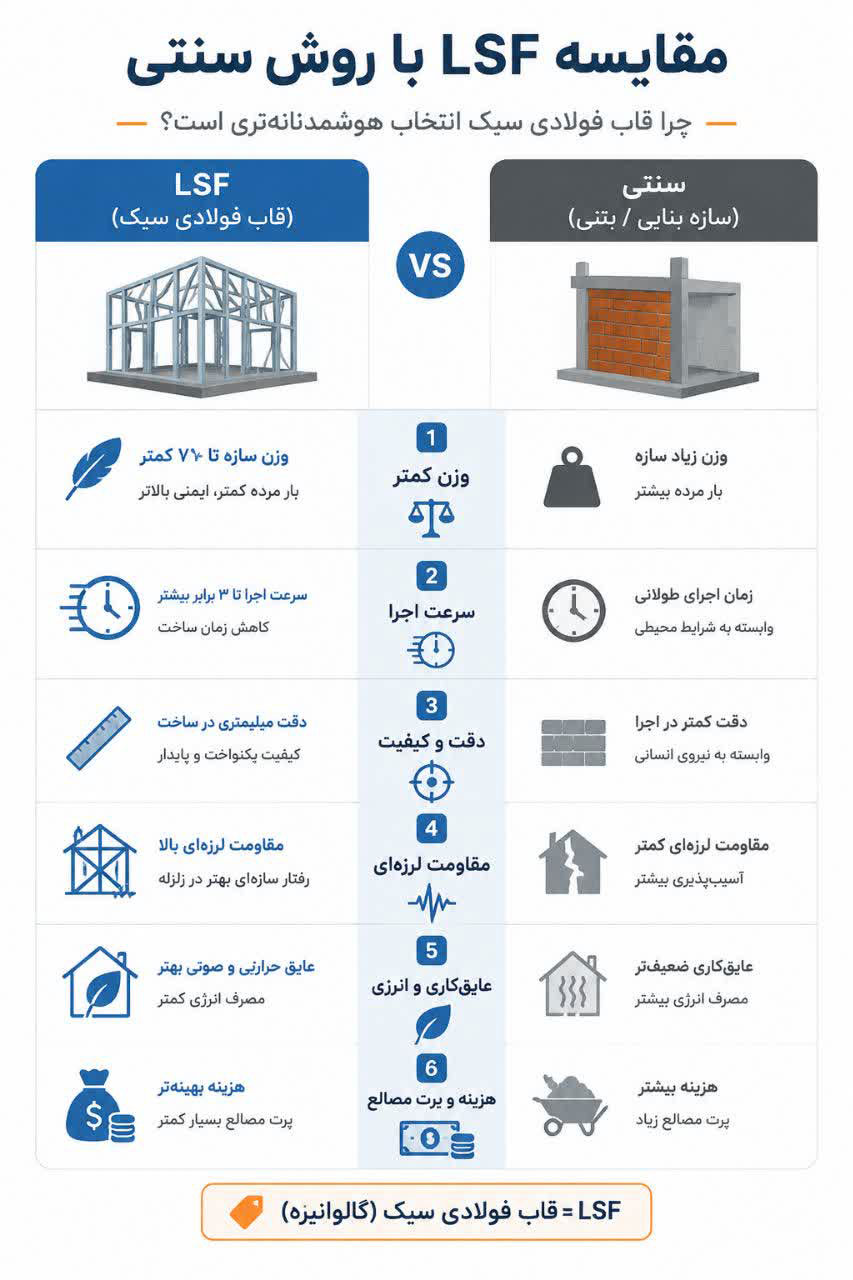

کاربردهای سازه LSF

• ساخت ویلاها و ساختمان‌های مسکونی تا 3 طبقه.
• اضافه‌اشکوب (افزایش طبقات روی ساختمان‌های موجود) به دلیل وزن مرده  (Dead  Load) بسیار پایین.
• شهرک‌سازی‌های سریع و کمپ‌های مهندسی.

بیشتر بخوانید: درای وال چیست؟

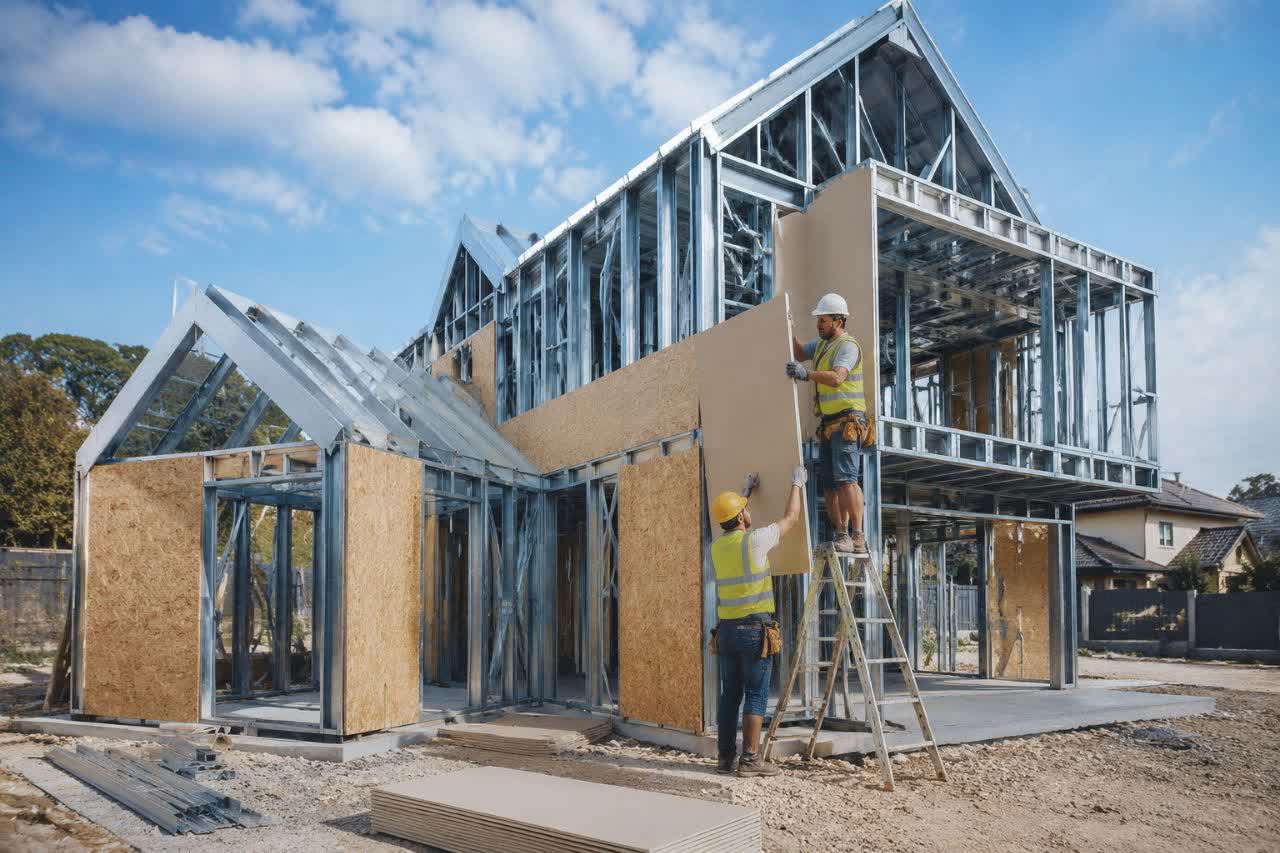

مراحل اجرای سازه LSF

اجرای این سیستم نیازمند رویکردی شبیه به مهندسی مکانیک در دقت، و مهندسی عمران در پایداری است:

۱. طراحی مهندسی و یکپارچه‌سازی (CAD/CAM)

در این مرحله، بارهای وارده (مرده، زنده، برف، باد و زلزله) بر اساس آیین‌نامه‌های بارگذاری محاسبه می‌شوند. نرم‌افزارهای طراحی LSF مستقیماً به دستگاه‌های تولید متصل هستند سیستم (CAD/CAM)خروجی طراحی شامل فایل‌هایی است که محل دقیق برش‌ها، سوراخ‌های تاسیساتی (Service Holes) و محل قرارگیری پیچ‌ها (Dimples) را با دقت دهم میلی‌متر مشخص می‌کند.

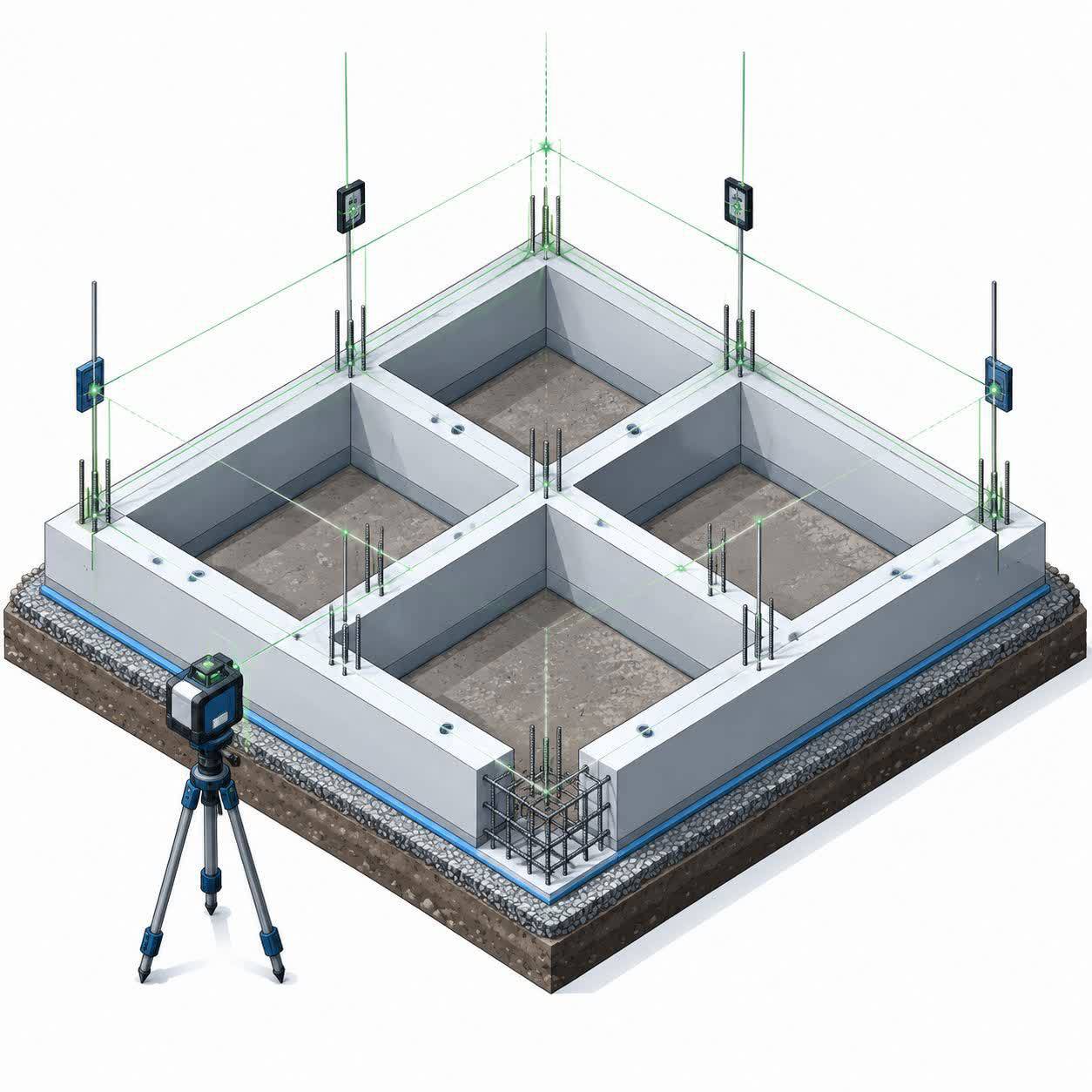

۲. اجرای فونداسیون با تلورانس صفر

فونداسیون سازه LSF معمولاً به صورت شناژ مخفی یا نواری اجرا می‌شود. تفاوت اصلی آن با سازه‌های سنتی، الزام به «تراز بودن مطلق» سطح بتن (Leveling) است؛ زیرا مقاطع فولادی امکان رگلاژ با ملات را ندارند. پیش از نصب رانرها، از یک لایه عایق رطوبتی (DPC) بین مقطع فولادی و بتن استفاده می‌شود تا از خوردگی گالوانیک جلوگیری گردد.

۳. تولید و مونتاژ مقاطع

تولید مقاطع توسط دستگاه‌های CNC رول‌فرمینگ انجام می‌شود. مونتاژ پانل‌ها به دو روش «در کارخانه» (Panelized) یا «درجا» (Stick-built) صورت می‌گیرد. در اتصال اعضا به یکدیگر (استاد به رانر)، استفاده از پیچ‌های خودکار سرتخت (Wafer head self-drilling screws)  الزامی است. هیچ‌گونه جوشکاری در این سازه مجاز نیست، زیرا حرارت جوش، لایه روی (Zinc) محافظ را می‌سوزاند و مقطع را مستعد زنگ‌زدگی می‌کند.

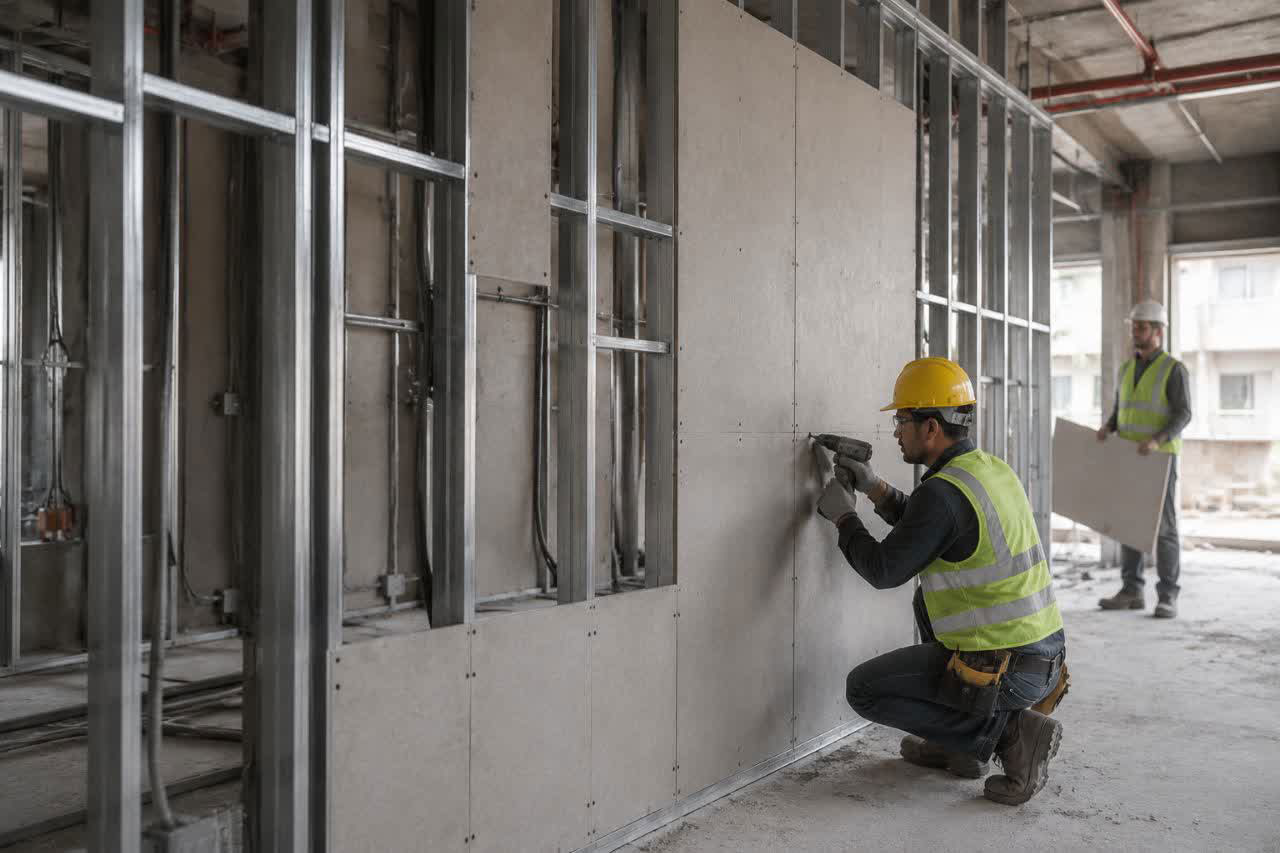

۴. اجرای دیوارها و ادغام با پنل والاکس

پس از برپایی اسکلت دیوار، روی استادها و رانرها با پنل های والاکس پوشش داده می شود. این پنل ها با استفاده از چسب‌های مخصوص یا ملات‌های لایه نازک پلیمری اجرا می‌شوند. مقاومت فشاری بالای پنل های والاکس در ترکیب با استادهای فولادی، ظرفیت باربری محور (Axial Load Capacity) دیوار را افزایش داده و از کمانش موضعی

(Local Buckling) مقاطع نازک فولادی جلوگیری می‌کند.

پنل فوق سبک درای وال والاکس

۵. اجرای سیستم سقف (Flooring & Roofing)

سقف بین طبقات با استفاده از تیرچه‌های C شکل (Joist) اجرا می‌شود. برای صلبیت دیافراگم سقف، روی تیرچه‌ها ورق‌های فولادی گالوانیزه ذوزنقه‌ای (Steel Deck) نصب شده و پس از آرماتوربندی حرارتی، یک لایه بتن سبک (ضخامت حدود 5 تا 8 سانتی‌متر) روی آن ریخته می‌شود. این بتن علاوه بر یکپارچگی، لرزش سقف (Vibration)را هنگام راه رفتن خنثی می‌کند.

۶. تاسیسات و اجرای سیستم‌های الکتریکال و مکانیکال

لوله‌های آب و کابل‌های برق از سوراخ‌های از پیش پانچ‌شده در جان استادها عبور می‌کنند. برای جلوگیری از پارگی کابل‌ها و لوله‌ها بر اثر لبه‌های تیز ورق فولادی، از حلقه‌های محافظ پلاستیکی (Grommets) استفاده می‌شود.

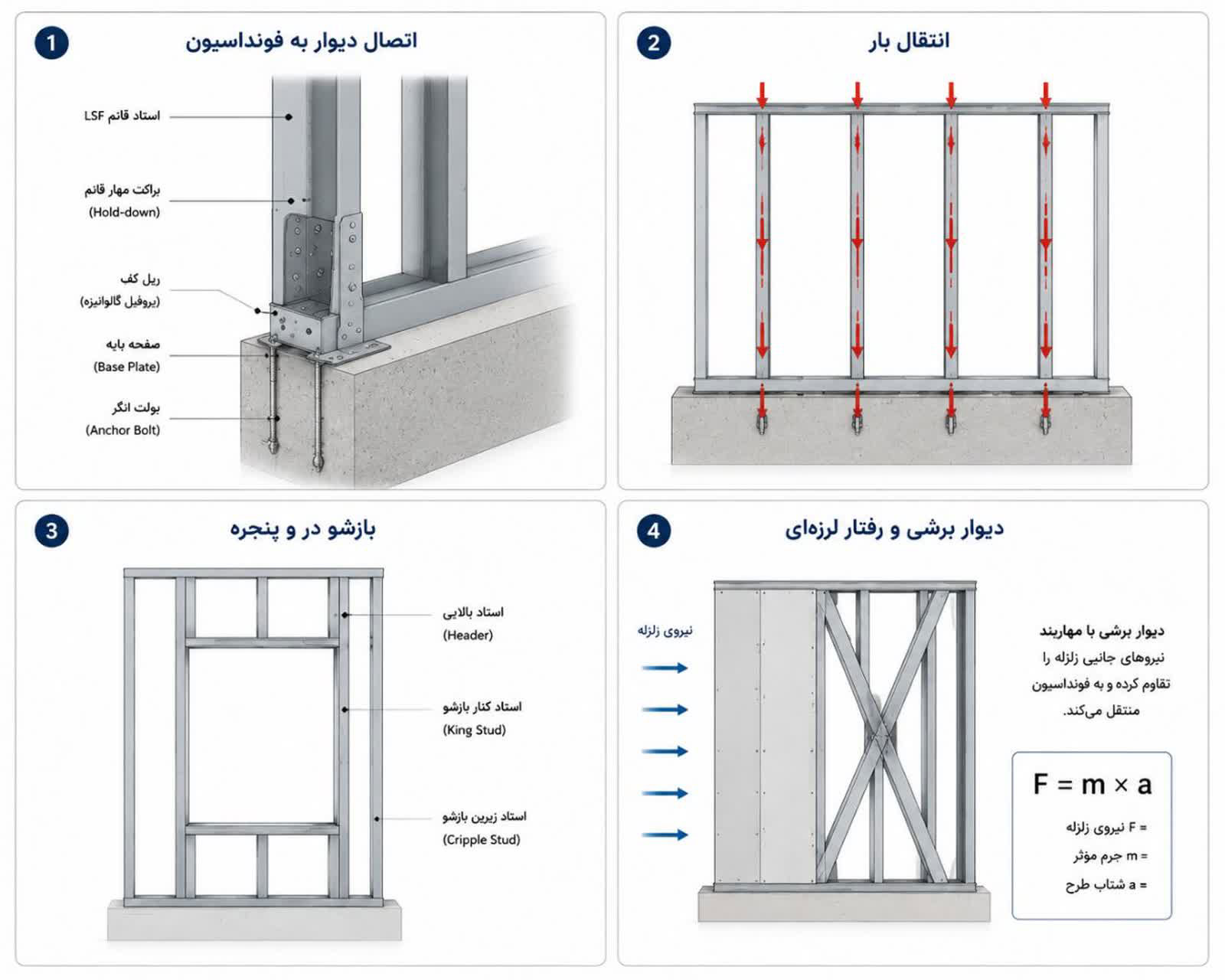

دیتیل اجرایی سازه LSF

دیتیل‌های اجرایی در سیستم LSF مرز بین یک سازه ایمن و یک سازه ناپایدار را تعیین می‌کنند:

۱. دیتیل اتصال دیوار به فونداسیون (Hold-down & Anchor Bolts)

برای مهار نیروهای برشی ناشی از زلزله، رانر کف با انکربولت‌های انبساطی یا شیمیایی به بتن متصل می‌شود. اما برای مقابله با نیروی بلندکننده (Uplift Force) در لبه‌های دیوارهای برشی، از قطعات فولادی ضخیم‌تری به نام Hold-down استفاده می‌شود. این قطعات به استاد انتهایی پیچ شده و توسط یک بولت ضخیم کششی مستقیماً در عمق فونداسیون مهار می‌شوند.

۲. دیتیل انتقال بار

قانون طلایی در LSF، «انتقال مستقیم بار» است. دیتیل اتصال باید به گونه‌ای باشد که جان تیرچه سقف (Joist) ، دقیقاً در امتداد جان استاد دیوار (Stud) زیرین خود قرار گیرد. حداکثر خطای مجاز در این هم‌راستایی 19 میلی‌متر است. این دیتیل مانع از ایجاد لنگر خمشی در رانر افقی می‌شود.

۳. دیتیل بازشوها (در و پنجره)

قطع کردن استادها برای ایجاد پنجره، مسیر انتقال بار را مختل می‌کند. دیتیل صحیح شامل موارد زیر است:

• نعل درگاه (Header): یک مقطع قوطی‌شکل مرکب از دو مقطع C که بار سقف را روی بازشو تحمل می‌کند.
• کینگ استاد (King Stud): استادهای پیوسته و کاملی که در دو طرف بازشو از کف تا سقف کشیده می‌شوند.
• جک استاد (Jack Stud): ستونک‌های کوتاهی که زیر نعل درگاه قرار گرفته و بار آن را به فونداسیون منتقل می‌کنند.

۴. دیتیل رفتار لرزه‌ای و دیوارهای برشی رابطه پایه دینامیک زلزله

(F=m×a)

فرمول بالا نشان می‌دهد که کاهش جرم (m)، نیروی زلزله (F) را به حداقل می‌رساند. دیتیل لرزه‌ای LSF شامل استفاده از تسمه‌های فولادی مورب (X-Bracing) یا صفحات OSB است که به دیوارها پیچ می‌شوند. هنگامی که این فریم‌های سبک با پنل های والاکس پر می‌شوند، پنل ها به عنوان یک میراگر (Damper) عمل کرده و با ایجاد اصطکاک داخلی، انرژی سینتیک زلزله را مستهلک می‌کنند.

۵. دیتیل عایق‌بندی و الزامات مباحث ۱۸ و ۱۹

یکی از نقاط ضعف مقاطع فولادی، ایجاد «پل حرارتی» است، زیرا فولاد رسانای عالی حرارت است. دیتیل اجرایی والاکس این مشکل را حل می‌کند. پنل های والاکس با پوشش دادن روی استادها، ضریب انتقال حرارت سیستم را به شدت کاهش می‌دهند.

رابطه مقاومت و انتقال حرارت (U=1/R)

با اجرای پنل والاکس، شاخص مقاومت حرارتی (R- value) افزایش یافته و الزامات سخت‌گیرانه مبحث ۱۹ مقررات ملی به راحتی تامین می‌شود.

از نظر مبحث ۱۸ (آکوستیک)، ترکیب جرم پنل های والاکس و لایه‌های هوای محبوس در متریال آن‌ها، شاخص انتقال کلاس صدا (STC) را به بالای 50 دسی‌بل ارتقا داده و انتقال صدای کوبه‌ای و هوابرد را مسدود می‌کند.

مزایای اجرای سازه LSF

• سرعت اجرای بالا: تا ۵۰ درصد سریع‌تر از روش‌های سنتی.
• وزن کم ساختمان: کاهش بار مرده تا ۶۰ درصد و در نتیجه کاهش ابعاد فونداسیون.
• مقاومت در برابر زلزله: عملکرد یکپارچه و منعطف در برابر شتاب‌های لرزه‌ای.
• کاهش پرت مصالح: به دلیل تولید ماشینی و ابعاد دقیق (Tolerance بسیار پایین).
• اجرای خشک و تمیز: کاهش چشمگیر مصرف آب در کارگاه ساختمانی.
• صرفه‌جویی انرژی: در صورت استفاده از پنل های والاکس، هدررفت انرژی به صفر میل کرده و الزامات مبحث ۱۹ کاملاً پاس می‌شود.

معایب سازه LSF

• محدودیت تعداد طبقات: معمولاً تا 3 طبقه مجاز است و برای برج‌سازی مناسب نیست.
• نیاز به اجرای تخصصی: مونتاژ این سازه‌ها نیازمند اکیپ‌های آموزش‌دیده و مهندسین مجرب است.
• حساسیت به خطای اجرایی: هرگونه عدم تراز بودن در فونداسیون یا خطای میلی‌متری در مونتاژ، عملکرد کل سیستم را مختل می‌کند.
• هزینه اولیه برخی متریال‌ها: هزینه تامین ورق گالوانیزه و پیچ‌های مخصوص ممکن است در نگاه اول نسبت به مصالح بنایی بیشتر باشد، هرچند در هزینه کل پروژه جبران می‌شود.

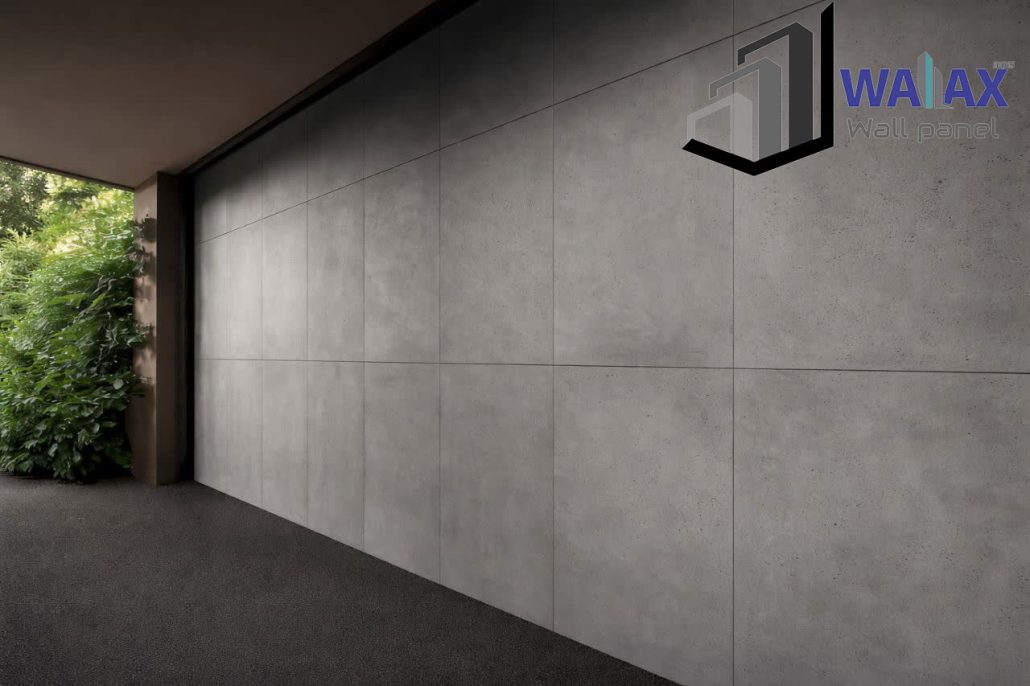

معرفی پنل تخصصی والاکس (60×120×3 سانتی‌متر)؛ پوشش ایده‌آل دیوارهای LSF

علاوه بر بلوک‌های پرکننده، استفاده از پنل‌های پیش‌ساخته والاکس با ابعاد دقیق 60 * 120 سانتی‌متر و ضخامت بهینه 3 سانتی‌متر، یکی از مدرن‌ترین روش‌ها برای پوشش دیوارهای داخلی و خارجی در سیستم LSF است. متریال پایه این پنل‌ها ترکیبی هوشمندانه از بتن سبک، گرانول‌های پلی‌استایرن، الیاف پلیمری، نانو مواد و پومیس است که آن را به جایگزینی بی‌رقیب برای سیستم‌های سنتی و حتی پانل‌های گچی تبدیل کرده است.

پنل فوق سبک درای وال والاکس

مشخصات فنی و متریال‌شناسی پنل والاکس

• ابعاد هندسی: 60×120 سانتی‌متر
• ضخامت: 3 سانتی‌متر
• وزن واحد سطح: تنها 24 کیلوگرم بر متر مربع (کاهش چشمگیر بار مرده)
• نوع ساختار: بتن سبک الیافی با قابلیت ماشین‌کاری (برش و سوراخ‌کاری بسیار آسان)

چرا پنل والاکس بهترین مکمل برای سازه LSF است؟ (مزایای عملکردی)

۱. کاهش وزن و ارتقای ایمنی لرزه‌ای: با وزن بسیار پایین این پنل‌ها، بار مرده ساختمان به حداقل می‌رسد که نتیجه آن عملکرد بهتر سازه در برابر شتاب زلزله است.

۲. عملکرد حرارتی، صوتی و حریق: این پنل‌ها کاملاً نسوز و مقاوم در برابر حریق هستند. همچنین ساختار متخلخل و الیافی آن‌ها، عایق‌بندی حرارتی و صوتی دیوار را به شدت ارتقا داده و با الزامات مبحث ۱۹ کاملاً هم‌خوانی دارد.

۳. رفتار مکانیکی عالی: پیچ‌پذیری بالا بدون ترک‌خوردگی، مقاومت در برابر ضربات نقطه‌ای و گسترده، و چسبندگی بی‌نظیر با انواع اندودهای گچی و سیمانی.

۴. مدیریت رطوبت: جذب آب در محدوده استاندارد و عدم انتقال رطوبت، این محصول را برای اقلیم‌های گوناگون مناسب می‌سازد.

۵. اجرای کاملاً خشک: حذف ملات‌های سنتی، سرعت نصب بالا و کاهش هزینه‌های بالاسری پروژه و حمل‌ونقل.

بهینه‌سازی معماری و افزایش فضای مفید داخلی

یکی از چالش‌های دیوارچینی سنتی، اشغال فضای زیاد توسط مصالح و اندودهای ضخیم است. ضخامت 3 سانتی‌متری پنل والاکس در کنار حذف لایه‌های اضافی گچ‌وخاک، باعث افزایش مساحت مفید در پلان معماری می‌شود. این ویژگی بازدهی اقتصادی پروژه‌های انبوه‌سازی را به شکل ملموسی افزایش می‌دهد.

دیتیل اجرایی و نصب پنل والاکس روی اسکلت LSF

اجرای این پنل‌ها بر روی استادهای گالوانیزه شامل مراحل دقیق زیر است:

1. اتصال مکانیکی: پنل‌ها به صورت مستقیم و با استفاده از پیچ‌های خودکار سرتخت (Self-drilling screws) به جان مقاطع فولادی (Studs)متصل می‌شوند.
2. درزگیری اصولی: برای جلوگیری از ترک‌های ناشی از تنش‌های حرارتی سازه، رعایت درز انبساط استاندارد بین پنل‌ها الزامی است. این درزها سپس با چسب‌های پلی‌اورتان یا ملات‌های الاستیک مخصوص بندکشی می‌شوند.
3. نازک‌کاری نهایی: به دلیل سطح یکپارچه و چسبندگی بالای پنل والاکس، بلافاصله پس از نصب می‌توان مراحل فینیشینگ اعم از رنگ‌آمیزی، اجرای کاغذ دیواری، میکروسیمنت یا سایر پوشش‌های دکوراتیو را پیاده‌سازی کرد.
