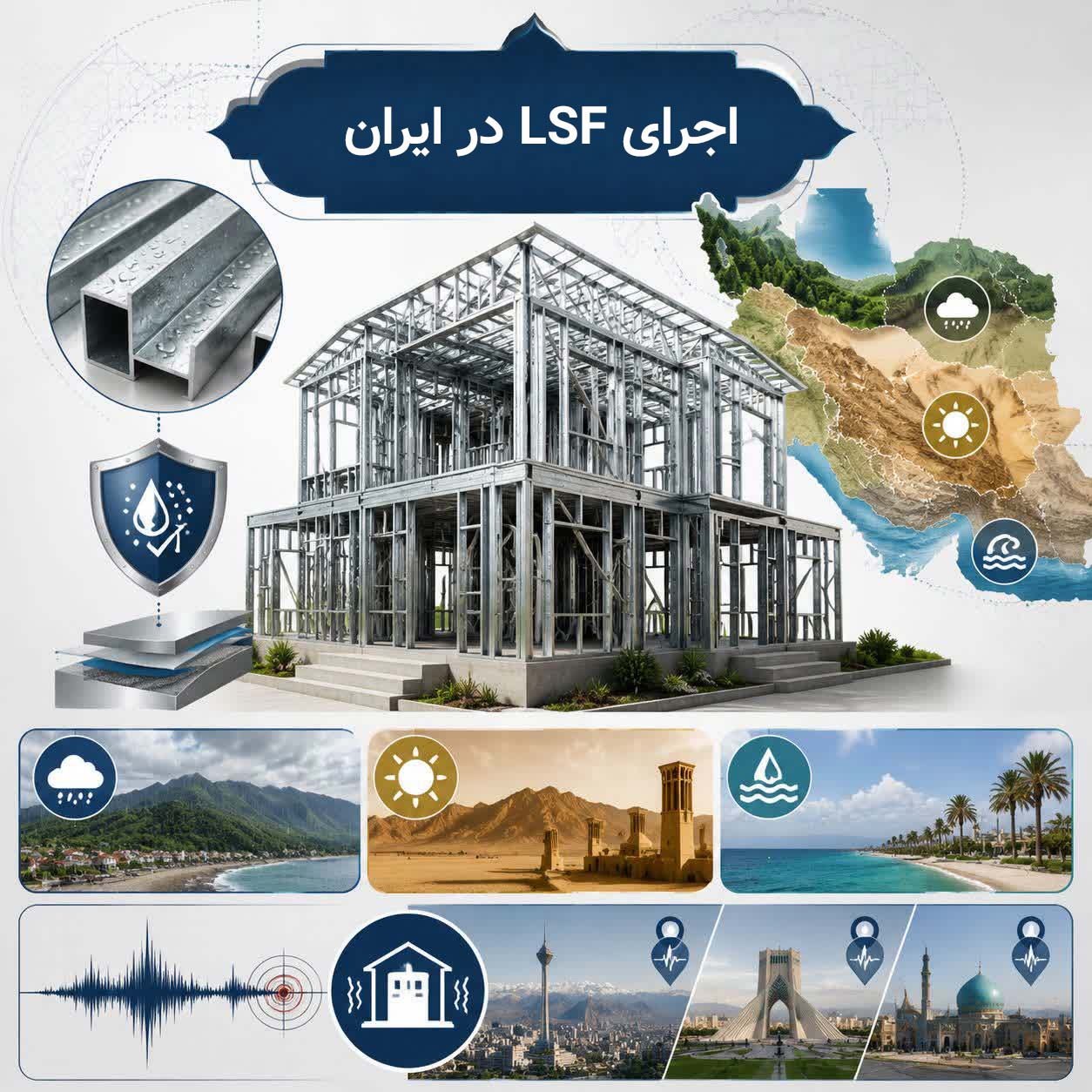

اجرای LSF در ایران

سیستم قاب فولادی سبک یا LSF (Light Steel Frame) مبتنی بر مقاطع فولادی سردنورد شده (Cold-Formed Steel)، یکی از پیشرفته‌ترین سیستم‌های ساخت‌وساز خشک در جهان است. با توجه به لرزه‌خیز بودن کشور ما و نیاز به بهینه‌سازی مصرف انرژی، اجرای این سازه‌ها در ایران به شدت در حال توسعه است. پیش تر درباره نحوه اجرای سازه LSF صحبت کردیم، امروز در این مقاله نیز، به بررسی جامع اجرای سازه LSF در ایران می‌پردازیم.

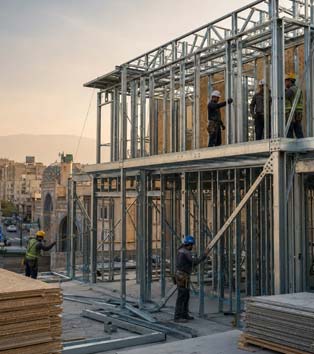

اجرای سازه LSF در ایران چگونه است؟

سیستم LSF در ایران به عنوان یک راهکار صنعتی‌سازی ساختمان شناخته می‌شود. در این سیستم، اعضای باربر شامل استادها (Studs) و رانرها (Tracks) از ورق‌های گالوانیزه با ضخامت‌های متغیر (معمولاً بین 0.6 تا 2.5 میلی‌متر) تشکیل شده‌اند. اتصال این مقاطع کاملاً مکانیکی و خشک (توسط پیچ‌های خودکار) بوده و جوشکاری در آن اکیداً ممنوع است.

وضعیت آیین‌نامه‌ها

طراحی و اجرای سازه‌های LSF در ایران کاملاً قانون‌مند و منطبق بر استانداردهای معتبر است. مبنای طراحی این سازه‌ها در ایران، نشریه ۶۱۴ و ۶۱۳ سازمان برنامه و بودجه و همچنین مبحث یازدهم مقررات ملی ساختمان (اجرای صنعتی ساختمان‌ها) است. در بعد بین‌المللی نیز استانداردهای AISI  (موسسه آهن و فولاد آمریکا) مرجع محاسبات نرم‌افزارهایی مانند FrameCAD محسوب می‌شوند.

بیشتر بخوانید: سازه ال اس اف چیست؟

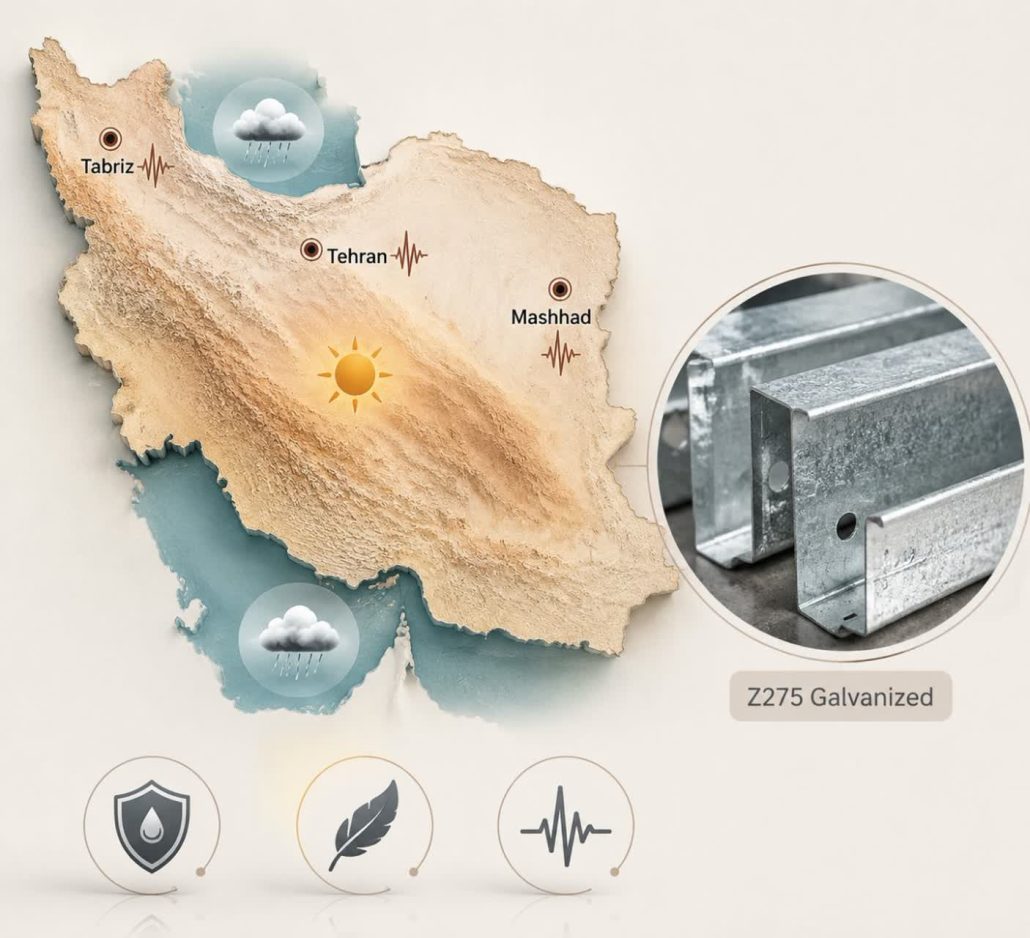

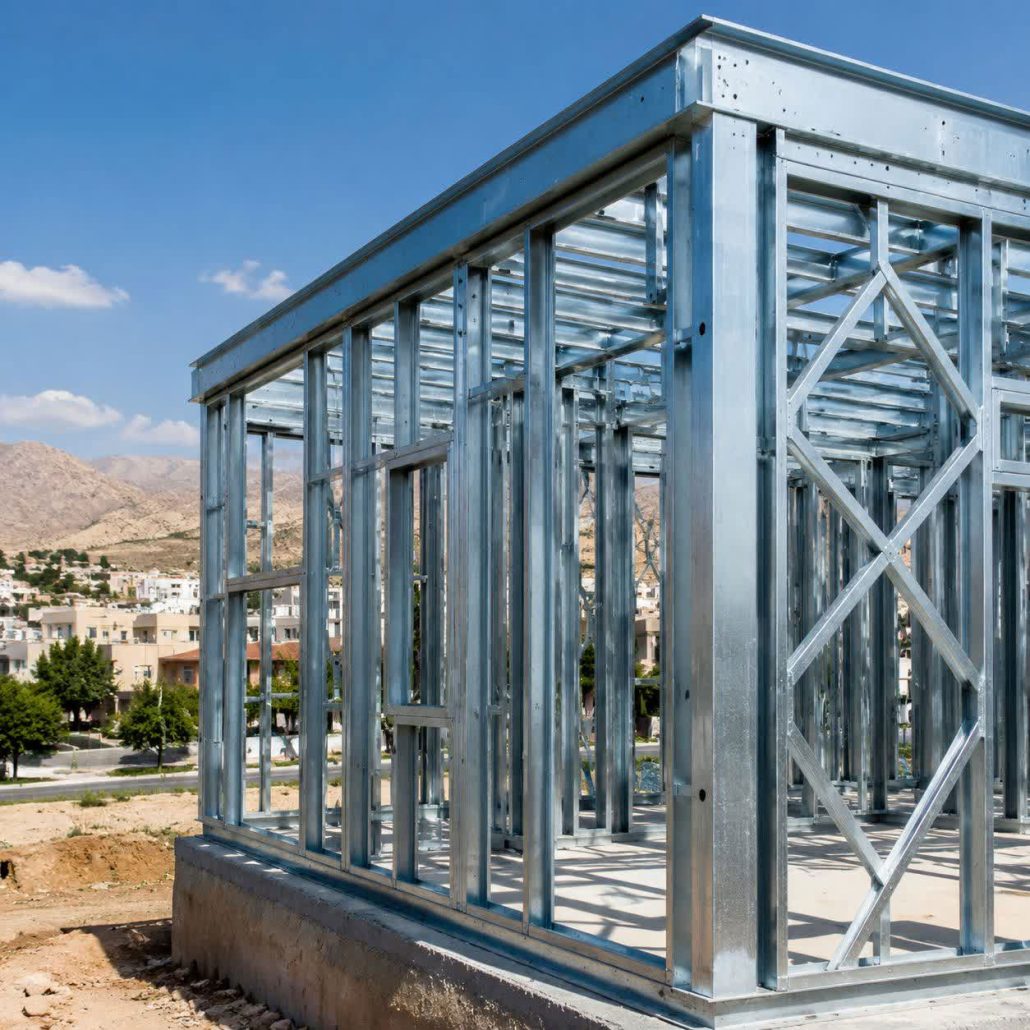

مناطق مناسب اجرای LSF

به دلیل استفاده از پوشش گنجاله روی (گالوانیزه) با کوتینگ استاندارد (معمولاً Z275)، سازه LSF مقاومت بالایی در برابر خوردگی دارد. بنابراین اجرای آن در تمامی اقلیم‌های ایران، از مناطق به شدت مرطوب شمالی و جنوبی تا مناطق گرم و خشک مرکزی بلامانع است. همچنین به دلیل جرم بسیار پایین، بهترین گزینه برای مناطق با خطر نسبی زلزله بسیار بالا (مانند تهران، تبریز و مشهد) است.

چالش‌های اجرایی در ایران

• کمبود نیروی کار متخصص: اجرای اتصالات، تلورانس ابعادی و شاقول‌بندی این سازه‌ها نیازمند اکیپ‌های آموزش‌دیده است.
• محدودیت‌های فرهنگی: مقاومت ذهنی کارفرمایان سنتی در برابر دیوارهای توخالی و سبک (که البته با استفاده از پنل‌های تخصصی مانند «والاکس» این چالش کاملاً برطرف می‌شود).
• تامین مصالح استاندارد: وابستگی کیفیت سازه به کیفیت ورق گالوانیزه و پیچ‌های سازه‌ای استاندارد.

شرکت‌های مجری LSF

در ایران شرکت‌های متعددی با در اختیار داشتن دستگاه‌های CNC رول‌فرمینگ اقدام به تولید و اجرای این سازه‌ها می‌کنند. انتخاب شرکت مجری باید بر اساس داشتن تاییدیه مرکز تحقیقات راه، مسکن و شهرسازی، توانایی طراحی مهندسی ( CAD/CAM ) و رزومه اجرایی قوی صورت گیرد.

برآورد دقیق هزینه LSF به دلیل نوسانات قیمت فولاد گالوانیزه مستلزم محاسبه دقیق متریال مصرفی پس از طراحی اولیه است.

بیشتر بخوانید: درای وال چیست؟

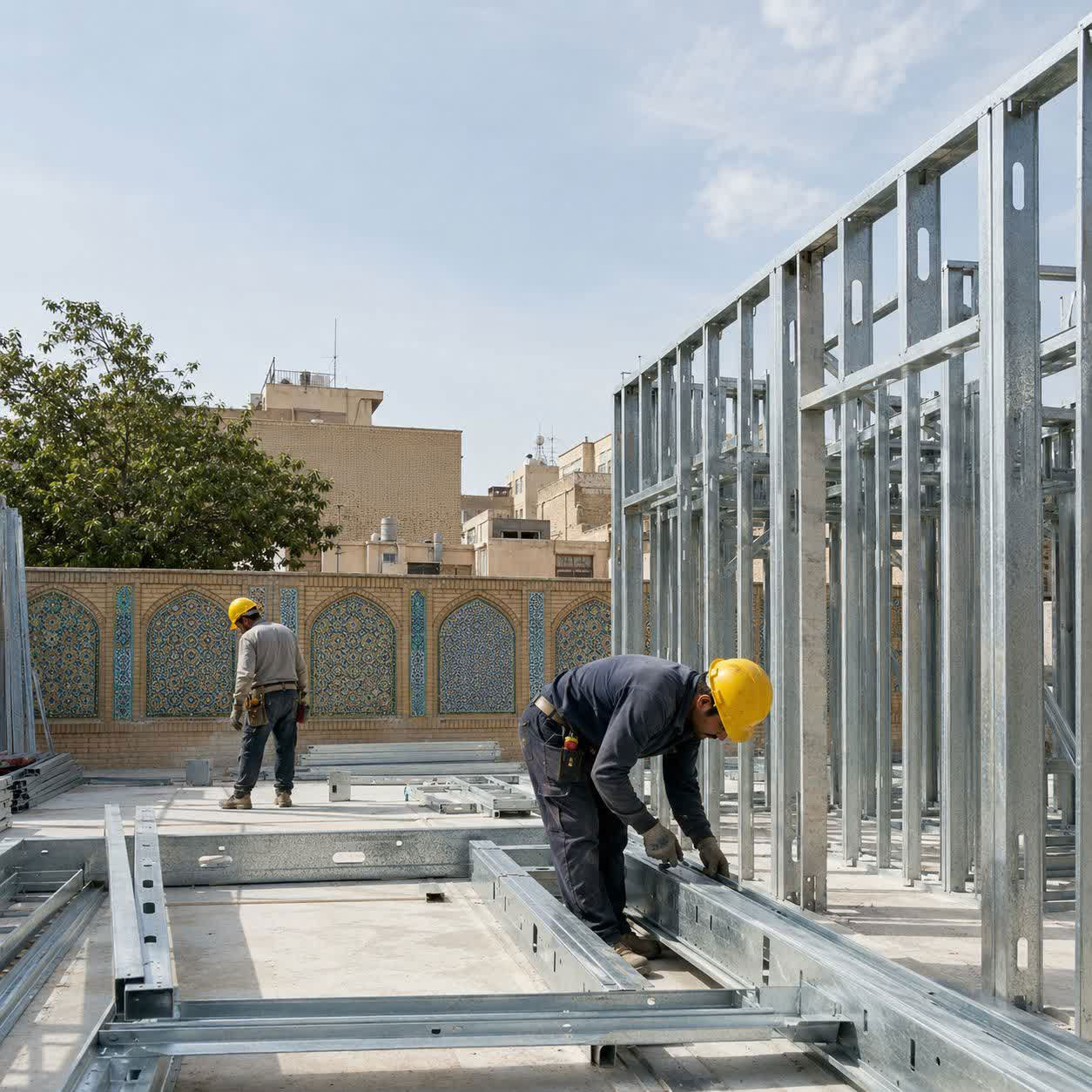

عوامل موثر بر قیمت

• متراژ و زیربنا: با افزایش متراژ، هزینه‌های بالاسری و پرت مصالح کاهش یافته و قیمت تمام‌شده به ازای هر متر مربع بهینه می‌شود.
• نوع پوشش (دیوار و سقف): انتخاب متریال پرکننده و پوششی تاثیر مستقیمی بر هزینه و کیفیت نهایی دارد. استفاده از پنل‌های والاکس به دلیل حذف هزینه‌های مربوط به عایق‌کاری مجدد، اندودکاری‌های ضخیم و تسریع در اجرا، در نهایت موجب کاهش هزینه‌های پنهان پروژه می‌شود.
• تعداد طبقات: با افزایش طبقات، ضخامت ورق‌های باربر طبقات پایین‌تر، سایز مقاطع و تراکم استادها افزایش یافته که وزن فولاد مصرفی و در نتیجه هزینه را بالا می‌برد.
• منطقه پروژه: فاصله از کارخانه تولیدکننده (هزینه حمل) و شرایط اقلیمی (تاثیر بر بار برف و باد در محاسبات بارگذاری مبحث ششم) بر قیمت نهایی موثرند.

مقایسه هزینه LSF با اسکلت فلزی و بتنی

هزینه اولیه تامین اسکلت LSF ممکن است از اسکلت بتنی کمی بیشتر باشد، اما با در نظر گرفتن فاکتورهایی مانند کاهش ابعاد فونداسیون، حذف قالب‌بندی، سرعت بالای بازگشت سرمایه و کاهش هزینه‌های انرژی، هزینه تمام‌شده ساختمان LSF رقابتی و حتی پایین‌تر خواهد بود.

آیا LSF مقرون به صرفه است؟

بله. از منظر اقتصاد مهندسی، زمان اجرای یک پروژه ارزش مالی ( Time Value of Money ) دارد. کاهش ۶۰ درصدی زمان ساخت در سیستم LSF، خواب سرمایه را به حداقل رسانده و آن را به شدت مقرون‌به‌صرفه می‌کند.

جدول مقایسه سیستم‌های سازه‌ای

مدت زمان اجرای سازه LSF

اجرای این سیستم به دلیل ماهیت پیش‌ساخته بودن، بسیار سریع است:

• زمان طراحی: حدود ۱ تا ۲ هفته (مدلسازی سه‌بعدی و تهیه نقشه‌های شاپ).
• زمان تولید: کمتر از ۱ هفته (تولید با دستگاه‌های اتوماتیک CNC با تلورانس میلی‌متری).
• زمان نصب: برای یک ویلای ۲۰۰ متری، مونتاژ اسکلت حدود ۲ هفته و عملیات سفت‌کاری و نازک‌کاری حدود ۱.۵ تا ۲ ماه زمان می‌برد.
• مقایسه با ساختمان سنتی: اجرای ال‌اس‌اف به طور متوسط در یک سوم زمان یک ساختمان سنتی (بتنی یا آجری) به اتمام می‌رسد.

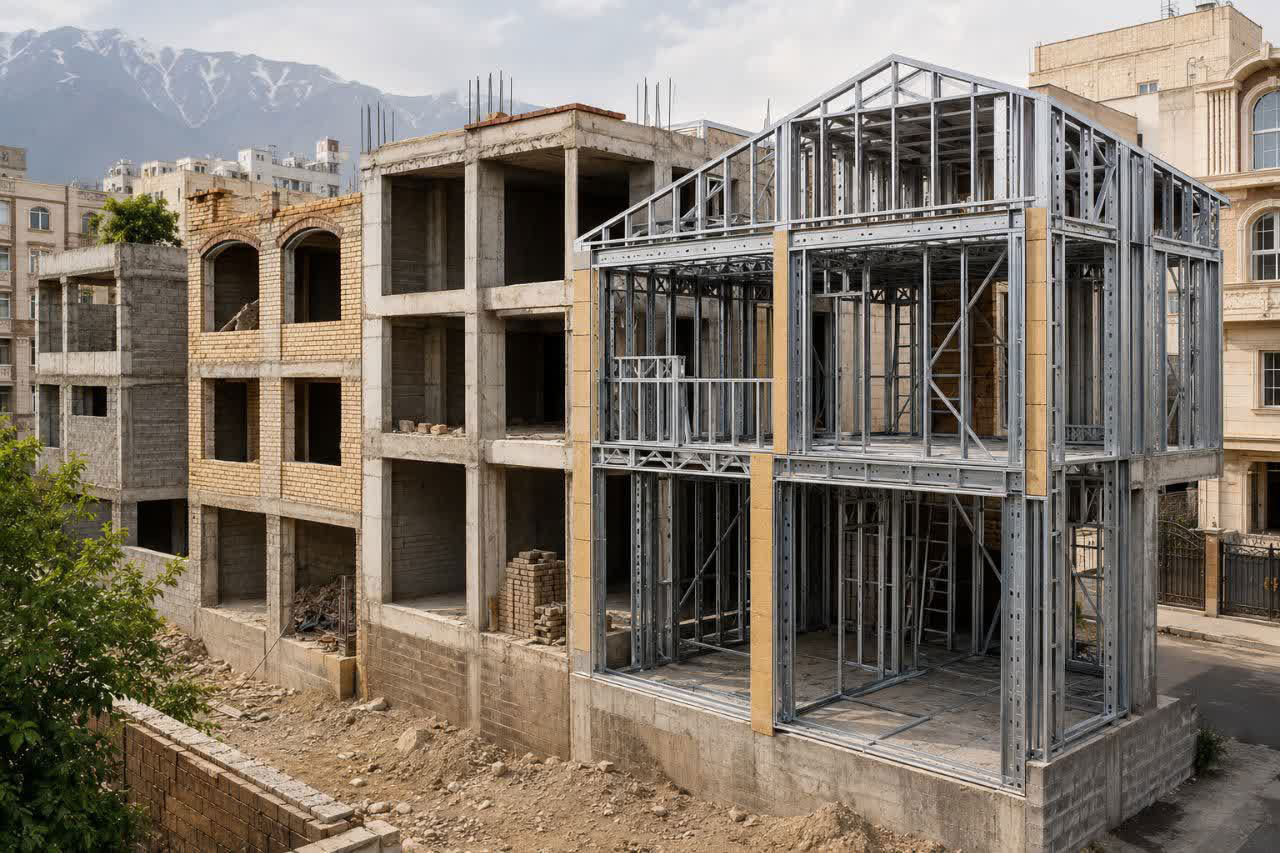

مقایسه سازه LSF با سایر روش‌های ساخت

• LSF با سازه بتنی: LSF نیازی به زمان گیرش بتن، کیورینگ و قالب‌بندی ندارد. در سازه بتنی وزن بالا نیروی زلزله بیشتری جذب می‌کند (F=m× a).
• LSF با اسکلت فلزی (نورد گرم): اتصالات در LSF پیچ و مهره‌ای و خشک است، در حالی که اسکلت فلزی سنتی معمولاً نیازمند جوشکاری در سایت، تست‌های غیرمخرب (NDT ) و جرثقیل‌های سنگین است.
• LSF با خانه پیش‌ساخته (چوبی): LSF مشکل موریانه، پوسیدگی و تغییر شکل ناشی از رطوبت که در سازه‌های چوبی رایج است را ندارد و مقاومت تسلیم (Fy​) فولاد سردنورد به مراتب بالاتر است.
• LSF یا کانکس: کانکس‌ها سازه‌هایی موقت با استراکچر قوطی پروفیل ضعیف هستند که محاسبات لرزه‌ای ندارند، اما LSF یک ساختمان دائم با طول عمر بالا و محاسبات دقیق مهندسی است.

مهم‌ترین نکات و اشتباهات رایج اجرایی

نکات مهم:

1. اجرای دقیق فونداسیون (معمولاً دال تخت) با تلورانس ارتفاعی کمتر از 5 میلی‌متر، زیرا مقاطع LSF قابلیت اصلاح خطای تراز ندارند.
2. استفاده از قطعات مهاربندی تخصصی مانند Hold-down ها برای انتقال نیروهای برشی و کششی به فونداسیون.

اشتباهات رایج:

1. جوشکاری مقاطع: هرگونه جوشکاری باعث از بین رفتن روکش گالوانیزه و شروع اکسیداسیون سریع فولاد می‌شود.
2. حذف بادبندها (K-Bracing یا تسمه‌های کششی): که منجر به کاهش شدید سختی جانبی سازه می‌گردد.
3. عدم رعایت هم‌راستایی In-Line Framing) ): عدم انتقال مستقیم بار از استادهای طبقه بالا به استادهای طبقه پایین باعث ایجاد لنگر خمشی مخرب می‌شود.

پنل والاکس: بهترین پوشش درای وال و LSF

یکی از مهم‌ترین مراحل در اجرای سازه‌های LSF، انتخاب پوشش مناسب ( Drywall ) برای تکمیل ساختار دیوار است. پنل والاکس یک پنل دیواری با ساختار کامپوزیتی است. این محصول با استفاده از الیاف پلیمری و مینرال مسلح شده و در تولید آن از فیلرهای نانو و دانش روز دنیا بهره‌گیری شده است.

یکی از ویژگی‌های بارز این پنل، برخورداری از مقاومت خمشی و فشاری بالا بدون نیاز به مش فولادی است.

پنل فوق سبک درای وال والاکس

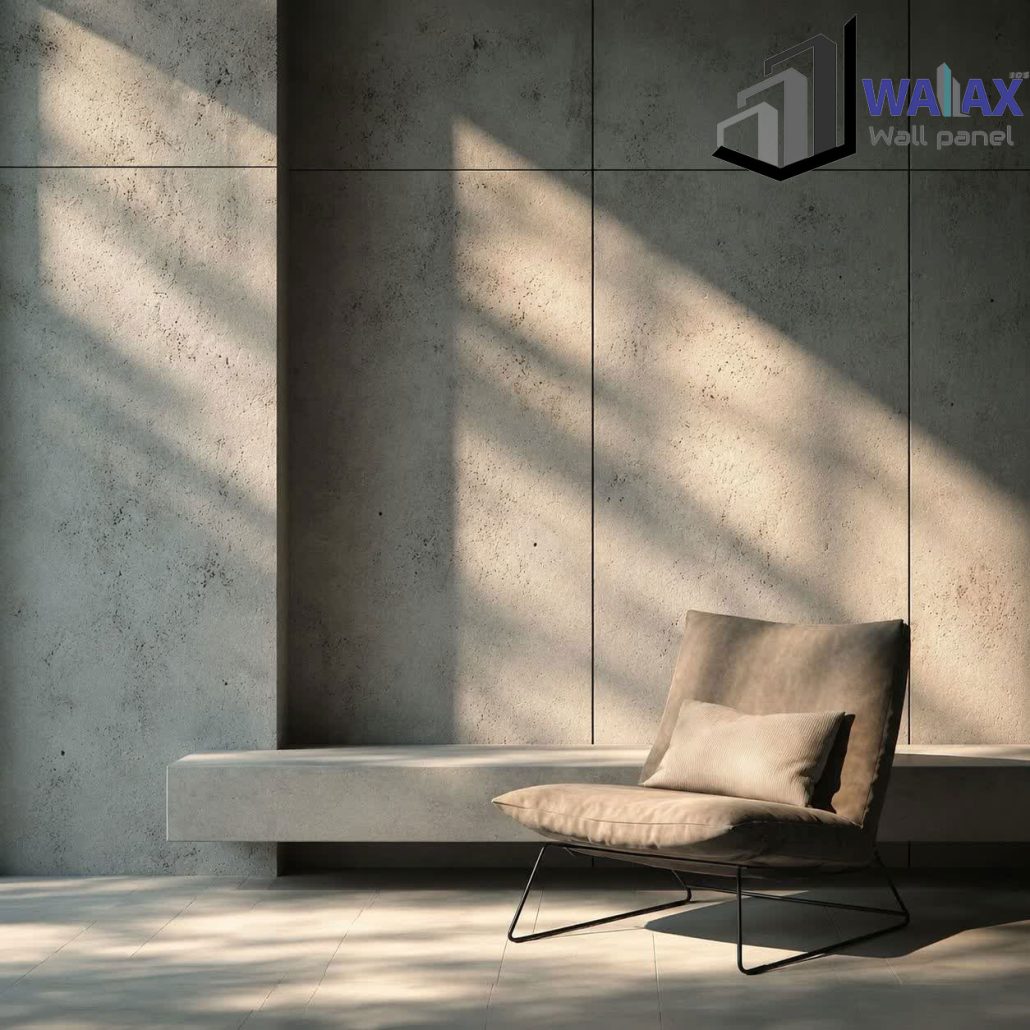

ابعاد و مشخصات فیزیکی پنل والاکس

این پنل‌ها به صورت ارگونومیک و برای بهینه‌سازی سرعت کار طراحی شده‌اند:

• ابعاد استاندارد: این پنل‌ها با طول 120 سانتی‌متر، عرض 60 سانتی‌متر و ضخامت 3 سانتی‌متر تولید می‌شوند.
• متریال پایه: ترکیب مهندسی‌شده‌ای از سیمان، سبک‌دانه‌ها، الیاف مسلح‌کننده و افزودنی‌های خاص، ساختار این پنل را تشکیل می‌دهد.
• قابلیت حمل: وزن بسیار پایین این پنل‌ها امکان حمل انفرادی توسط یک نیروی کار را فراهم کرده که موجب کاهش هزینه‌های کارگری و تسریع در لجستیک کارگاه می‌شود.

دیتیل نصب و اجرا روی استراکچر LSF

نصب پنل‌های والاکس بر روی سیستم LSF کاملاً خشک و مکانیکی است. این پنل‌ها بر روی شبکه‌ای از استادها و رانرهای گالوانیزه (با ضخامت استاندارد 1 تا 1.5 میلی‌متر) قرار می‌گیرند.

برای توزیع صحیح نیروها، پنل‌ها باید حتماً به صورت حصیرچین (Staggered) اجرا شوند. اتصال آن‌ها به مقاطع فولادی توسط پیچ‌های سرمته (خودکار) با فواصل حداکثر 15 سانتی‌متر انجام می‌پذیرد و درزهای اتصال برای یکپارچگی دیوار با چسب‌های مخصوص درزگیری می‌شوند.

سایر ویژگی‌ها و مزایای کاربردی پنل والاکس

علاوه بر موارد فوق، پنل پایه سیمانی والاکس مزایای اجرایی بی‌نظیری دارد:

• وزن بسیار سبک: وزن پنل‌ها تنها 24 kg/m2است که قابلیت حمل انفرادی را برای نصاب فراهم می‌کند و بار مرده ساختمان را به شدت کاهش می‌دهد.
• مقاومت مکانیکی عالی: مقاوم در برابر ضربه، زلزله و باد.
• پیچ‌پذیری بالا: قابلیت تحمل بار نقطه‌ای تا 100 کیلوگرم
• عایق‌بندی جامع: عایق حرارت و عایق صوتی بسیار مناسب.
• مقاومت‌های محیطی: مقاومت کامل در برابر آتش‌سوزی، نفوذ باران، نفوذ حشرات و شوک‌های دمایی.
• اجرای آسان: قابلیت برش آسان با ابزارهای معمولی (مانند اره برقی) و دارای نشان استاندارد و سازگاری با محیط زیست (Eco-friendly).

• مقاومت مکانیکی و ضربه‌پذیری بالا: بر خلاف پانل‌های گچی که ترد و شکننده هستند، انسجام بالایی در برابر ضربات فیزیکی دارد.

استفاده از پنل درای‌وال والاکس، سیستم LSF را به یک ساختار یکپارچه، ایمن، عایق و مهندسی تبدیل می‌کند که تمامی نیازهای کارفرما و آیین‌نامه‌های ساختمانی را به بهترین شکل برآورده می‌سازد.

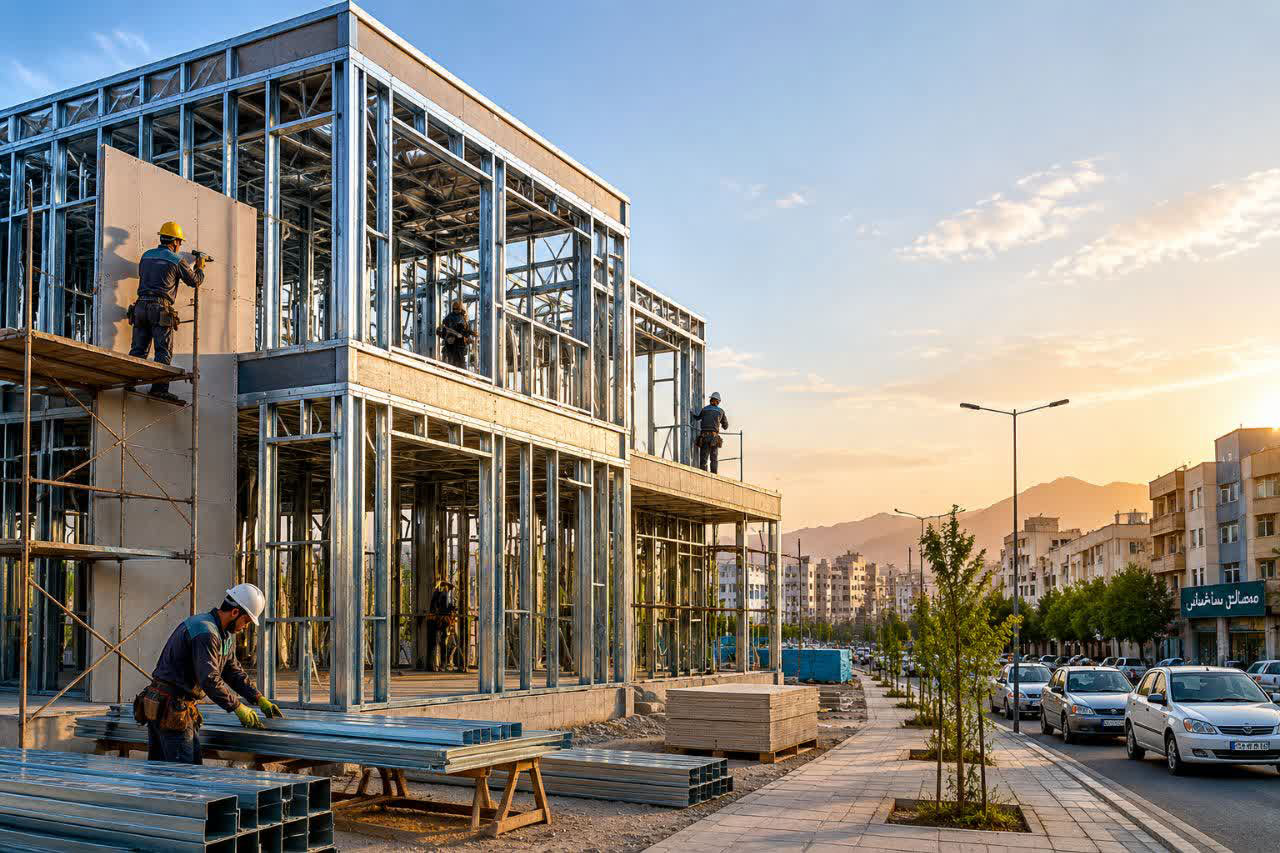

مقایسه فنی پنل والاکس با سایر دیوارهای ساختمانی

استفاده از سیستم LSF و درای‌وال پنل‌های والاکس در مقایسه با مصالح سنتی (بلوک AAC، لیکا و تری‌دی پنل) برتری چشمگیری دارد. در سیستم ارزیابی شده (با ضخامت کلی دیوار mm190 و استفاده از عایق پشم سنگ):

ترکیب استراکچر سبک فولادی با پنل‌های کامپوزیتی والاکس و عایق‌های میانی، یک سیستم دیوار بی‌نقص با حداقل وزن و حداکثر راندمان حرارتی و صوتی ایجاد می‌کند.

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

سوالات متداول

سازه LSF چند طبقه قابل اجراست؟

بر اساس آیین‌نامه‌های ایران (مقررات ملی ساختمان) و تاییدیه مرکز تحقیقات، اجرای سیستم قاب سبک فولادی به عنوان سیستم باربر ثقلی و جانبی تا 3 طبقه مجاز است.

عمر مفید سازه LSF چقدر است؟

با توجه به استفاده از فولاد گالوانیزه و عدم تماس مستقیم با رطوبت (به شرط اجرای صحیح عایق‌ها)، عمر مفید این سازه‌ها بیش از ۶۰ تا ۱۰۰ سال تخمین زده می‌شود.

آیا LSF ضد زلزله است؟

بله. طبق قانون دوم نیوتن (F= ma)، نیروی زلزله مستقیماً با جرم سازه رابطه دارد. از آنجا که سازه LSF حدود یک‌سوم سازه‌های سنتی وزن دارد، نیروی زلزله وارد بر آن حداقل بوده و رفتار لرزه‌ای فوق‌العاده‌ای از خود نشان می‌دهد.

هزینه اجرای LSF بیشتر است یا سازه بتنی؟

هزینه اسکلت خام LSF ممکن است تا ۲۰٪ از اسکلت بتنی گران‌تر باشد، اما به دلیل صرفه‌جویی در هزینه‌های فونداسیون، نما، تاسیسات و سرعت اجرا، هزینه تمام‌شده پروژه تقریباً برابر یا کمتر خواهد بود.

اجرای LSF چقدر زمان می‌برد؟

اجرای صفر تا صد یک ویلای تریبلکس با زیربنای ۳۰۰ متر مربع با این سیستم حدود ۳ تا ۴ ماه زمان می‌برد.

آیا امکان اجرای دوبلکس وجود دارد؟

بله، سیستم LSF به دلیل انعطاف‌پذیری بالا در معماری، یکی از بهترین گزینه‌ها برای طراحی و اجرای ویدها و پلان‌های دوبلکس و تریبلکس است.

بهترین پوشش دیوار در LSF چیست؟

بهترین گزینه برای پوشش دیوارها در این سیستم، مصالحی هستند که هم‌زمان سبک باشند و الزامات حرارتی و صوتی (مباحث ۱۸ و ۱۹) را پوشش دهند. پنل‌ عایق حرارت و صدای والاکس به دلیل وزن مخصوص بسیار پایین، دارا بودن مقاومت حرارتی بالا و تطابق کامل با شبکه‌بندی مقاطع گالوانیزه، ایده‌آل‌ترین و مهندسی‌ترین جایگزین برای پانل‌های گچی و پشم‌سنگ به شمار می‌روند که علاوه بر رفع حس توخالی بودن دیوار، صلبیت و ایمنی حریق سازه را به شدت ارتقا می‌دهند.
