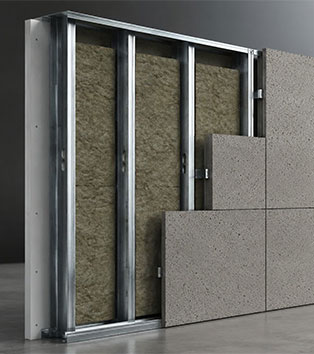

عایق بندی دیوار درای وال و سازه LSF

عایق بندی دیوار درای وال و سازه Lsf
آنچه در این مقاله میخوانید

lsf

سیستم‌های قاب فلزی سبک (LSF) و دیوارهای خشک (Drywall) به دلیل وزن کم، سرعت اجرای بالا و رفتار لرزه‌ای مناسب (مطابق با رابطه F =ma)، به استانداردی در ساخت‌وساز مدرن تبدیل شده‌اند. با این حال، مقاطع فولادی (استادها و رانرها) دارای ضریب هدایت حرارتی بالایی هستند و در صورت عدم طراحی و اجرای صحیح سیستم عایق‌بندی، پدیده «پل حرارتی» و انتقال صوت از طریق دیافراگم دیوار به شدت افت کیفیت بهره‌برداری را به همراه خواهد داشت. در این مقاله تخصصی، به بررسی جامع عایق‌بندی دیوارهای LSF و نقش حیاتی متریال‌های نوین مانند پنل والاکس می‌پردازیم.

عایق بندی دیوار درای وال و سازه ال اس اف چیست؟

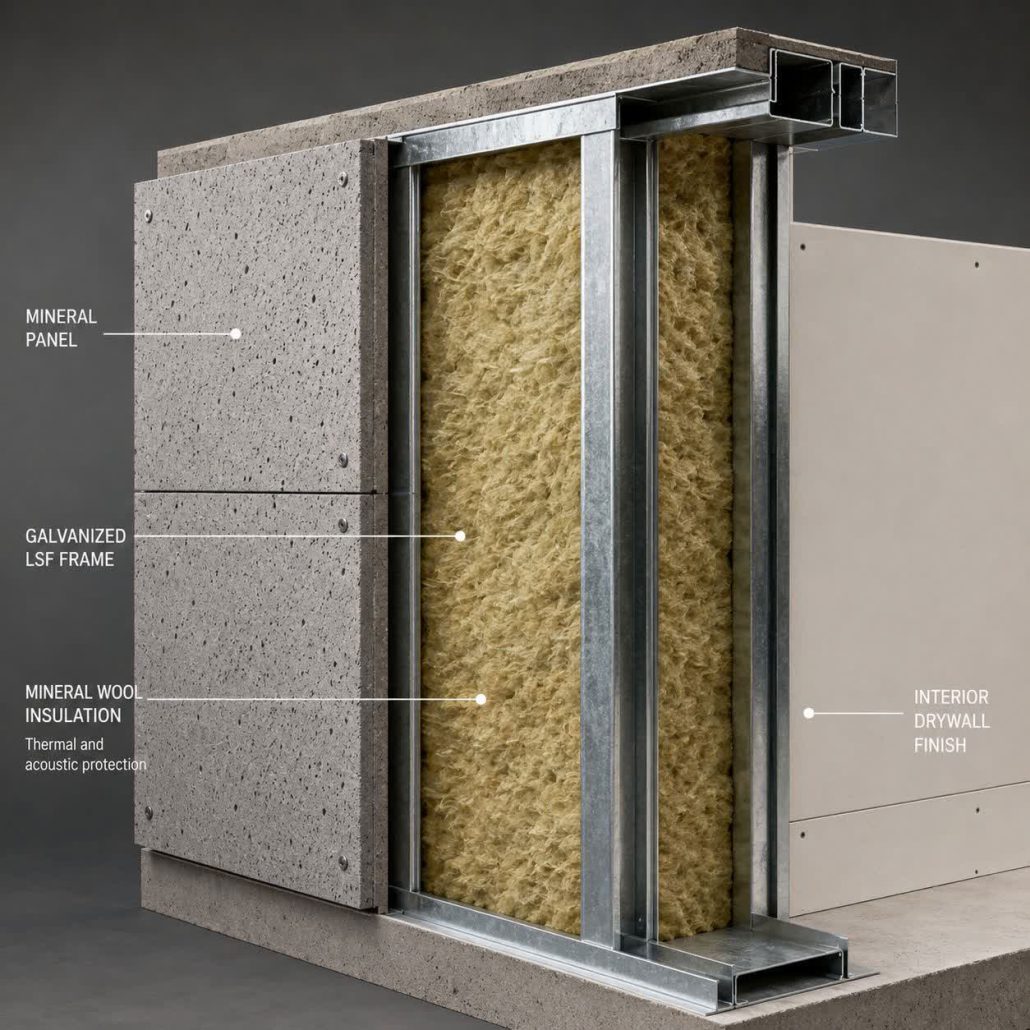

منظور از عایق بندی در دیوار خشک چیست؟

منظور از عایق بندی در دیوار خشک چیست؟

عایق‌بندی در سیستم درای وال به معنای قرار دادن مصالحی با مقاومت حرارتی بالا (مقاومت R) و قابلیت جذب صوت در فضای خالی (Cavity) بین استادهای فلزی، و همچنین استفاده از پنل‌های پوششی با خواص عایق ذاتی است. این سیستم ترکیبی، مقاومت کل دیوار را در برابر شار حرارت و امواج مکانیکی صوت افزایش می‌دهد.

ویدئو تست صوتی پنل فوق سبک والاکس (پوشش lsf)

بیشتر بخوانید: درای وال چیست؟

چرا دیوارهای LSF به عایق مناسب نیاز دارند؟

فولاد گالوانیزه رسانای عالی حرارت و صوت است. بدون عایق‌بندی مناسب، مقاطع CFS (Cold-Formed Steel) گرما و سرمای بیرون را به سرعت به داخل منتقل کرده و همچنین به عنوان مسیر عبور ارتعاشات صوتی عمل می‌کنند. عایق‌بندی صحیح، این زنجیره انتقال را قطع می‌کند.

بیشتر بخوانید: سازه ال اس اف چیست؟

نقش عایق در عملکرد کلی ساختمان

عایق‌بندی صرفاً یک الزام رفاهی نیست، بلکه پارامتری سازه‌ای، عملکردی است که از میعان درون دیوار جلوگیری کرده و مانع از خوردگی اسکلت فلزی و تخریب متریال‌های پوششی می‌شود.

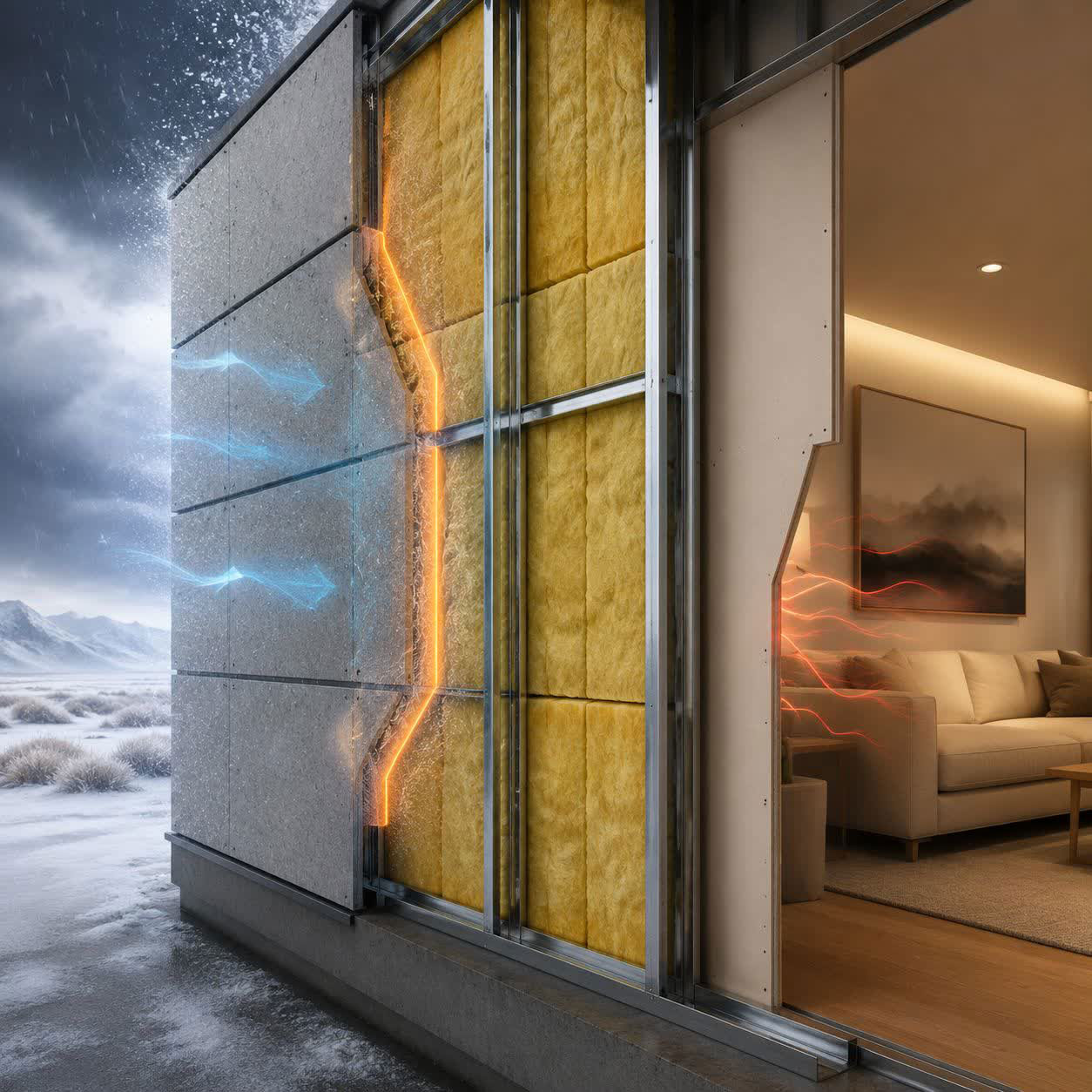

اهمیت عایق بندی در سازه ال اس اف و درای وال

اهمیت عایق بندی در سازه ال اس اف و درای وال

  • کاهش انتقال صدا بین فضاها: عایق‌ها با جذب انرژی ارتعاشی صوت و تبدیل آن به مقادیر ناچیز حرارت، شاخص انتقال صوت دیوار (STC) را به میزان قابل توجهی ارتقا می‌دهند.
  • جلوگیری از اتلاف انرژی: با کاهش ضریب انتقال حرارت، از تبادل دمایی بین فضای داخل و خارج جلوگیری می‌شود.
  • بهبود آسایش حرارتی: حفظ دمای یکنواخت در سطوح داخلی دیوار، از پدیده تابش سرد یا گرم جلوگیری می‌کند.
  • افزایش بهره وری انرژی ساختمان: تطابق کامل با الزامات مبحث ۱۹ مقررات ملی ساختمان و کاهش بار سیستم‌های HVAC.
  • کمک به کنترل رطوبت و بخار: عایق‌های استاندارد به همراه لایه هوابند، نقطه شبنم را به خارج از ضخامت بحرانی دیوار منتقل می‌کنند.
  • افزایش کیفیت نهایی اجرای دیوار: پر شدن فضای خالی دیوار، از پدیده تشدید درون دیوار توخالی جلوگیری کرده و حس توخالی بودن درای وال را از بین می‌برد.

انواع عایق مورد استفاده در دیوار درای وال و سازه ال اس اف

  • عایق پشم سنگ : یکی از بهترین گزینه ها برای LSF؛ به دلیل دانسیته بالا، عایق صوتی و حرارتی عالی است و مقاومت در برابر حریق (کلاس A1) بالایی دارد.
  • عایق پشم شیشه : گزینه‌ای اقتصادی با مقاومت حرارتی مناسب، اما در برابر رطوبت و افت ضخامت در طول زمان حساس‌تر است.
  • عایق پلی استایرن (EPS و XPS): به صورت تخته‌ای استفاده می‌شود. مقاومت حرارتی بالایی دارد اما از نظر آکوستیکی ضعیف‌تر از پشم سنگ است.
  • عایق پلی یورتان : به صورت پاششی (فوم) اجرا می‌شود. تمام درزها را هوابندی کرده و بالاترین میزان R-value  را در هر اینچ ارائه می‌دهد.
  • عایق الاستومری: بیشتر برای تاسیسات استفاده می‌شود، اما فوم‌های الاستومری سلول بسته در قطع پل‌های حرارتی در محل اتصال پنل به استاد کاربرد دارند.

بیشتر بخوانید : نحوه اجرای سازه LSF

انواع عایق مورد استفاده در دیوار درای وال و سازه ال اس اف

نقش پنل‌های ساختمانی در عایق بندی دیوار درای وال

  • تاثیر نوع پنل دیوار بر عایق صوتی: قانون جرم در آکوستیک بیان می‌کند که پنل‌های متراکم‌تر و ضخیم‌تر، مانع بهتری در برابر فرکانس‌های پایین هستند. همچنین پنل‌های دارای ساختار متخلخل معدنی، فرکانس‌های بالا را مهار می‌کنند.
  • تاثیر ضخامت و ساختار پنل بر عایق حرارتی: هرچه ضخامت پنل بیشتر و متریال آن دارای تخلخل مهندسی‌شده باشد، مقاومت حرارتی آن افزایش می‌یابد.
  • ترکیب پنل و عایق برای افزایش عملکرد دیوار: عملکرد حرارتی و صوتی دیوار درای‌وال به نوع و ضخامت پنل‌ها، عایق بین استادها، جزئیات زیرسازی و کیفیت درزگیری بستگی دارد.

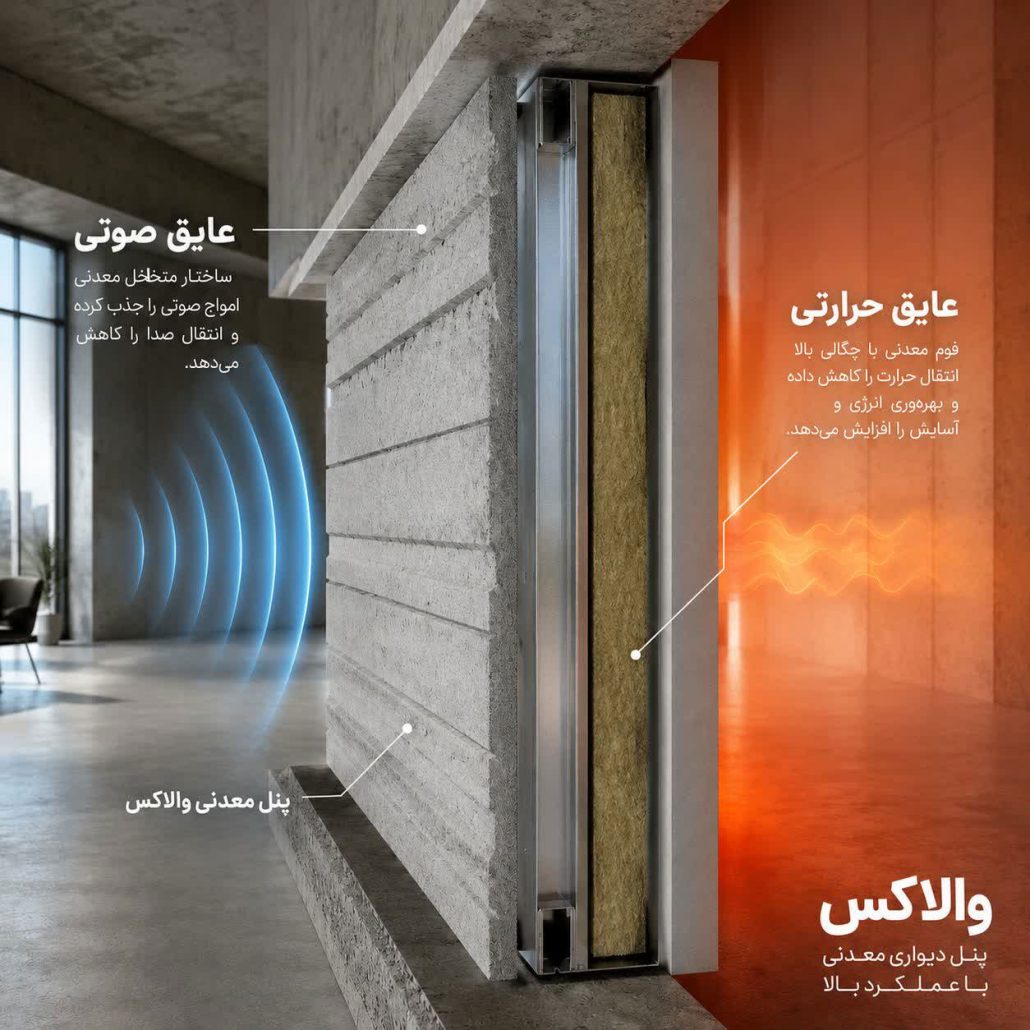

پنل والاکس؛ پوشش دیوار با عملکرد عایق صوت و حرارت

پنل والاکس؛ پوشش دیوار با عملکرد عایق صوت و حرارت

پنل والاکس چیست؟

پنل فوق سبک والاکس یک پنل پیشرفته ساختمانی بر پایه مواد معدنی و متخلخل است که به عنوان نسل جدید پوشش‌های درای وال، رسالت دوگانه «پوشش‌دهی» و «عایق‌بندی» را به صورت همزمان ایفا می‌کند.

پنل والاکس 3*60*120 سانتی متر

پنل فوق سبک درای وال والاکس

پنل عایق والاکس نیز یک پنل بتنی پیش‌ساخته با هسته XPS است که پوشش دیوار و عایق حرارتی را در یک محصول ترکیب می‌کند.
پنل عایق والاکس - دیوار عایق پیش ساخته

پنل عایق والاکس

ساختار و ویژگی‌های پنل والاکس

این پنل‌ها با چگالی مهندسی‌شده (حدود 800 کیلوگرم بر متر مکعب)، حاوی حباب‌های میکروسکوپی هوا در بافت معدنی خود هستند که ساختاری مشابه عایق‌های حرارتی به آن‌ها می‌بخشد، در حالی که مقاومت فشاری و خمشی لازم برای یک پنل دیواری را دارا می‌باشند.

در پنل عایق والاکس، پوسته بتن کامپوزیتی سبک سطح مقاوم و قابل پیچ‌کاری دیوار را فراهم می‌کند و هسته XPS به کاهش انتقال حرارت از دیوار کمک می‌کند.

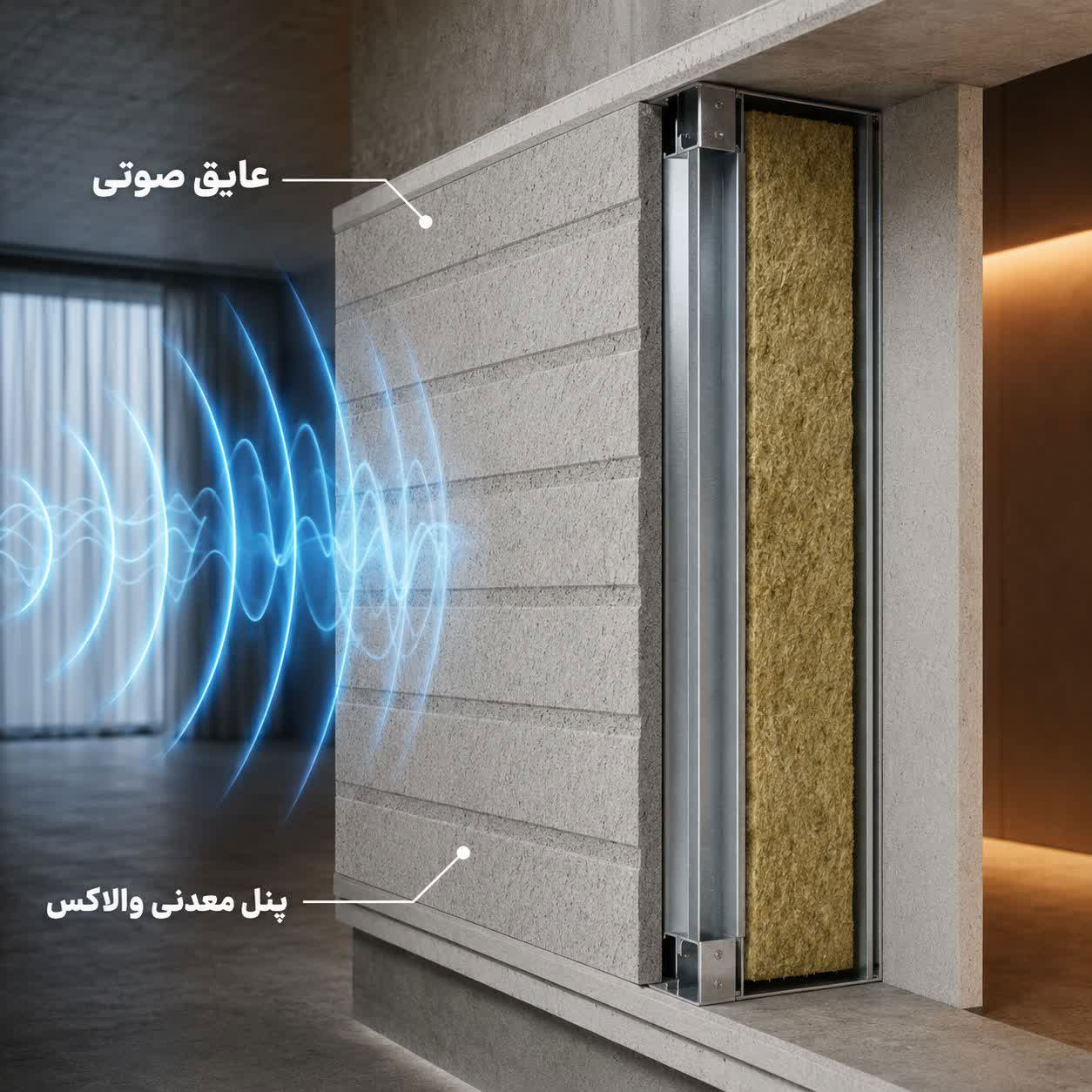

نقش پنل والاکس در عایق صوتی دیوار درای وال

نقش پنل والاکس در عایق صوتی دیوار درای وال

تخلخل داخلی والاکس باعث شکست امواج صوتی و پدیده جذب درون  بافت پنل می‌شود. این امر شاخص STC دیوار را بدون نیاز به لایه‌های سنگین افزایش می‌دهد.

عملکرد پنل والاکس در عایق حرارتی سازه LSF

به دلیل ساختار سلولی، هدایت حرارتی (K-value) پنل والاکس بسیار پایین است. استفاده از این پنل بر روی استادهای فلزی، به عنوان یک عایق پیوسته عمل کرده و پل‌های حرارتی اسکلت LSF را قطع می‌کند.

ساختار سلولی پنل فوق‌سبک والاکس به کاهش انتقال حرارت از پوشش دیوار کمک می‌کند.

پنل عایق والاکس با هسته XPS، پوشش دیوار و عایق حرارتی را در یک پنل بتنی پیش‌ساخته ترکیب می‌کند. با اجرای پیوسته لایه عایق روی پروفیل‌های فلزی سازه LSF، انتقال حرارت از مسیر پل‌های حرارتی کاهش می‌یابد.

پنل عایق والاکس در ضخامت‌های ۵٫۵، ۶٫۵ و ۸ سانتی‌متر عرضه می‌شود که مقاومت حرارتی آن‌ها به‌ترتیب ۰٫۹۸، ۱٫۳۱ و ۱٫۸۱ مترمربع کلوین بر وات است. این مقادیر مربوط به خود پنل هستند و امکان انتخاب ضخامت عایق متناسب با نیاز پروژه را فراهم می‌کنند. در دیوارهای LSF، عملکرد حرارتی نهایی به ترکیب پنل پوششی، عایق بین استادها و جزئیات اتصال بستگی دارد.

مزایای استفاده از پنل والاکس در سیستم دیوار خشک

وزن کم پنل فوق‌سبک والاکس به کاهش بار مرده دیوار کمک می‌کند و اجرای خشک آن، نصب را سریع‌تر می‌کند. پنل عایق والاکس هم با هسته XPS، پوشش دیوار و عایق حرارتی را در یک مرحله اجرا فراهم می‌کند و بسته به طراحی دیوار، می‌تواند نیاز به لایه‌های تکمیلی عایق حرارتی را کاهش دهد. انطباق با الزامات صوتی مبحث ۱۸ و الزامات انرژی مبحث ۱۹ بر اساس عملکرد مجموعه دیوار بررسی می‌شود.

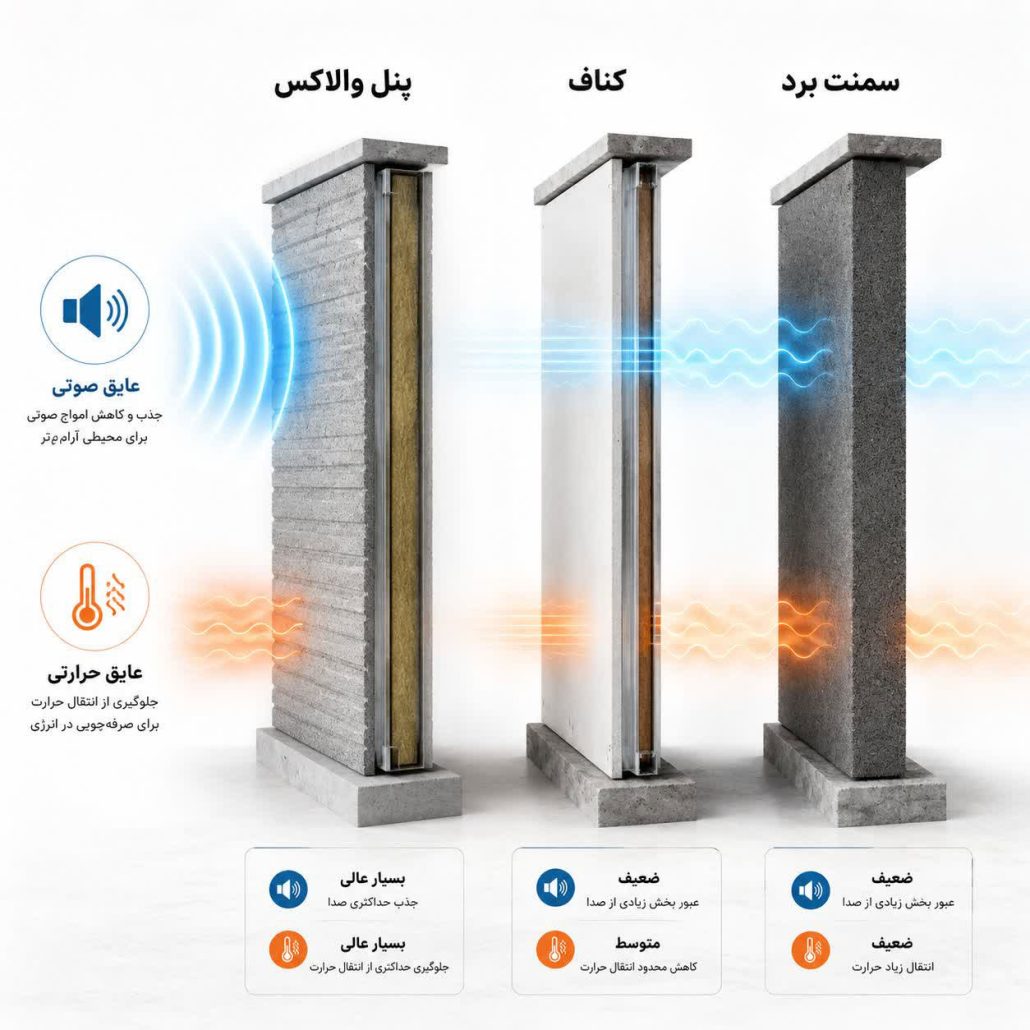

مقایسه عملکرد پنل والاکس با سایر پوشش‌های دیوار خشک

مقایسه عملکرد پنل والاکس با سایر پوشش‌های دیوار خشک

در مقایسه زیر، منظور از پنل والاکس، مدل فوق‌سبک است.

  • مقایسه پنل والاکس و کناف (گچ‌برگ): کناف ذاتاً عایق حرارتی ضعیفی است و در برابر رطوبت آسیب‌پذیر می‌باشد. والاکس مقاومت حرارتی به مراتب بالاتری داشته و کاملاً ضد رطوبت است.
  • مقایسه پنل والاکس و سمنت برد: سمنت برد بسیار متراکم و سنگین است؛ لذا به راحتی حرارت را منتقل می‌کند (رسانایی بالا). والاکس ضمن داشتن مقاومت مکانیکی مشابه، وزن بسیار کمتر و عملکرد عایق حرارتی فوق‌العاده‌ای دارد.
  • بررسی جذب صوت: والاکس نسبت به کناف و سمنت برد، به دلیل بافت متخلخل، ضریب جذب صوت (NRC) بهتری دارد.
  • بررسی عملکرد عایق حرارتی: از نظر R-value، پنل والاکس با اختلاف چشمگیری بالاتر از سمنت برد و گچ‌برگ قرار می‌گیرد.

در مدل عایق والاکس، هسته XPS بخشی از ساختار پنل است و مقاومت حرارتی پوشش دیوار را افزایش می‌دهد.

ویدئو تست مقاومت خمشی پنل فوق سبک و عایق والاکس (پوشش lsf)



مقایسه فنی پنل والاکس با سایر دیوارهای ساختمانی

استفاده از سیستم LSF و درای‌وال پنل‌های والاکس در مقایسه با مصالح سنتی (بلوک AAC، لیکا و تری‌دی پنل) برتری چشمگیری دارد. در سیستم ارزیابی شده (با ضخامت کلی دیوار mm190 و استفاده از عایق پشم سنگ):

نوع دیوار / سیستموزن (kg/m²)مقاومت حرارتی (R-Value)عایق صوت (dB)مقاومت در برابر آتش (ساعت)
دیوار LSF / درای‌وال والاکس۶۰۳٫۱۴۵۰۲
پنل عایق والاکس (۵٫۵cm)۲۱۰٫۹۸۴۰بیش از ۲
دیوار با بلوک AAC۲۶۰۰٫۸۳۴۵۲
دیوار با بلوک لیکا (LECA)۱۷۵۰٫۷۴۳۳
دیوار یونولیتی 3D Panel۱۷۵۱٫۸۴۲۱

نکته: مشخصات پنل عایق والاکس در جدول، مربوط به پنل ۵٫۵ سانتی‌متری است، نه دیوار کامل. سایر ردیف‌ها عملکرد سیستم کامل دیوار را نشان می‌دهند. در صورت نصب پنل عایق روی دیوار موجود، مقاومت حرارتی آن به مقاومت حرارتی دیوار اضافه می‌شود.

  • ترکیب سازه فولادی سبک با پنل‌های کامپوزیتی والاکس و عایق‌های میانی، سیستمی سبک، مقاوم و با عملکرد حرارتی و صوتی بالا ایجاد می‌کند.



نحوه اجرای عایق بندی در دیوار درای وال و LSF

  1. آماده سازی زیرسازی و شاسی کشی: اجرای دقیق استادها و رانرها با فواصل استاندارد (معمولاً ۴۰ یا ۶۰ سانتی‌متر).
  2. انتخاب نوع و ضخامت عایق: بر اساس محاسبات تاسیساتی و آکوستیکی.
  3. قرار دادن عایق بین استادها: عایق (مثلاً پشم سنگ) باید به صورت «فیت» و بدون هیچ‌گونه شکاف یا فشردگی بیش از حد در فضای خالی قرار گیرد.
  4. نصب پنل پوششی (مانند پنل والاکس): نصب پنل‌ها با پیچ‌های سرمته مخصوص LSF، به صورت حصیری.
  5. درزگیری و تکمیل نهایی دیوار: استفاده از نوار مش فایبرگلس و بتونه مخصوص برای درزبندی کامل که مانع از نشت هوا و صوت می‌شود.

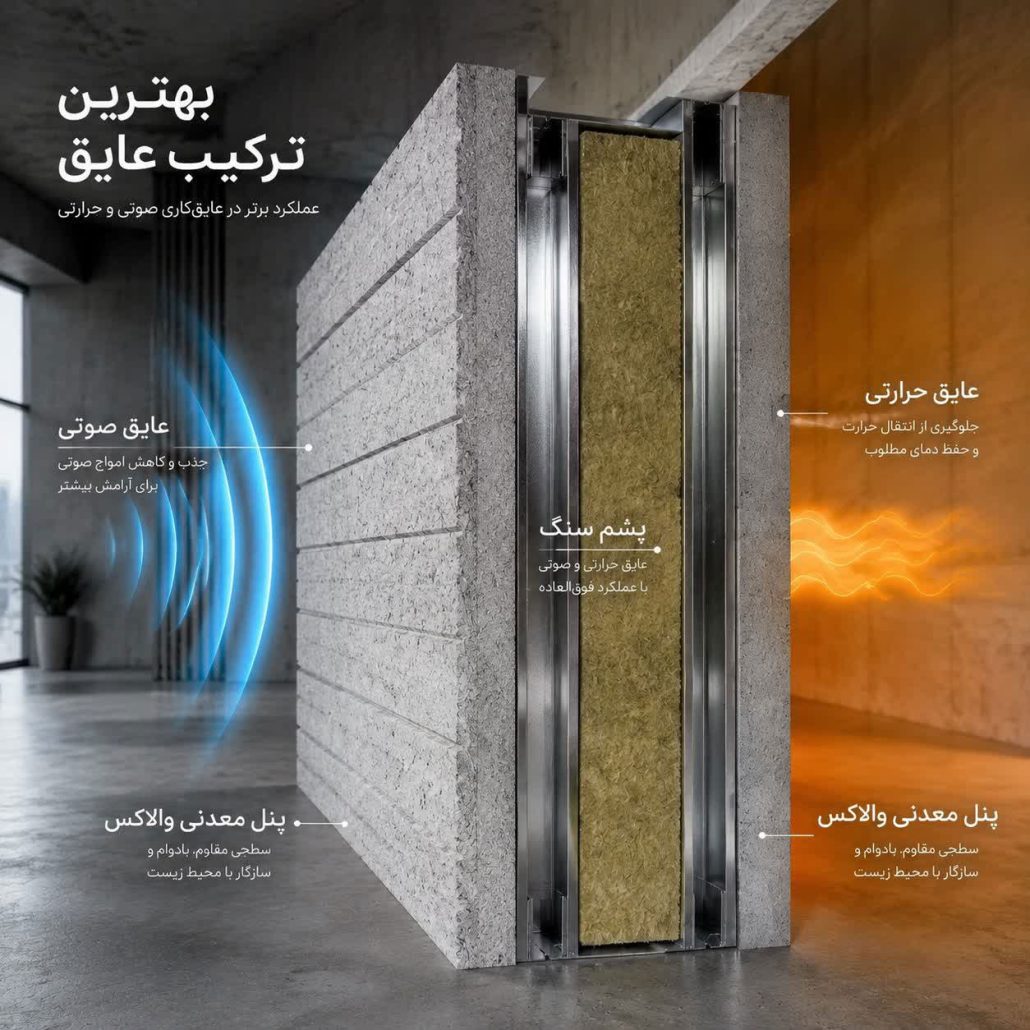

بهترین ترکیب عایق برای دیوار درای وال

اجرای عایق‌کاری با پنل عایق والاکس: در صورت استفاده از پنل عایق والاکس، لایه عایق حرارتی XPS در ساختار خود پنل قرار دارد و پوشش دیوار و عایق‌کاری حرارتی به‌صورت یکپارچه اجرا می‌شوند. در این روش، استفاده از عایق‌های تکمیلی مانند پشم سنگ بین استادها، با توجه به نیاز حرارتی و صوتی پروژه تعیین می‌شود.

بهترین ترکیب عایق برای دیوار درای وال

  • ترکیب عایق پشم سنگ با پنل دیوار: این رایج‌ترین ترکیب استاندارد است.
  • ترکیب عایق حرارتی با پنل پوششی: استفاده از عایق EPS به همراه پنل‌های معدنی برای دیوارهای خارجی.
  • استفاده از پنل‌هایی با خاصیت عایق مانند والاکس: سیستم بهینه و پیشنهادی مهندسی: استفاده از پنل سبک والاکس در دو طرف دیوار به همراه یک لایه پشم سنگ با دانسیته متوسط در وسط. این ترکیب، دیواری با ضخامت کم، وزن بسیار سبک، و راندمان آکوستیک و حرارتی بی‌نظیر ایجاد می‌کند.
  • ترکیب پنل عایق والاکس با هسته XPS: در این سیستم، پوشش بتنی مقاوم و عایق حرارتی XPS در یک پنل پیش‌ساخته ترکیب شده‌اند. این ساختار، اجرای عایق‌کاری حرارتی و پوشش دیوار را ساده‌تر می‌کند و با توجه به نیاز پروژه، امکان استفاده از پشم سنگ بین استادهای LSF برای تقویت عایق صوتی و حرارتی نیز وجود دارد.

عوامل موثر بر عملکرد عایق در دیوارهای LSF

  • ضخامت دیوار: فضای بیشتر برای قرارگیری عایق.
  • نوع عایق استفاده شده: دانسیته و ضریب انتقال حرارت متریال.
  • نوع پنل پوششی: پنل عایق والاکس با هسته XPS، پوشش مقاوم و عایق حرارتی را در یک محصول ترکیب می‌کند و به بهبود عملکرد حرارتی دیوار LSF کمک می‌کند.
  • کیفیت اجرای دیوار خشک: هوابندی صحیح و عدم وجود درز.
  • جزئیات اتصال و درزگیری: استفاده از نوارهای عایق الاستومری زیر رانرها (پد آکوستیک) برای جلوگیری از انتقال صدای کوبه‌ای (IIC).

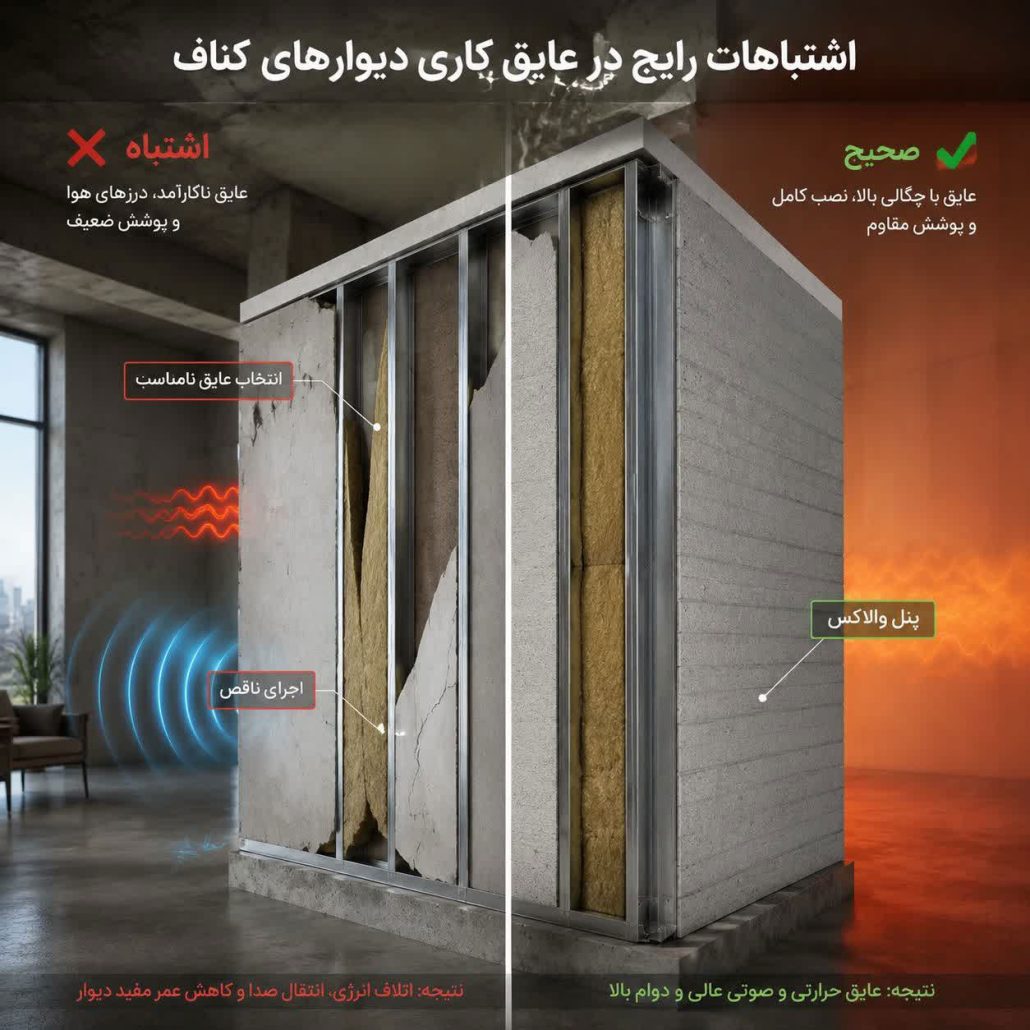

اشتباهات رایج در عایق بندی دیوار درای وال

اشتباهات رایج در عایق بندی دیوار درای وال

  • انتخاب عایق نامناسب: استفاده از پشم شیشه با دانسیته پایین و یا بدون لایه نم بند ( نایلون) در دیوارهای جداکننده که پس از مدتی دچار افت کیفیت می‌شود.
  • اجرای ناقص عایق بین استادها: باقی گذاشتن فضاهای خالی (حتی کوچک) به شدت شاخص STC و مقاومت حرارتی را کاهش می‌دهد.
  • استفاده از پوشش نامناسب برای دیوار: استفاده از پنل‌هایی مانند سمنت‌برد در دیوارهای پیرامونی بدون پیش‌بینی عایق حرارتی پیوسته، می‌تواند انتقال حرارت را افزایش دهد. پنل عایق والاکس با هسته XPS، پوشش مقاوم و لایه عایق حرارتی را در یک محصول ترکیب می‌کند و به کاهش پل‌های حرارتی کمک می‌کند.
  • بی توجهی به جزئیات نصب: عدم استفاده از نوار عایق زیر رانرها و ایجاد پل‌های صوتی.

قیمت عایق بندی دیوار درای وال و سازه LSF

عوامل موثر بر هزینه عایق بندی: متراژ، نوع عایق، ضخامت دیوار و دستمزد تیم اجرایی.

تاثیر نوع عایق بر قیمت: پلی‌یورتان پاششی گران‌ترین و پشم شیشه ارزان‌ترین گزینه‌ها هستند؛ پشم سنگ در رده میانی و اقتصادی قرار دارد.

تأثیر نوع پنل پوششی بر هزینه نهایی: استفاده از پنل‌های والاکس به دلیل سرعت نصب و ویژگی‌های عایق‌بندی، می‌تواند هزینه‌های اجرایی را کاهش دهد. در مدل جدید پنل عایق والاکس، هسته XPS و پوشش بتن کامپوزیتی در یک محصول ترکیب شده‌اند؛ بنابراین نیاز به اجرای برخی لایه‌های عایق جداگانه کاهش می‌یابد و با صرفه‌جویی در زمان نصب، دستمزد و مصالح جانبی، هزینه تمام‌شده پروژه بهینه می‌شود.

سوالات متداول درباره عایق بندی دیوار درای وال و LSF

آیا پنل والاکس عایق صوتی محسوب می‌شود؟

بله، بافت متخلخل و مهندسی‌شده پنل والاکس به عنوان یک جاذب صوت عمل کرده و شاخص STC دیوار را به شدت بهبود می‌بخشد.

آیا پنل والاکس در عایق حرارتی ساختمان موثر است؟

بله. پنل‌های والاکس به بهبود عملکرد حرارتی دیوار کمک می‌کنند. در مدل جدید پنل عایق والاکس، هسته XPS به‌صورت یکپارچه با پوشش بتن کامپوزیتی ترکیب شده است. این ساختار با ایجاد لایه عایق پیوسته روی سازه LSF، انتقال حرارت از مسیر استادهای فلزی را کاهش می‌دهد.

برای دیوار LSF چه عایقی مناسب‌تر است؟

ترکیب پنل‌های عایق مانند والاکس با پشم سنگ یا فوم پلی‌یورتان در فضای بین استادها، یکی از روش‌های مؤثر عایق‌کاری دیوارهای پیرامونی LSF است. در صورت استفاده از پنل عایق والاکس با هسته XPS، بخشی از عایق حرارتی در ساختار خود پنل تأمین می‌شود و نیاز به عایق تکمیلی براساس عملکرد حرارتی و صوتی موردنظر تعیین خواهد شد.

ضخامت مناسب عایق در دیوار درای وال چقدر است؟

ضخامت عایق باید دقیقاً برابر با عمق استادها (معمولاً ۷ تا ۱۰ سانتی‌متر) باشد. فشردن بیش از حد عایق باعث کاهش مقاومت حرارتی آن می‌شود.

آیا می‌توان از پنل‌های پوششی برای افزایش عایق دیوار استفاده کرد؟

بله. استفاده از پنل‌های کامپوزیتی عایق مانند والاکس، راهکاری کاربردی برای بهبود عملکرد حرارتی دیوار است. پنل عایق والاکس با هسته XPS و پوسته بتن کامپوزیتی، عایق حرارتی و پوشش مقاوم را در یک محصول ترکیب می‌کند. این پنل حتی روی دیوارهای موجود نیز نصب می‌شود و بدون تخریب کامل دیوار، مقاومت حرارتی آن را افزایش می‌دهد.

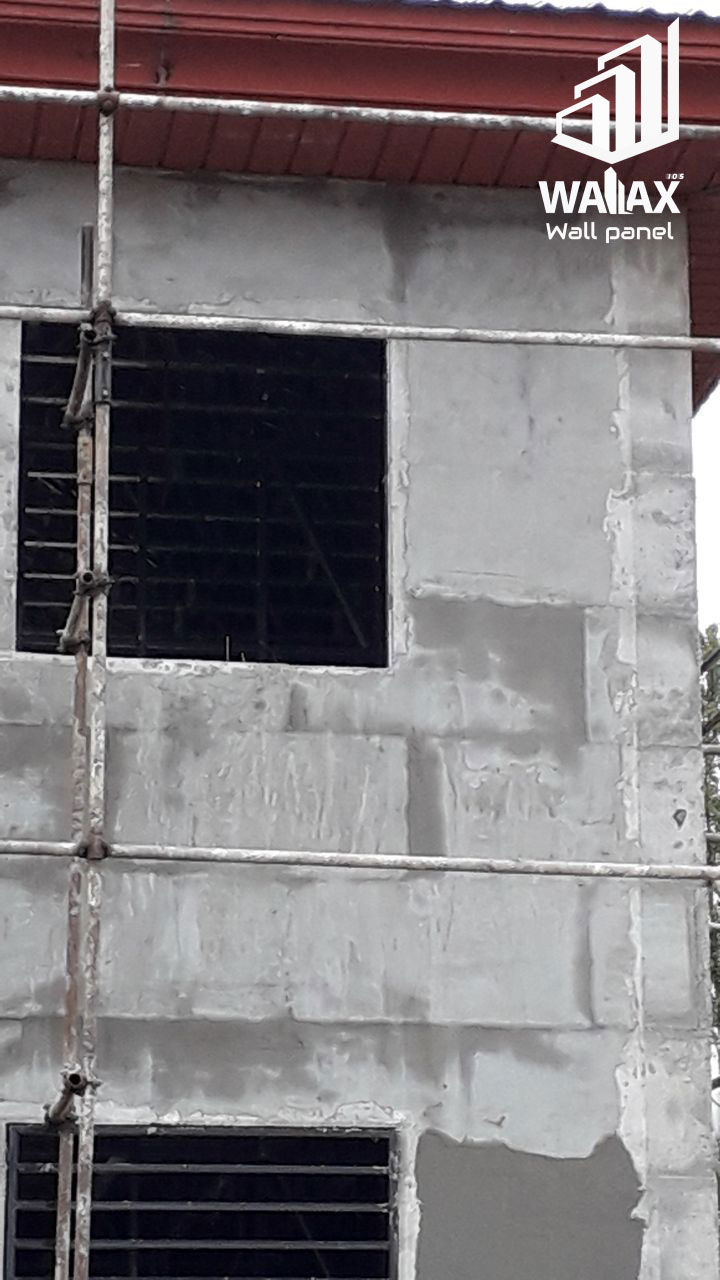

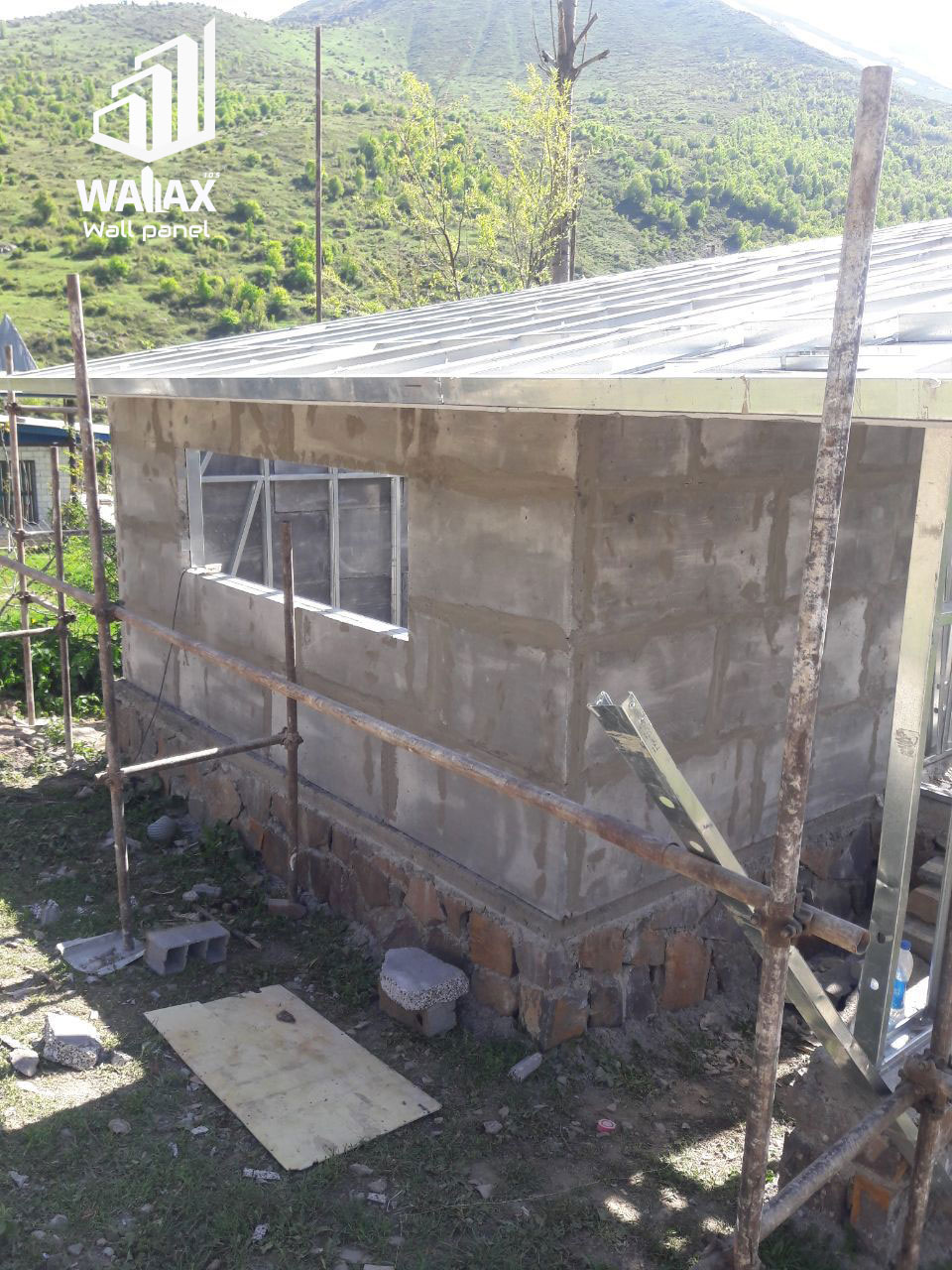

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

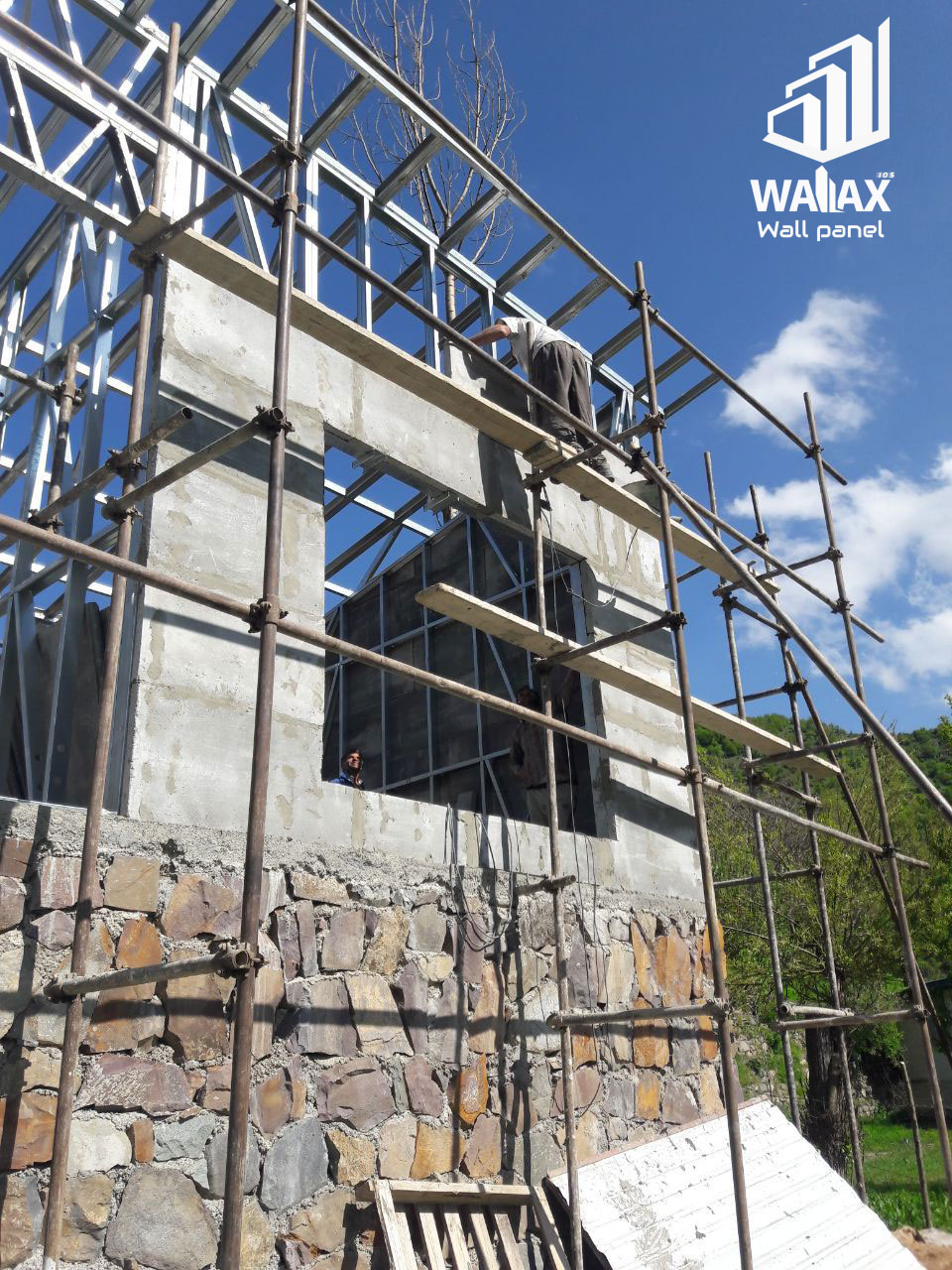

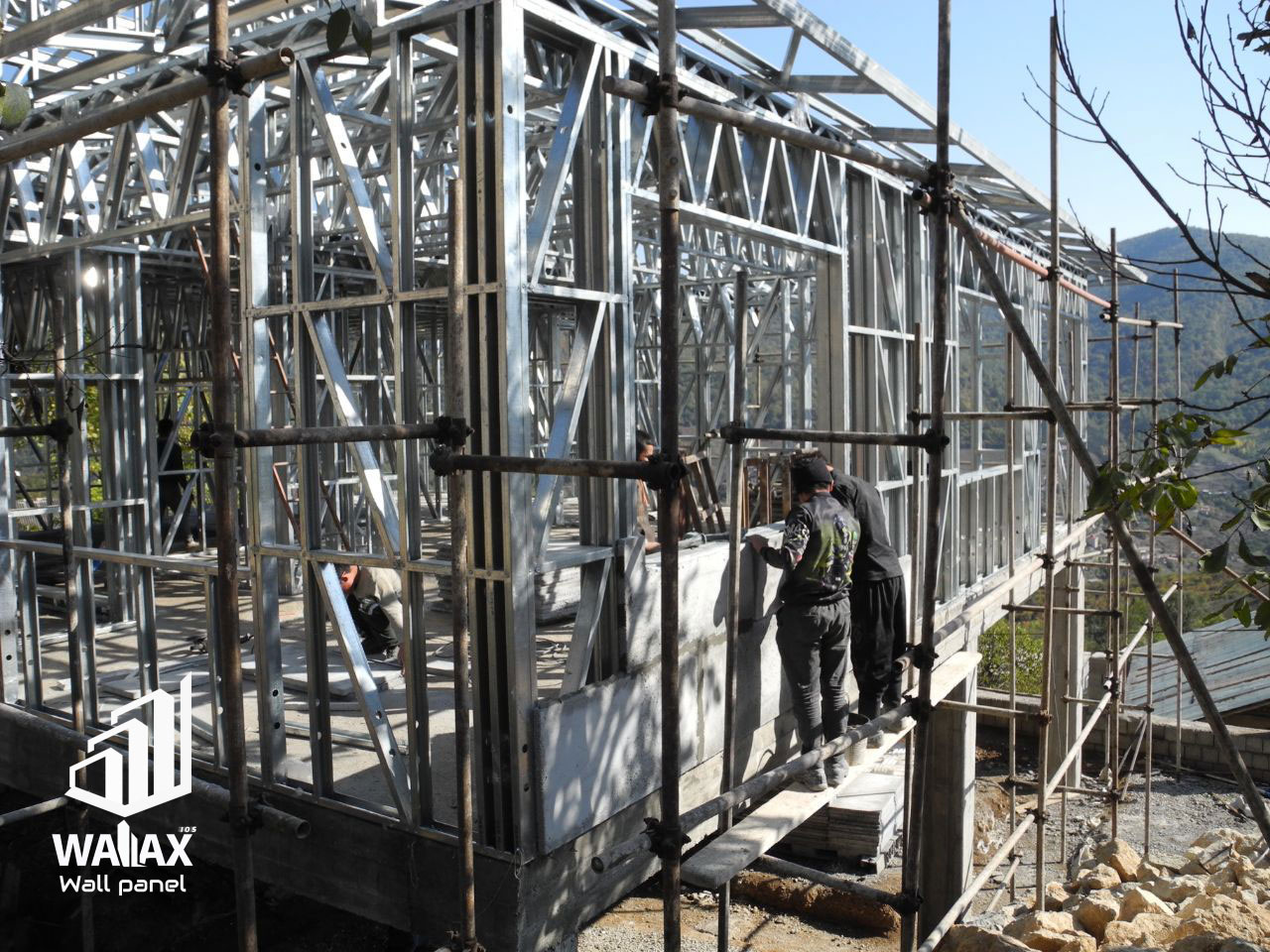

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

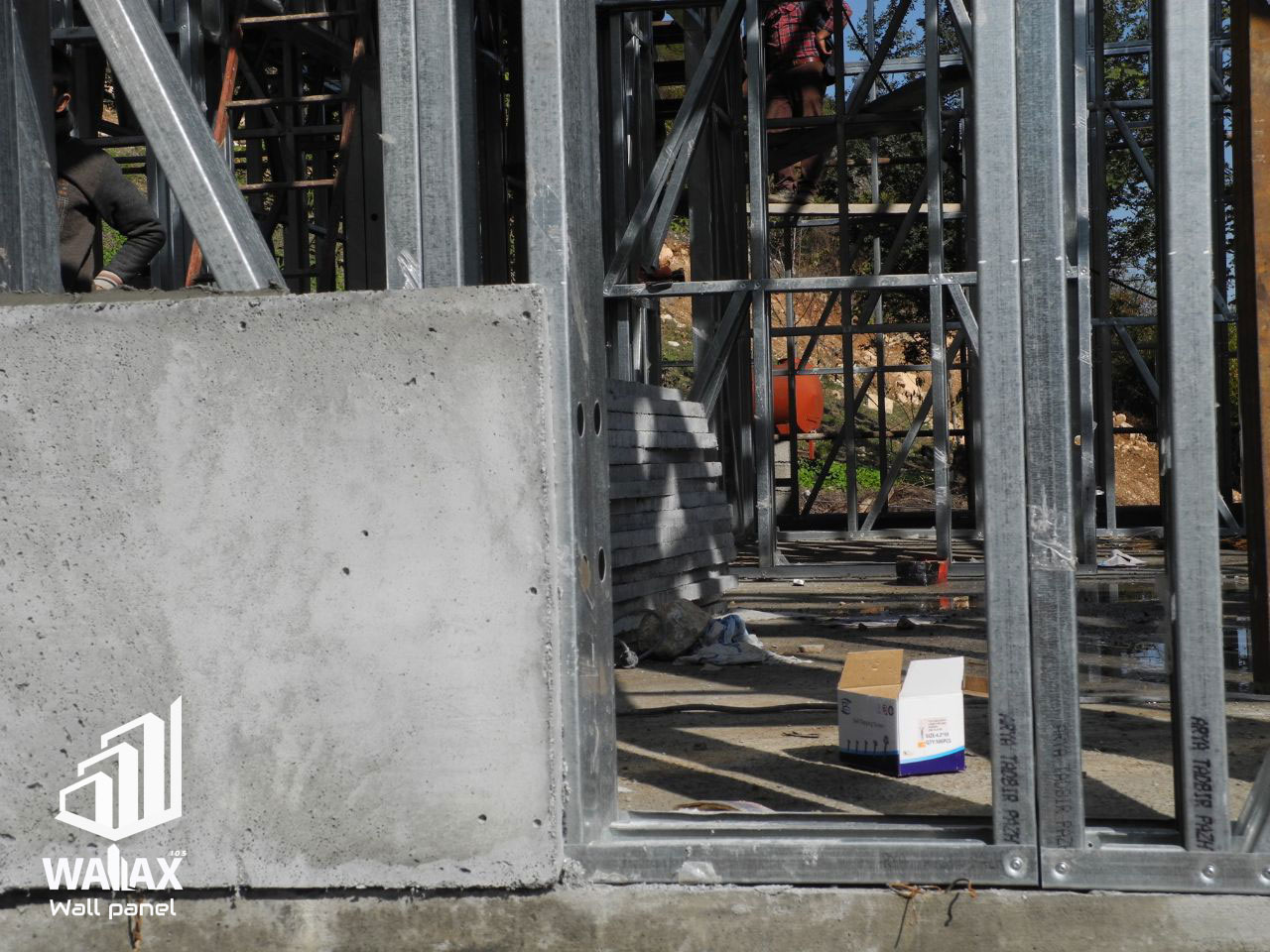

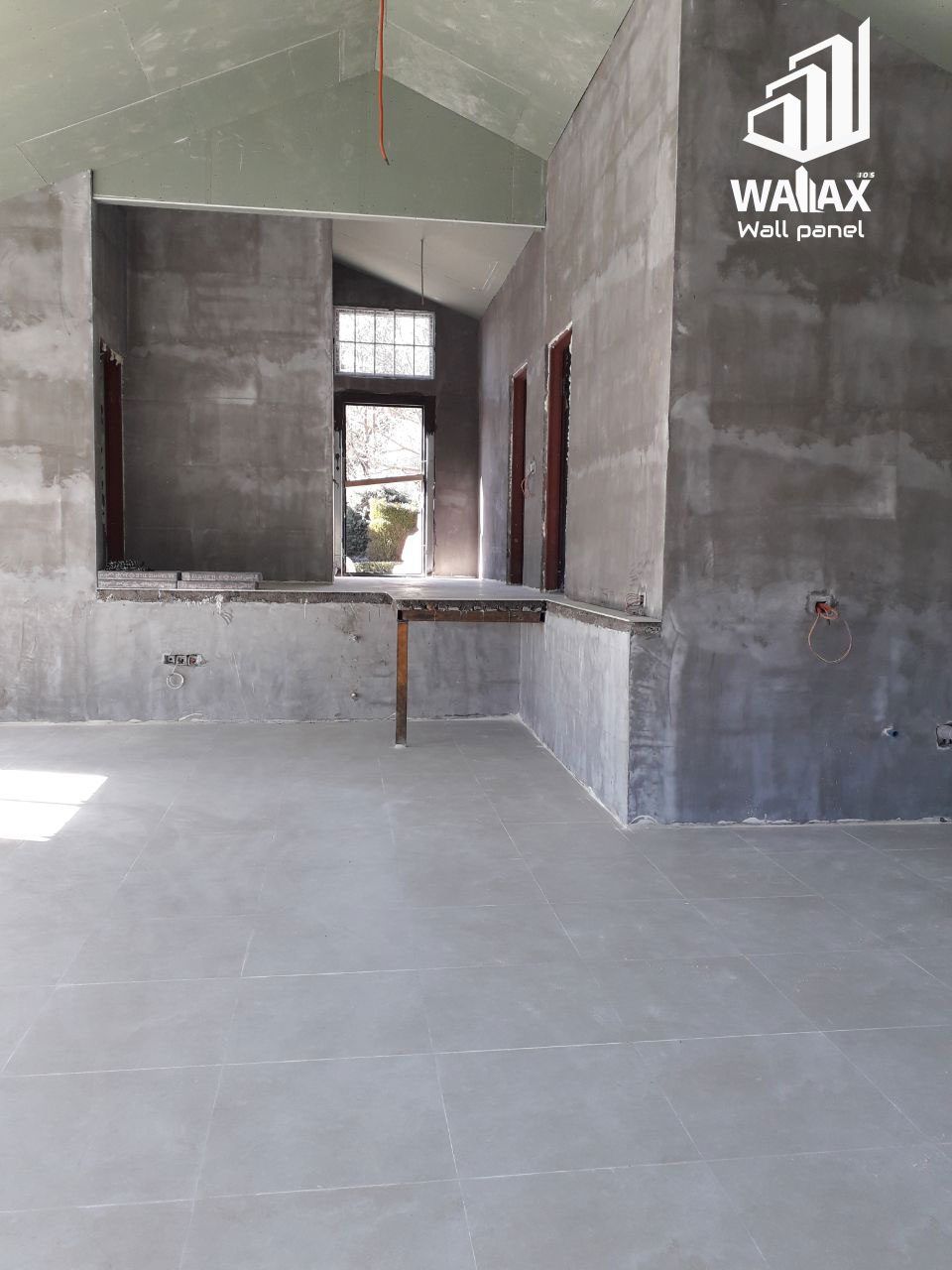

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

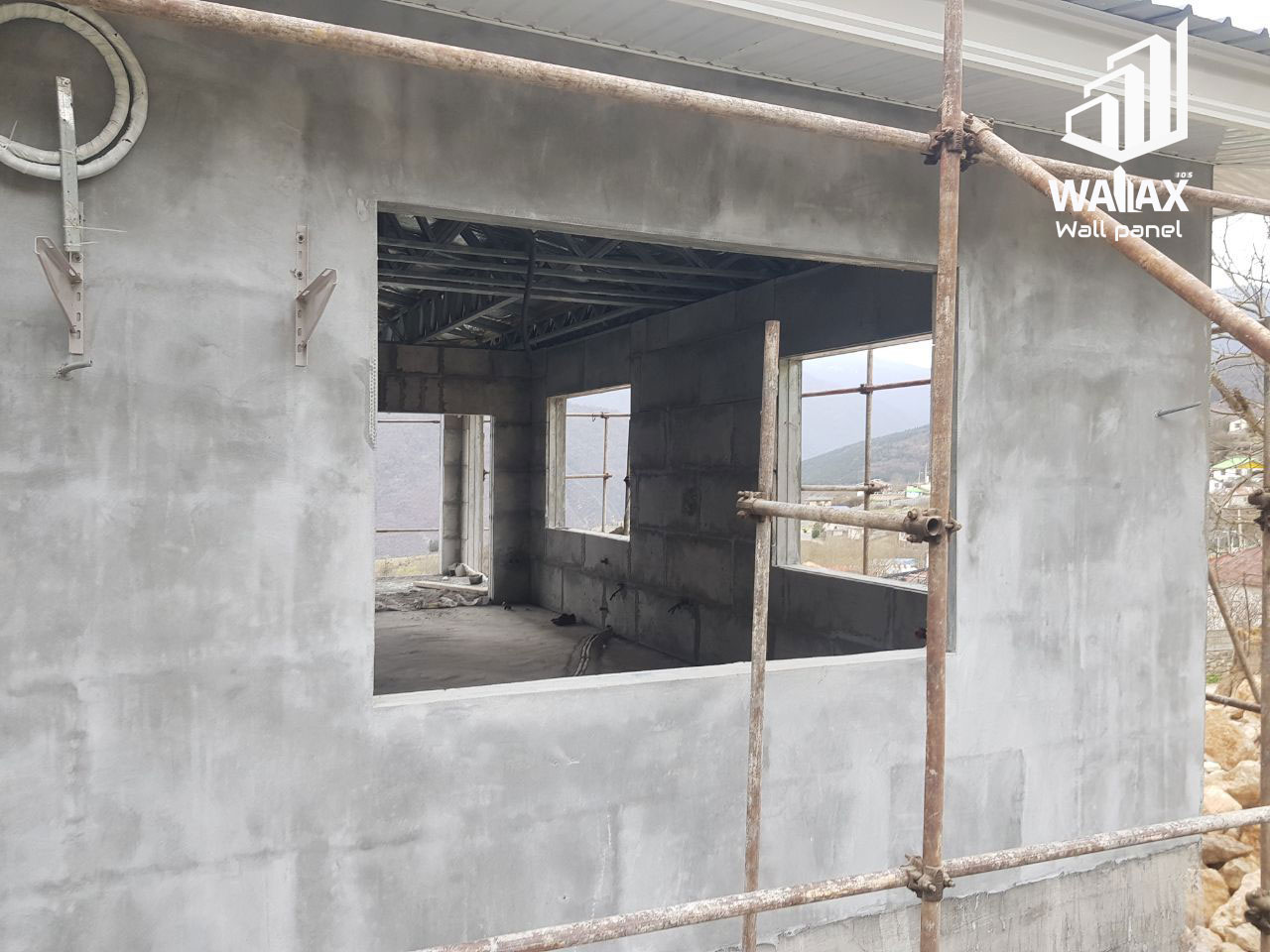

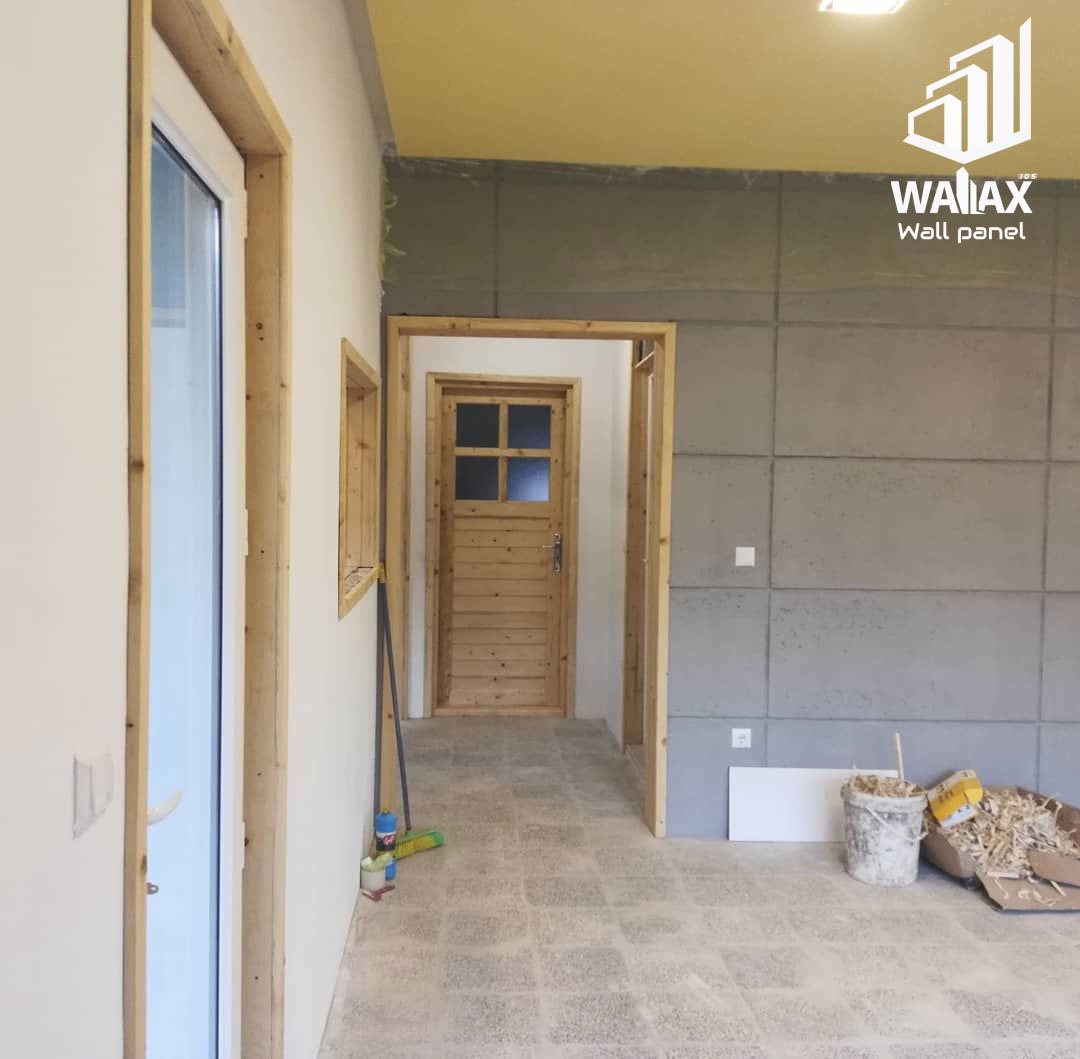

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

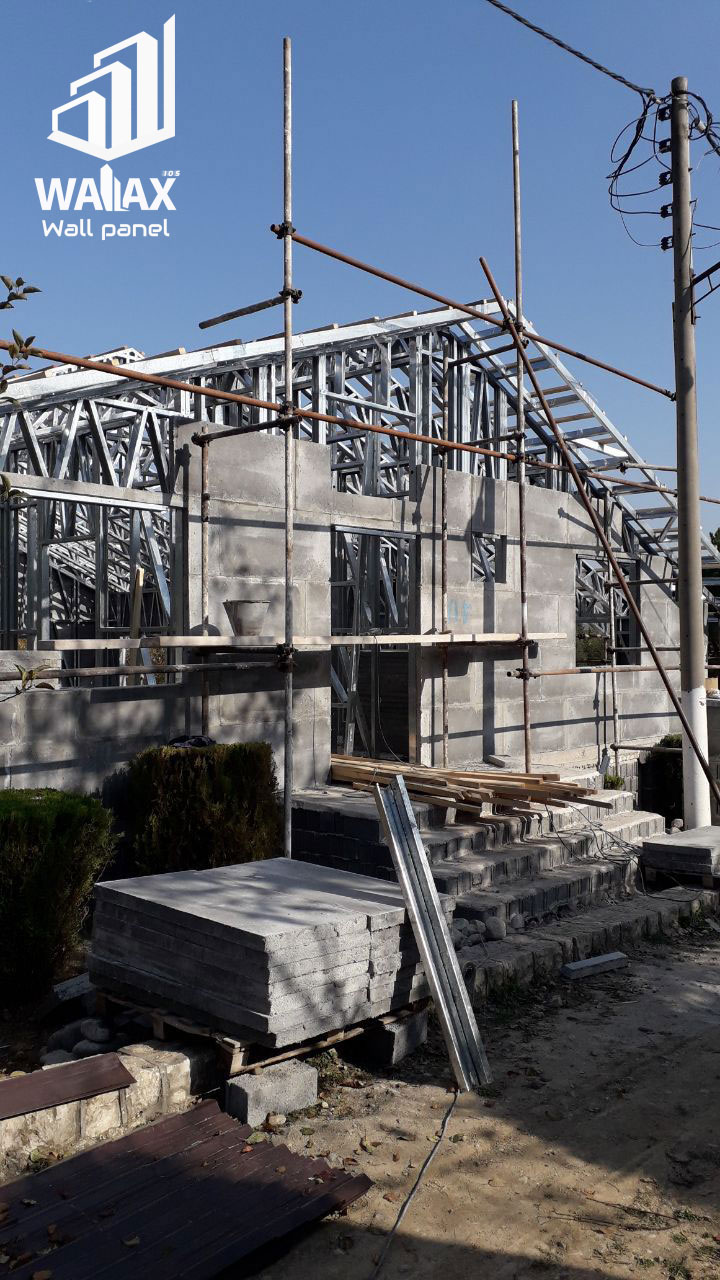

نمونه پروژه های پنل والاکس مخصوص دیوار LSF نمونه پروژه های پنل والاکس مخصوص دیوار LSF

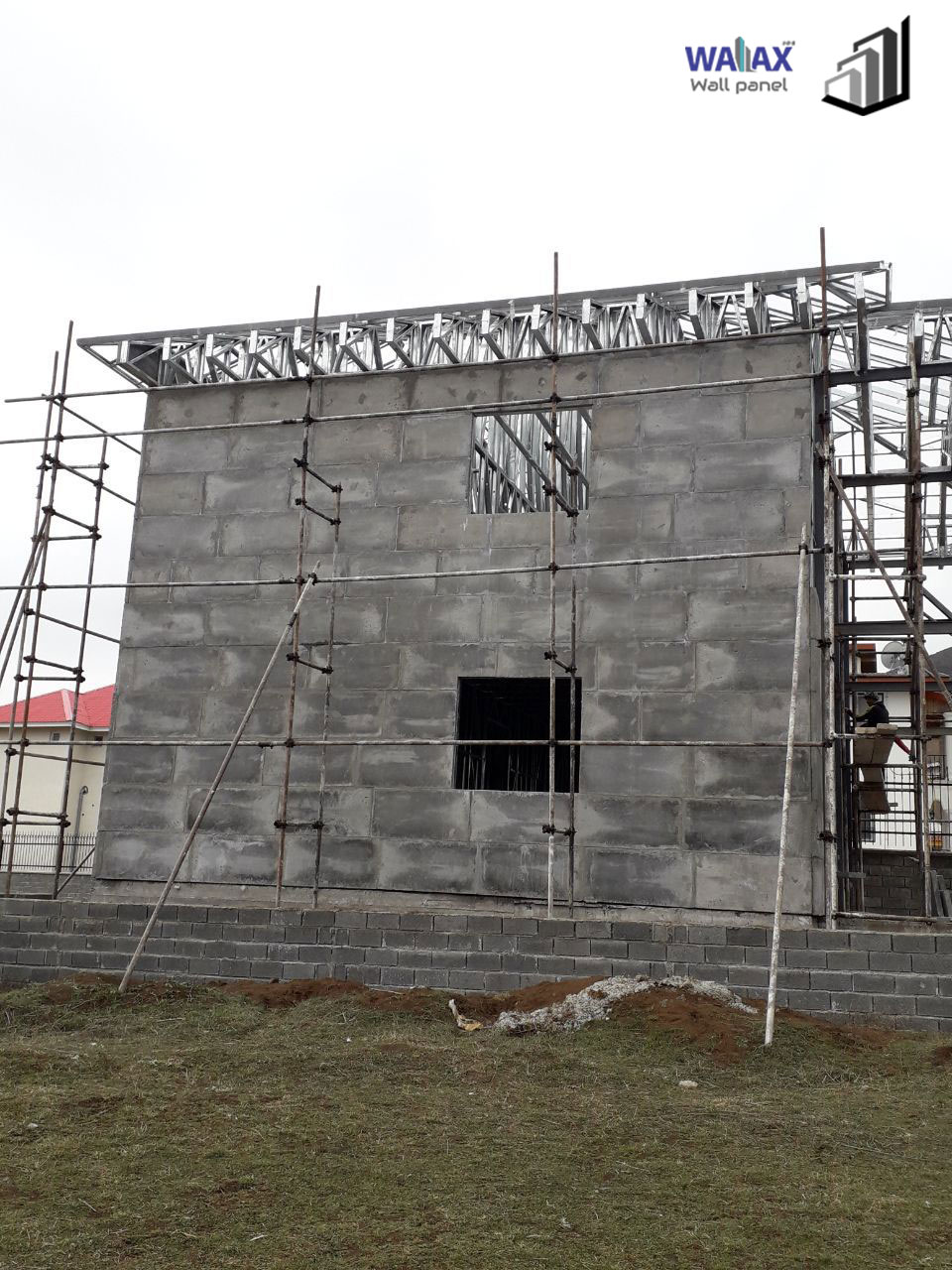

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

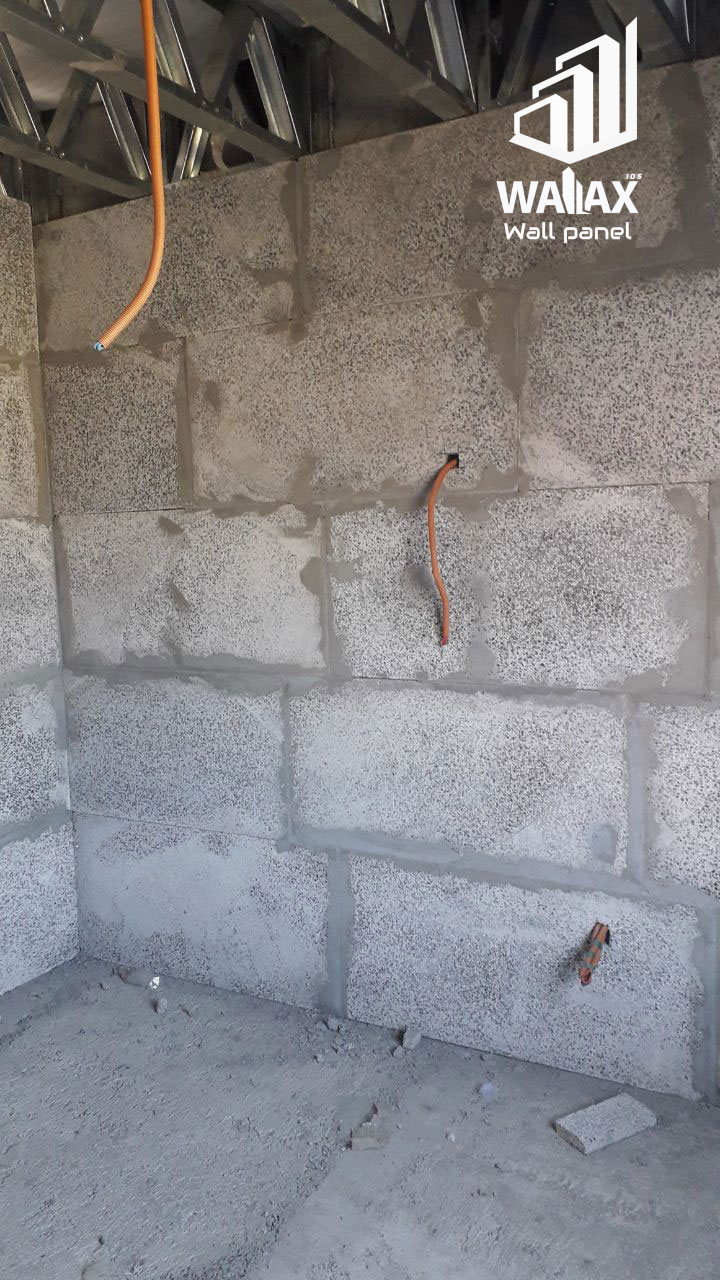

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

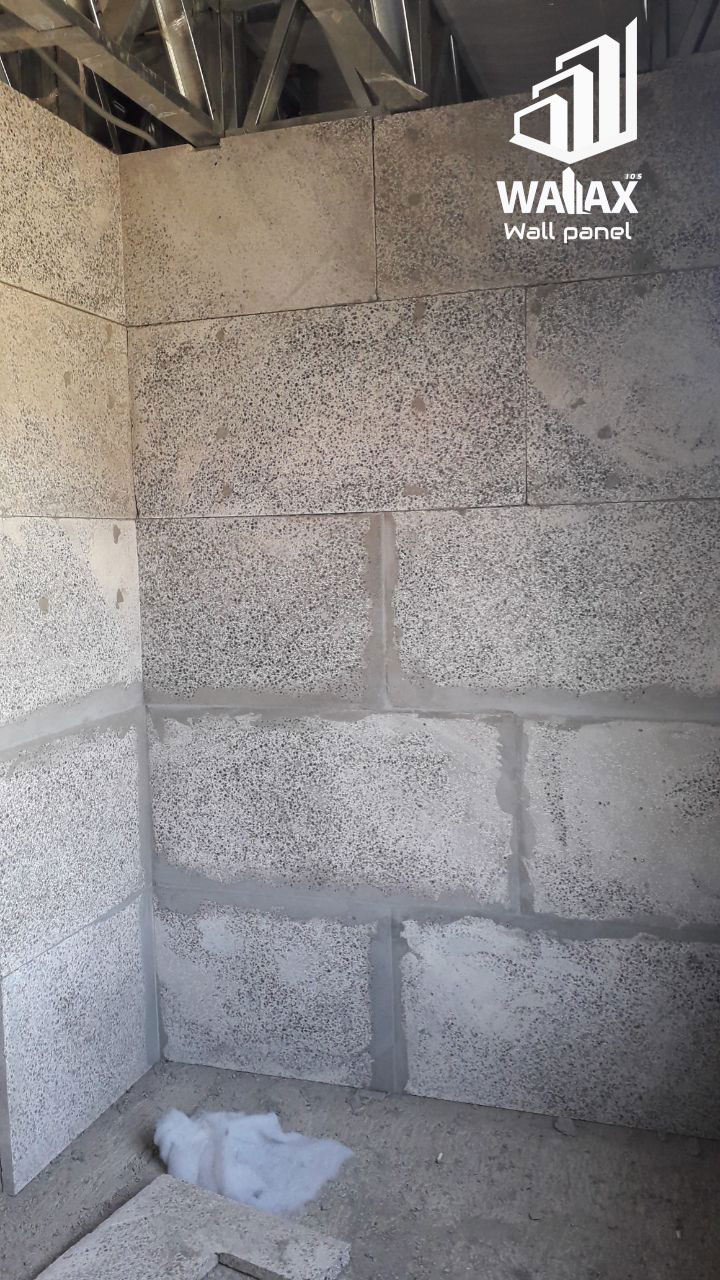

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

نمونه پروژه های پنل والاکس مخصوص دیوار LSF

نمونه پروژه های پنل والاکس مخصوص دیوار LSF
