پنل ال اس اف والاکس

در مهندسی نوین سازه و معماری پایدار، سیستم‌های قاب فولادی سبک نورد سرد (Cold-Formed Steel ) یا همان LSF، به دلیل کاهش چشمگیر بار مرده لرزه‌ای و سرعت بالای اجرا، جایگاه ویژه‌ای یافته‌اند. با این حال، عملکرد نهایی یک سازه LSF به شدت وابسته به نوع پوشش یا دیافراگم دیواری آن است. انتخاب پنل نامناسب می‌تواند منجر به ضعف‌های آکوستیکی، اتلاف حرارت، ترک‌خوردگی و آسیب‌پذیری در برابر رطوبت شود. در این مقاله فنی، به بررسی نسل جدید پوشش‌های ساختمانی یعنی «پنل ال اس اف والاکس» می‌پردازیم و دلایل برتری آن را به عنوان یک راهکار مهندسی در سیستم‌های درای وال تحلیل می‌کنیم.

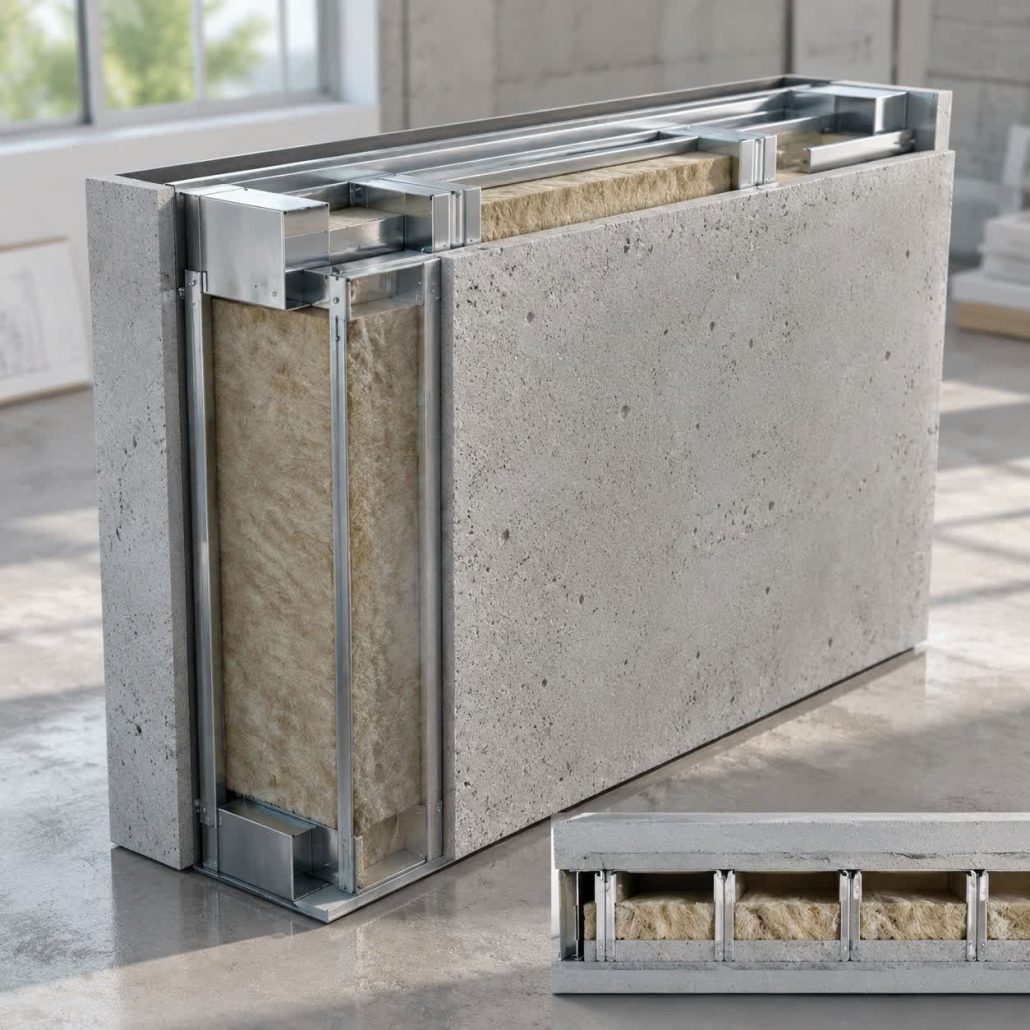

پنل ال اس اف چیست؟

پنل پوشش LSF به صفحات پیش‌ساخته‌ای اطلاق می‌شود که به عنوان لایه پوششی (داخلی یا خارجی) بر روی استادها (Studs)  و رانرهای (Tracks)  سازه فولادی سبک نصب می‌گردند. این پنل‌ها وظیفه محصور کردن فضا، ایجاد سطح تمام‌شده برای نازک‌کاری و مشارکت در سختی جانبی دیوار و سازه LSF را بر عهده دارند.

نقش پنل‌ها در افزایش عملکرد دیوارهای سبک

در سیستم‌های قاب سبک، پنل‌ها تنها یک المان معماری نیستند، بلکه بخشی از سیستم یکپارچه محسوب می‌شوند. آن‌ها با جلوگیری از کمانش موضعی و پیچشی استادهای فولادی، ظرفیت باربری مقاطع را افزایش داده و همچنین به عنوان غشای اصلی در کنترل شارش حرارتی و صوتی عمل می‌کنند.

تفاوت پنل LSF با پنل‌های سنتی

پوشش‌های سنتی معمولاً سنگین، صلب و وابسته به ملات‌های تر هستند. اما پنل‌های تخصصی LSF  باید دارای قابلیت اجرای کاملاً خشک، وزن مخصوص پایین، انعطاف‌پذیری نسبی برای تحمل تغییر شکل‌های سازه فلزی و قابلیت پیچ‌کاری سریع با پیچ‌های سر مته باشند.

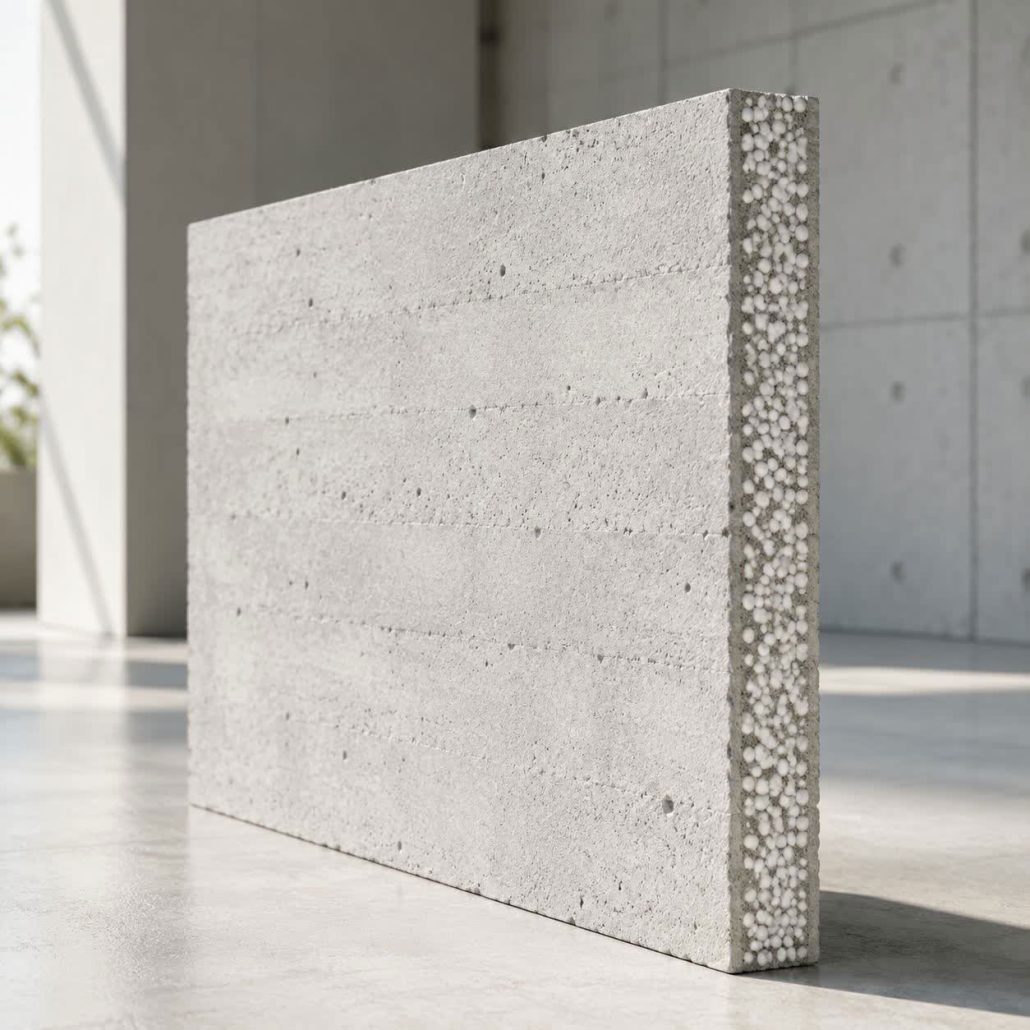

پنل والاکس چیست؟

پنل والاکس یک صفحه بتنی کامپوزیتی پیشرفته با ابعاد استاندارد 120*60 سانتی‌متر و ضخامت 3 سانتی‌متر است. این پنل بر پایه ترکیب بتن سبک، الیاف پلیمری، دانه های  eps  ، مینرال‌ها و فیلرهای نانو مهندسی شده است. مزیت مکانیکی برجسته این ساختار، عدم نیاز به مش فولادی برای تامین مقاومت خمشی و فشاری است؛ چرا که ماتریس پلیمری و نانومواد، تنش‌ها را به صورت همگن در کل مقطع توزیع می‌کنند.

پانل فوق سبک درای وال والاکس

تکنولوژی تولید پنل والاکس

تولید پنل والاکس بر پایه دانش روز دنیا در زمینه متالورژی پودر و کامپوزیت‌های سیمانی اصلاح‌شده انجام می‌پذیرد. کنترل دقیق تخلخل و کیورینگ پیشرفته، باعث می‌شود این محصول به یک ساختار ایزوتروپیک (همه‌طرفه یکسان) با پایداری ابعادی بسیار بالا دست یابد.

چرا والاکس یک پنل سبک و مقاوم است؟

راز این تضاد ظاهری (سبکی در کنار مقاومت) در چگالی مهندسی‌شده آن نهفته است. وزن خود پنل حدود 24 کیلوگرم برمترمربع است. الیاف پلیمری موجود در بافت آن، نقش آرماتورهای میکروسکوپی را ایفا کرده و مقاومت در برابر ضربه و خمش را به شدت افزایش می‌دهند، در حالی که فیلرهای سبک وزن، بار مرده مقطع را به حداقل می‌رسانند.

بیشتر بخوانید: بهترین پوشش سازه LSF و درای وال

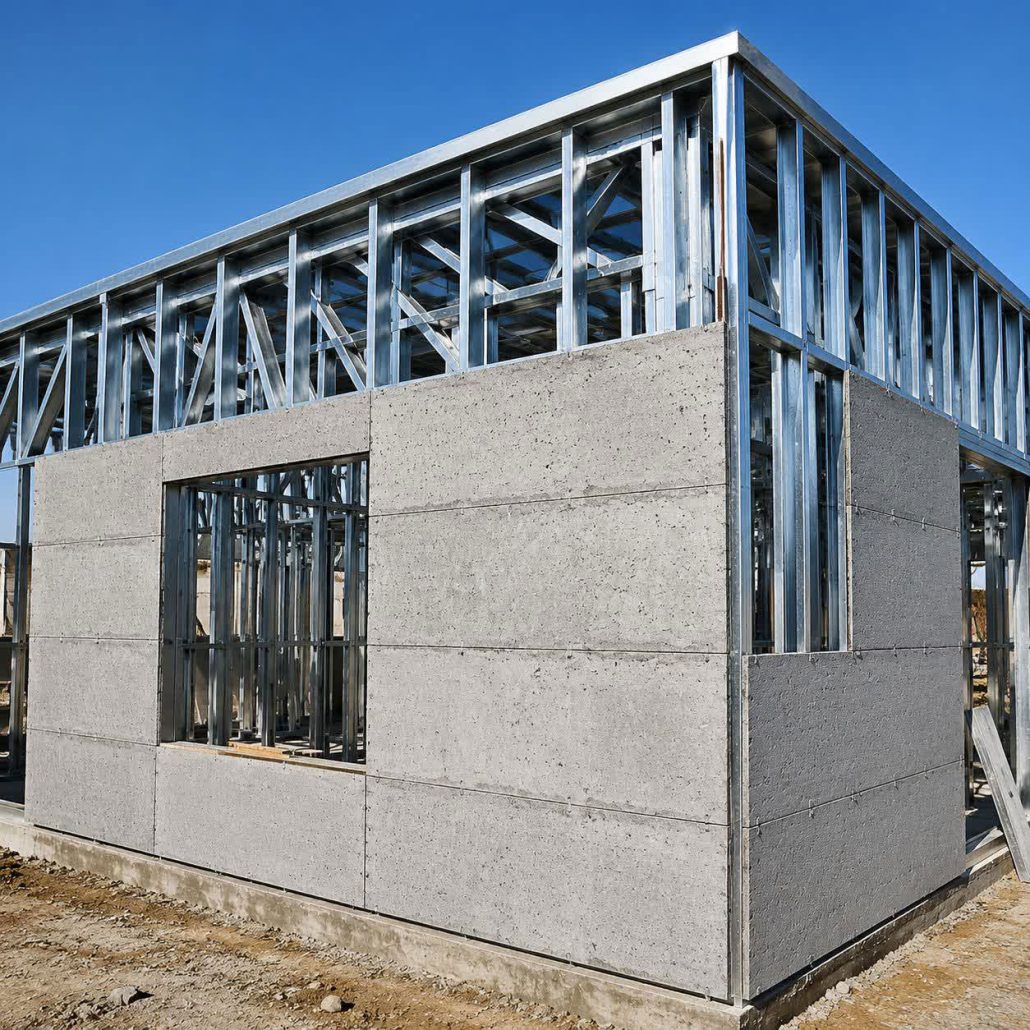

کاربرد پنل والاکس در سازه LSF

پنل والاکس به عنوان پوشش داخلی دیوار LSF

به دلیل سطح صاف و قابلیت پذیرش مستقیم پرایمر، ماستیک و رنگ، والاکس یک گزینه ایده‌آل برای پارتیشن‌ها و دیوارهای داخلی است. مقاومت بالای آن در برابر بارهای نقطه‌ای (تحمل تا 100 کیلوگرم بار نقطه‌ای)، نصب تجهیزاتی نظیر کابینت و تلویزیون را بدون نیاز به شاسی‌کشی‌های سنگین در پشت پنل فراهم می‌کند.

پنل والاکس در پوشش خارجی LSF

در پوسته پیرامونی ساختمان، والاکس به عنوان یک لایه مقاوم در برابر شرایط جوی عمل می‌کند. مقاومت کامل در برابر نفوذ باران، شوک‌های دمایی و اشعه UV، آن را به یک بستر عالی برای اجرای نماهای مدرن (پلاستر، رنگ نما و …) تبدیل کرده است.

استفاده از پنل والاکس در دیوار درای وال

در سیستم‌های ساخت و ساز خشک (Drywall)  غیرباربر که با پروفیل‌های گالوانیزه نورد سرد (C و U ) اجرا می‌شوند، والاکس به سرعت و با استفاده از پیچ‌های سر مته (در فواصل mm150) نصب شده و جایگزین قدرتمندی برای گچ‌برگ‌ها محسوب می‌شود. همچنین پنل والاکس به عنوان عایق بندی دیوار درای وال و سازه LSF محسوب می شود.

کاربرد در سقف‌های کاذب سبک

به دلیل وزن پایین و ایمنی کامل در برابر حریق، می‌توان از پنل‌های والاکس با ضخامت‌های بهینه به عنوان صفحات سقف کاذب شبکه‌ای یا یکپارچه در فضاهای نیازمند به مقاومت رطوبتی بالا استفاده نمود.

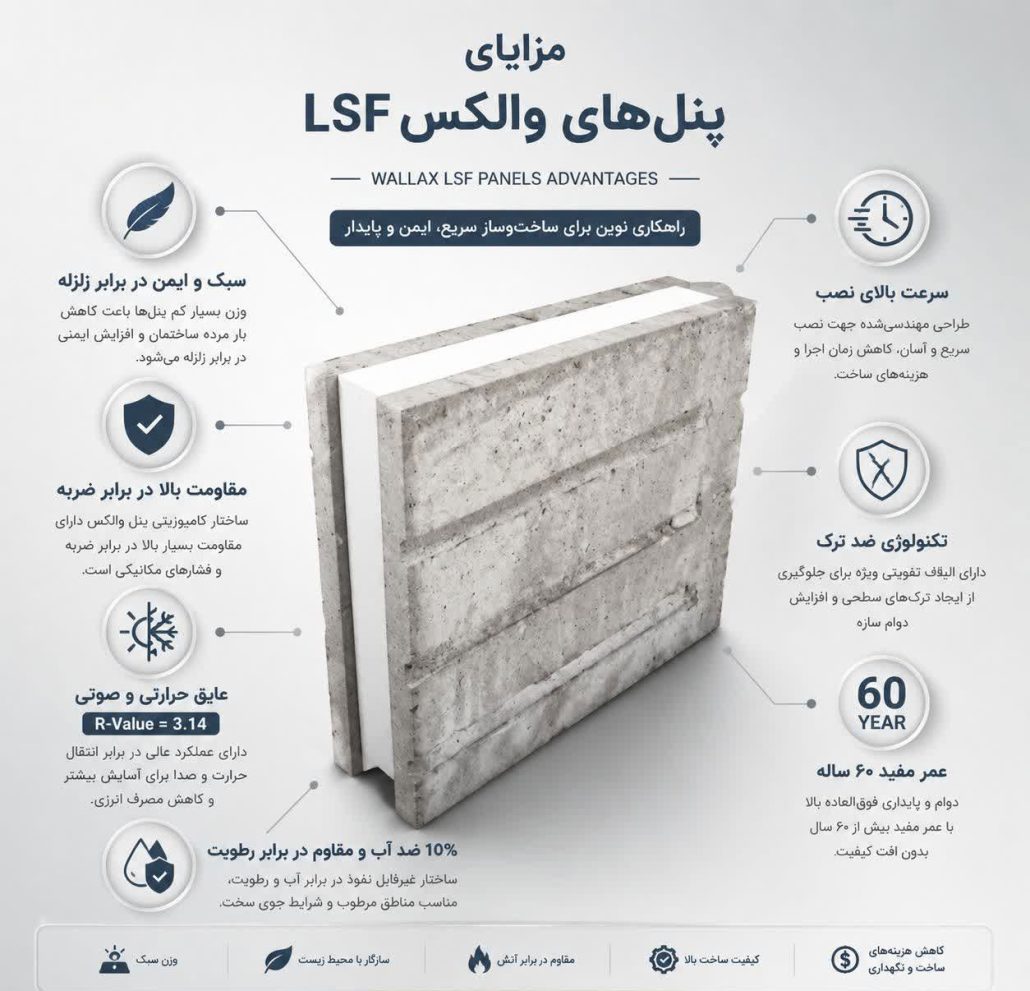

مزایای پنل ال اس اف والاکس

• وزن سبک و مناسب LSF: با وزن سیستم دیوار معادل 60 کیلوگرم بر مترمربع، نیروی برشی پایه لرزه‌ای (V=C× W) به حداقل می‌رسد.
• مقاومت بالا در برابر ضربه: بر خلاف پنل‌های گچی که ترد و شکننده هستند، والاکس مقاومت ضربه‌ای بالایی دارد.
• عایق صوتی و حرارتی: ثبت مقاومت حرارتی (R-Value) معادل W/m^2.K 3.14 (در ترکیب با عایق میانی پشم سنگ) و افت انتقال صوت تا dB50 که فراتر از الزامات مبحث ۱۹ و ۱۸ مقررات ملی است.
• مقاومت عالی در برابر رطوبت: فاقد روکش کاغذی یا متریال‌های جاذب آب بوده و کاملاً ضد آب و مقاوم در برابر رشد قارچ و حشرات است.
• افزایش سرعت اجرا: ابعاد ارگونومیک، برش آسان با اره برقی، و قابلیت اجرای حصیری.
• جلوگیری از ترک‌خوردگی: جمع‌شدگی ناشی از خشک شدن (Drying Shrinkage)  در این پنل عدد بی‌نظیر mm 0.0065 است که عملاً بروز ترک‌های مویی در فینیشینگ را غیرممکن می‌سازد.
• سازگاری با سیستم‌های درای وال: تطابق کامل با استانداردهای نصب بر روی استاد و رانر.
• قابلیت رنگ‌آمیزی و فینیش آسان: پذیرش انواع رنگ‌های بافت‌دار، کاغذ دیواری و پلاستر پس از درزگیری با مش فایبرگلس و اجرای ماستیک.
• طول عمر بالا و نگهداری کم: حفظ خواص فیزیکی و شیمیایی در طول چرخه حیات ساختمان (عمر مفید بالای ۶۰ سال).

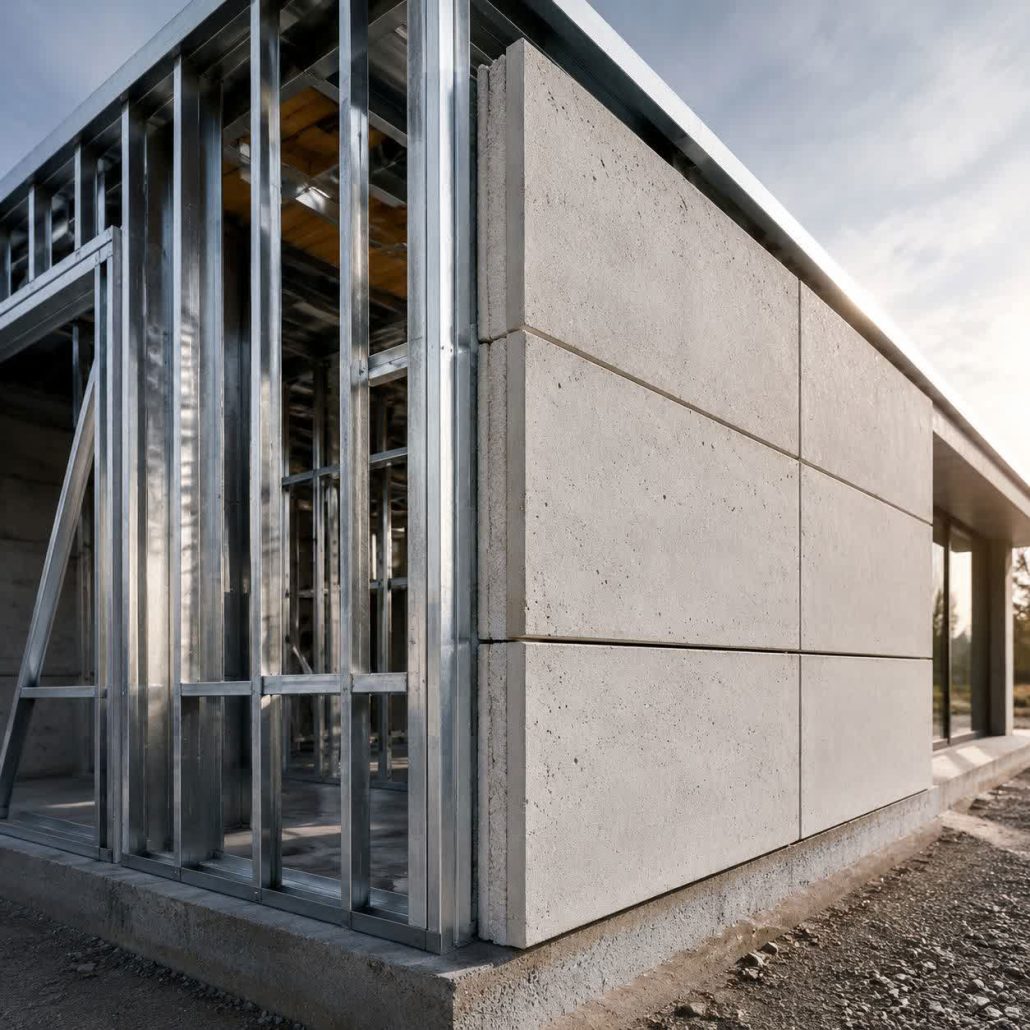

چرا پنل والاکس بهترین پوشش برای سازه LSF است؟

مقایسه عملکرد ساختاری

پنل والاکس به دلیل صلبیت درون ‌صفحه‌ای مناسب، در ترکیب با قاب فولادی سبک، یک دیافراگم برشی عالی ایجاد می‌کند که از پیچش استادها در هنگام زلزله و بادهای شدید جلوگیری می‌کند.

مزایای فنی نسبت به کناف (گچ‌برگ)

کناف‌ها به شدت در برابر رطوبت و ضربه آسیب‌پذیرند. والاکس ضعف‌های ذاتی کناف (نفوذپذیری آب و ضعف در پیچ‌خوری برای بارهای سنگین) را کاملاً پوشش داده و برای فضاهای خیس نیازی به نمونه‌های خاص و گران‌قیمت ندارد.

برتری نسبت به سمنت برد در سازه‌های سبک

سمنت بردهای سنتی وزن بالایی دارند و بسیار ترد هستند، که این امر برش‌کاری آن‌ها را دشوار کرده و نیازمند پیچ‌های بسیار خاص است. والاکس با افزودن پلیمرها، هم وزن را کاهش داده و هم انعطاف‌پذیری و برش‌پذیری را بهینه کرده است.

عملکرد عایق قوی‌تر نسبت به پنل‌های معمولی

بافت متخلخل و مینرال والاکس به صورت ذاتی عایق است. این امر مانع از ایجاد پل‌های حرارتی در محل برخورد استادهای فولادی به پوشش خارجی می‌شود ,

دلیل مناسب بودن برای مناطق مرطوب و گرم

مقاومت در برابر شوک‌های دمایی و عدم تغییر شکل در رطوبت‌های نسبی بالا (نظیر شمال یا جنوب کشور)، والاکس را به گزینه‌ای بی‌رقیب برای اقلیم‌های سخت تبدیل کرده است.

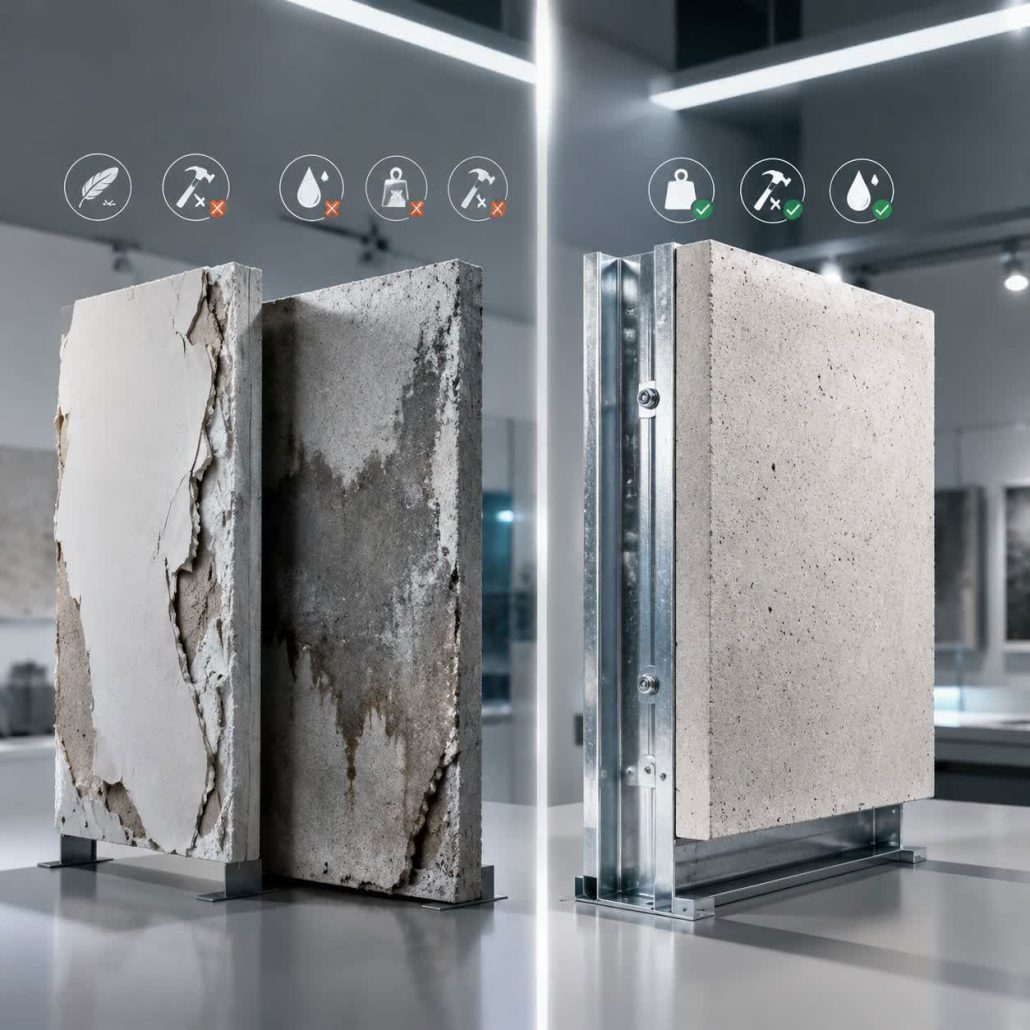

مقایسه پنل والاکس با سایر پنل‌های ساختمانی

• والاکس در برابر کناف: کناف سبک است اما آکوستیک و مقاومت ضربه‌ای  پایینی دارد ، پیچ پذیری گچ برگ ها ضعیف است و در رطوبت از بین می‌رود. والاکس در تمامی این موارد برتر است.
• والاکس در برابر سمنت برد: سمنت برد مقاومت خوبی دارد اما سنگین، شکننده و فاقد خواص عایق حرارتی و صوتی قابل توجه است. والاکس سبک‌تر و عایق‌تر است.
• والاکس در برابر  فایبر سمنت: فایبر سمنت‌ها معمولاً نازک‌ترند و برای رسیدن به ضخامت‌های ساختاری نیاز به لایه‌های متعدد دارند، در حالی که پنل 3 سانتی‌متری والاکس به تنهایی ایستایی لازم را تامین می‌کند.
• والاکس در برابر PVC: پنل‌های PVC مقاومت حریق بسیار پایینی دارند و گازهای سمی تولید می‌کنند. والاکس با مقاومت حریق 120 دقیقه‌ای در کلاس مصالح  کاملاً نسوز است.

جدول مقایسه فنی و مهندسی پوشش‌های درای وال

نحوه اجرای پنل والاکس در سازه LSF

نصب این سیستم کاملاً بر اساس استانداردهای درای وال (Drywall) صورت می‌گیرد:

1. زیرسازی فلزی: نصب رانرها در کف و سقف و شاقول کردن استادها با فواصل mm600.
2. عایق‌گذاری: قرار دادن عایق پشم سنگ (مثلاً با دانسیته 50 کیلوگرم برمترمکعب و ضخامت (mm100) در فضای خالی میان مقاطع.
3. نصب پنل: اجرای پنل‌ها به صورت حصیری (Staggered)  جهت جلوگیری از امتداد درزها.
4. پیچ‌کاری: استفاده از پیچ پنل سر مته. فاصله پیچ‌ها mm150 ، فاصله از لبه عرضی mm20 و میزان نفوذ پیچ در پروفیل حداقل mm3 است.
5. درزگیری و فینیشینگ: استفاده از نوار درزبند (مش فایبرگلس) در درزها، نصب کرنر بید در کنج‌ها، اجرای ماستیک گچی، پرایمر و در نهایت نقاشی.

بیشتر بخوانید: نحوه اجرای سازه ال اس اف

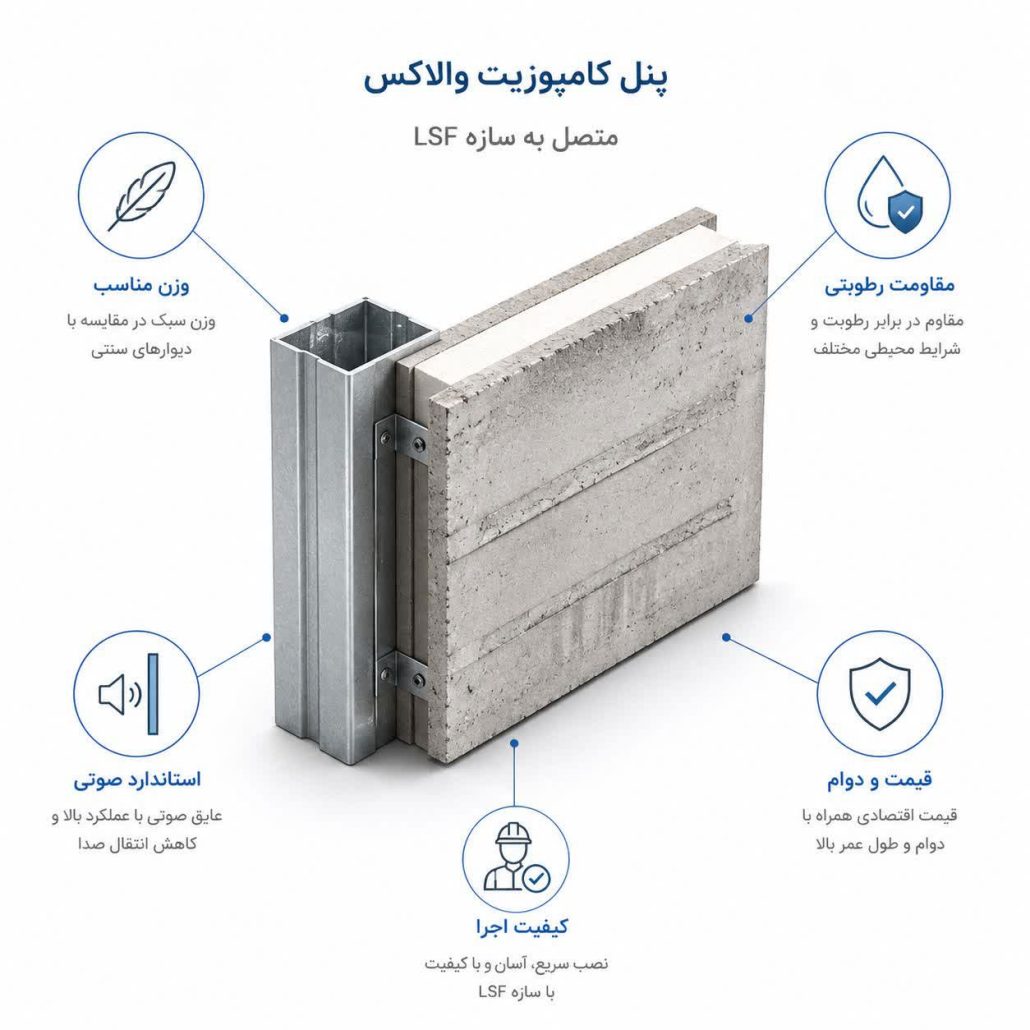

نکات مهم هنگام انتخاب پنل برای سازه LSF

برای مهندسین طراح، بررسی این شاخص‌ها پیش از تایید متریال الزامی است:

• وزن مناسب: کنترل دقیق بار مرده جهت بهینه‌سازی مقاطع فولادی LSF.
• مقاومت رطوبتی: اطمینان از عدم ایجاد خوردگی گالوانیک در مقاطع فولادی.
• استاندارد صوتی: تامین حداقل الزامات مبحث ۱۸.
• قیمت و دوام: بررسی هزینه در چرخه حیات نه صرفاً قیمت اولیه متریال.
• کیفیت اجرا: وجود ابزارها و اتصالات استاندارد برای نصب بدون نقص.

قیمت پنل والاکس برای سازه  LSF آیا مقرون‌به‌صرفه است؟

از منظر مهندسی ارزش، پنل والاکس کاملاً توجیه‌پذیر است. اگرچه ممکن است قیمت واحد پنل از یک برگ گچ‌برگ ساده بیشتر باشد، اما با حذف لایه‌های متعدد عایق‌کاری خارجی، کاهش ضخامت دیوارهای پیرامونی (افزایش متراژ مفید ساختمان)، کاهش تناژ فولاد مصرفی سازه به دلیل وزن بسیار پایین و همچنین سرعت اجرای بالا (کاهش هزینه‌های بالاسری کارگاه)، هزینه تمام‌شده پروژه LSF با سیستم والاکس به مراتب اقتصادی‌تر از روش‌های سنتی یا چندلایه خواهد بود.

سوالات متداول درباره پنلهای پوششی  LSF والاکس

۱. پنل والاکس چیست و چه کاربردی دارد؟

یک پنل کامپوزیتی پیشرفته بر پایه بتن سبک، پلیمر و نانومواد است که به عنوان پوشش نهایی دیوارهای داخلی، خارجی و سقف‌های کاذب در سازه‌های درای وال و LSF کاربرد دارد.

۲. آیا پنل والاکس برای LSF مناسب است؟

بله، به دلیل وزن بسیار پایین (عدم تحمیل بار مرده)، انعطاف‌پذیری در برابر تنش‌های سازه‌ای، و قابلیت اجرای خشک و پیچ‌کاری سریع، ایده‌آل‌ترین پوشش برای قاب‌های نورد سرد است.

۳. تفاوت پنل والاکس با کناف چیست؟

والاکس بر خلاف کناف دارای مقاومت ذاتی در برابر آب و رطوبت است، تحمل بارهای نقطه‌ای سنگین (مثل کابینت) را بدون شاسی‌کشی دارد و عایق حرارتی و صوتی بسیار قدرتمندتری است.

۴. آیا والاکس ضد رطوبت است؟

بله، ساختار کامپوزیتی والاکس فاقد مواد جاذب آب و روکش‌های کاغذی است و به صورت ۱۰۰٪ در برابر نفوذ آب، باران و رطوبت‌های محیطی مقاوم است.

۵. آیا پنل والاکس عایق صوتی است؟

بله، سیستم دیوار والاکس قادر است شاخص کاهش انتقال صوت را به حدود dB50 برساند که محیطی کاملاً آکوستیک فراهم می‌کند.

۶. برای پوشش خارجی LSF، والاکس بهتر است یا سمنت برد؟

والاکس بسیار سبک‌تر از سمنت برد است، قابلیت برش با ابزارهای ساده را دارد، دچار ترک‌های انقباضی نمی‌شود و به دلیل مقاومت حرارتی بالا، از ایجاد پل حرارتی در نمای بیرونی جلوگیری می‌کند.

۷. سرعت اجرای والاکس چقدر است؟

به دلیل ابعاد استاندارد (60×120 سانتی‌متر)، برش بسیار آسان با اره برقی و نیاز به اتصالات پیچ و مهره‌ای ساده، سرعت نصب آن بسیار بالاست و زمان‌بندی پروژه‌های سریع‌الاحداث را بهینه می‌کند.

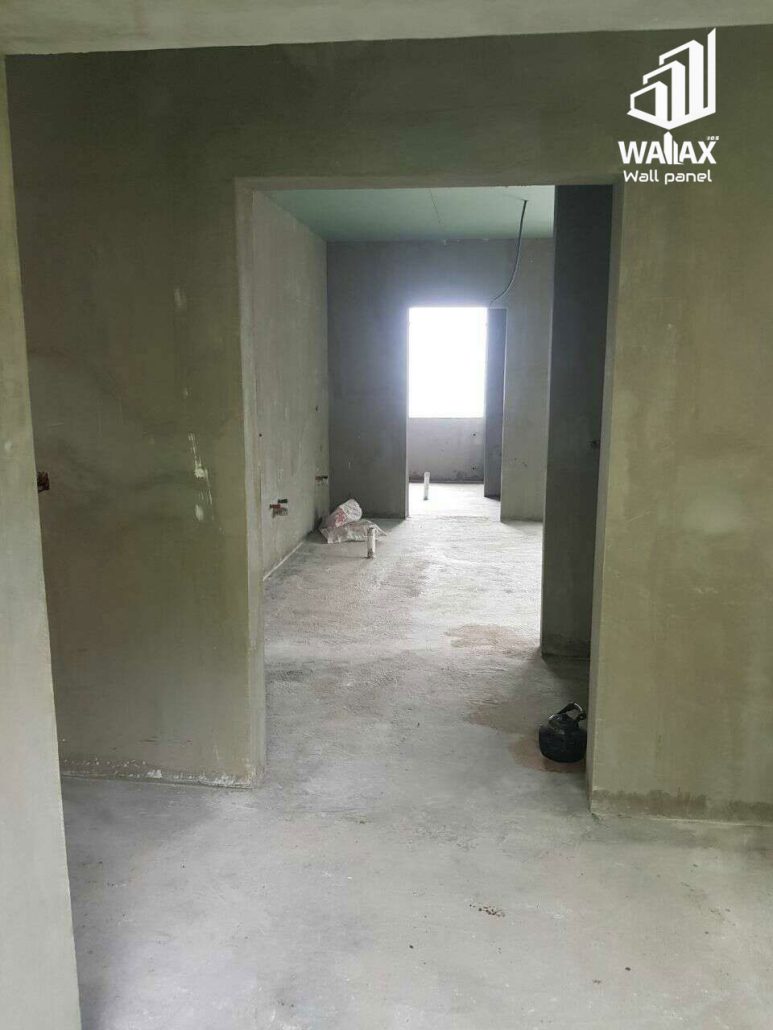

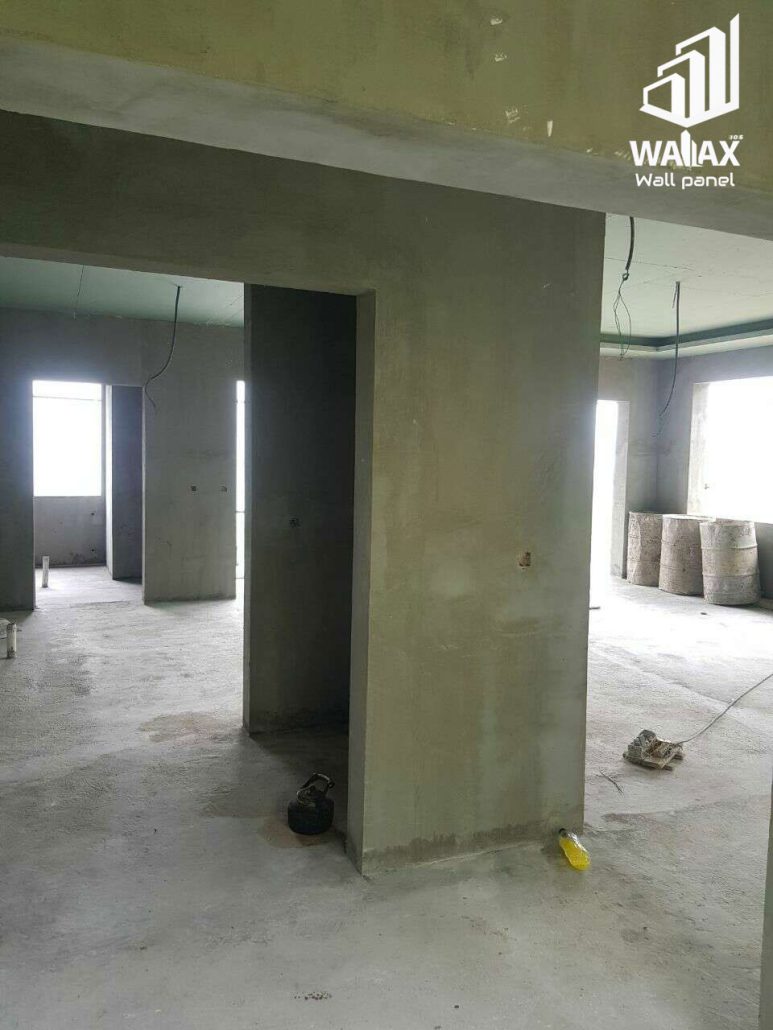

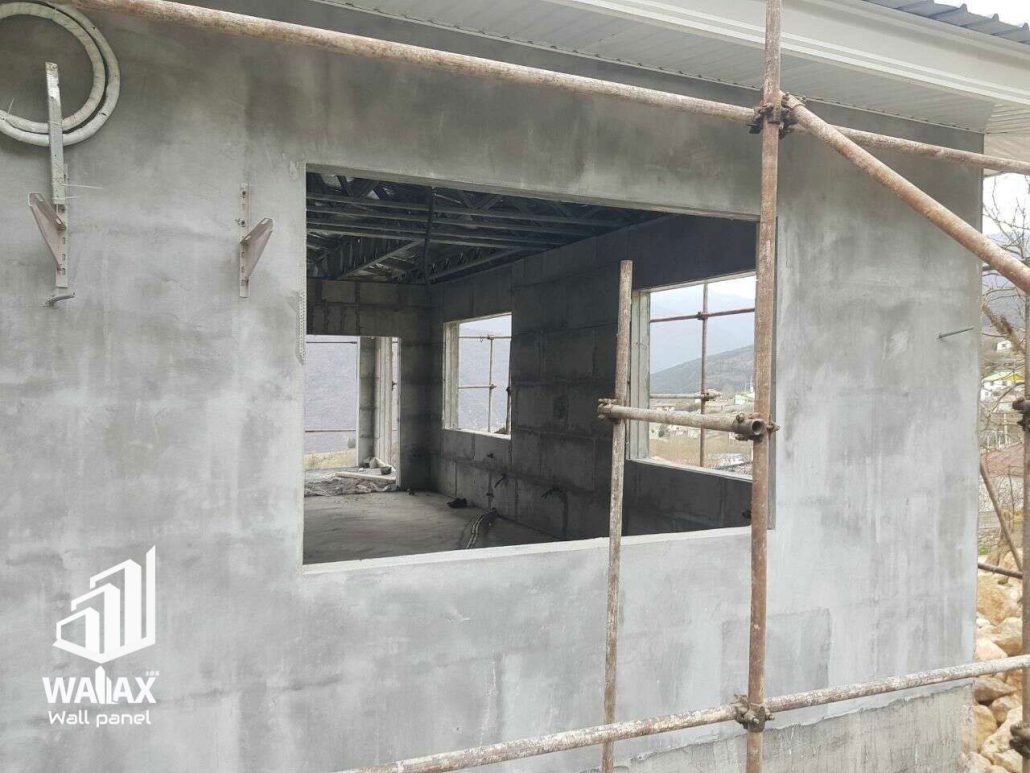

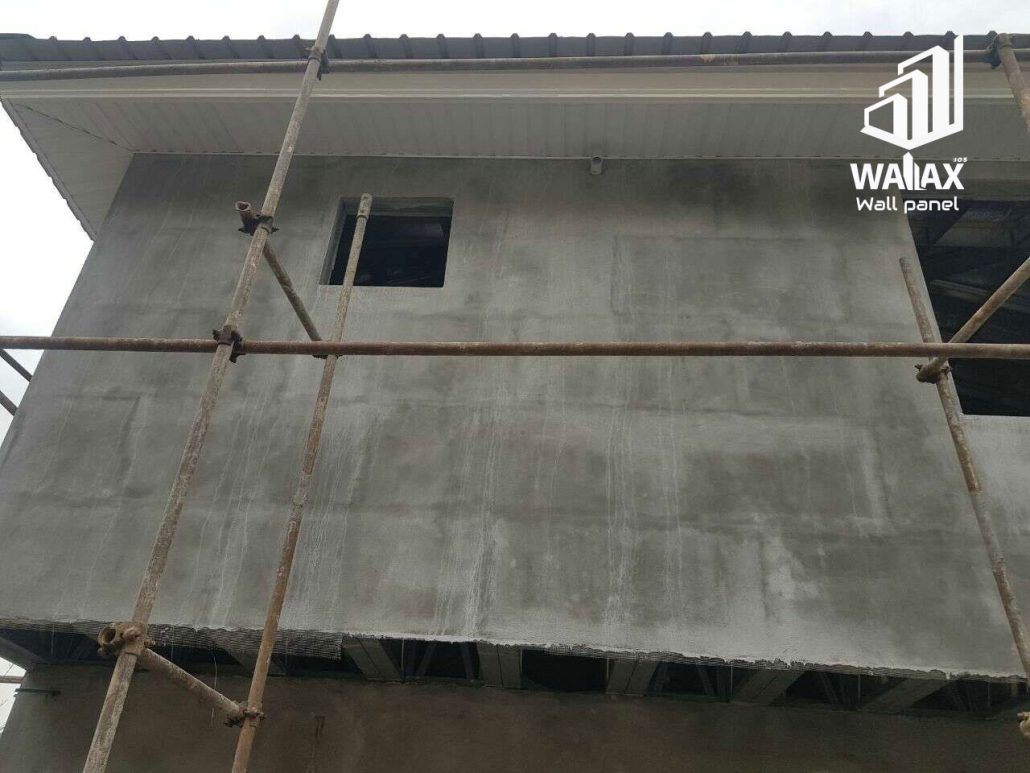

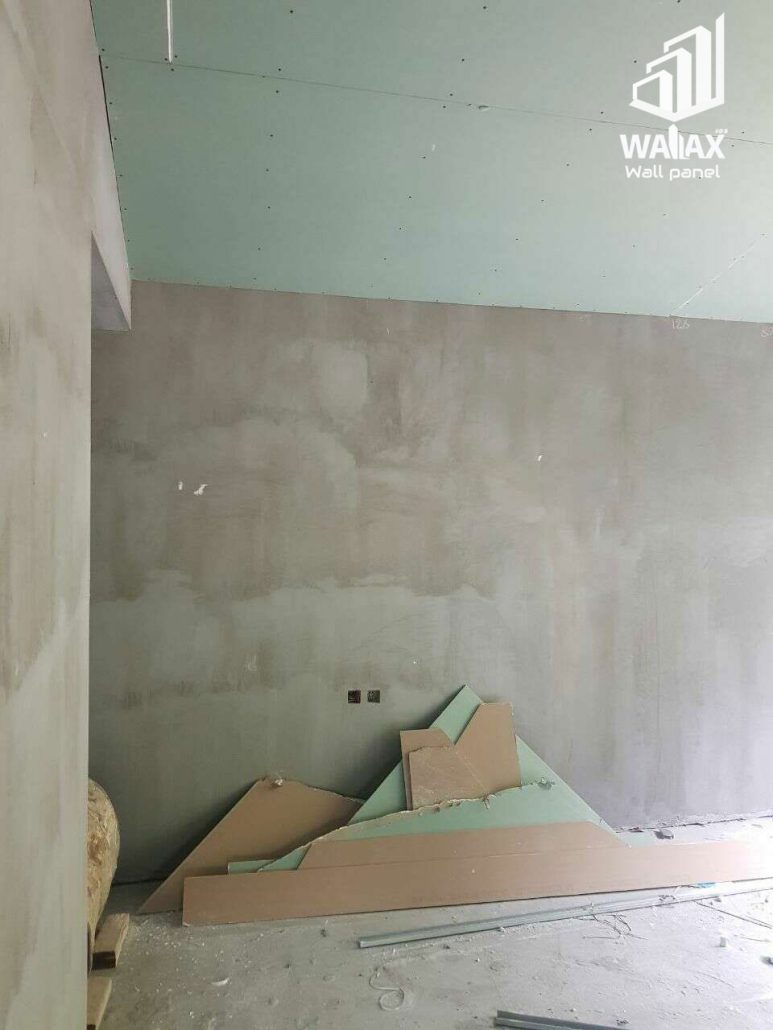

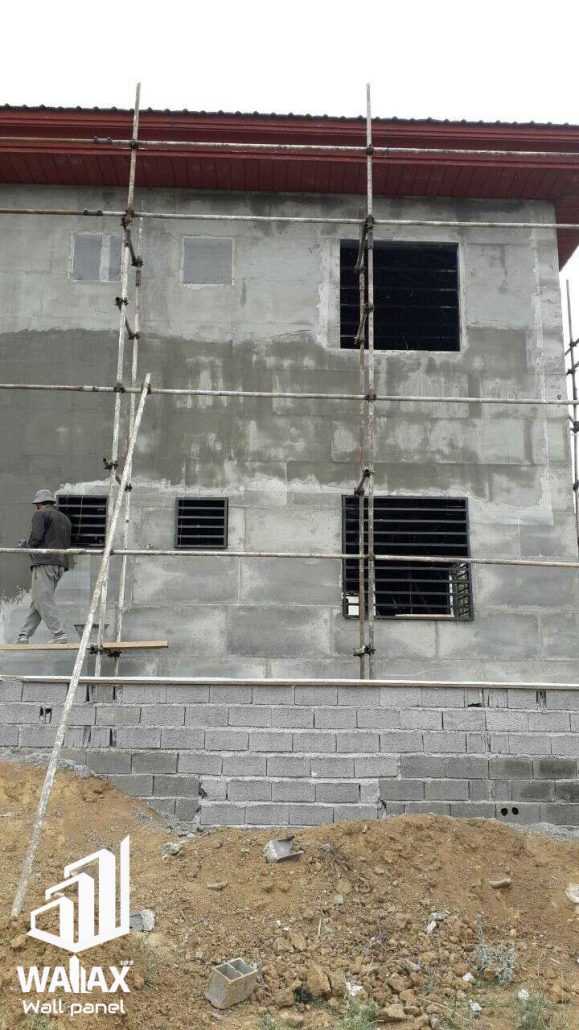

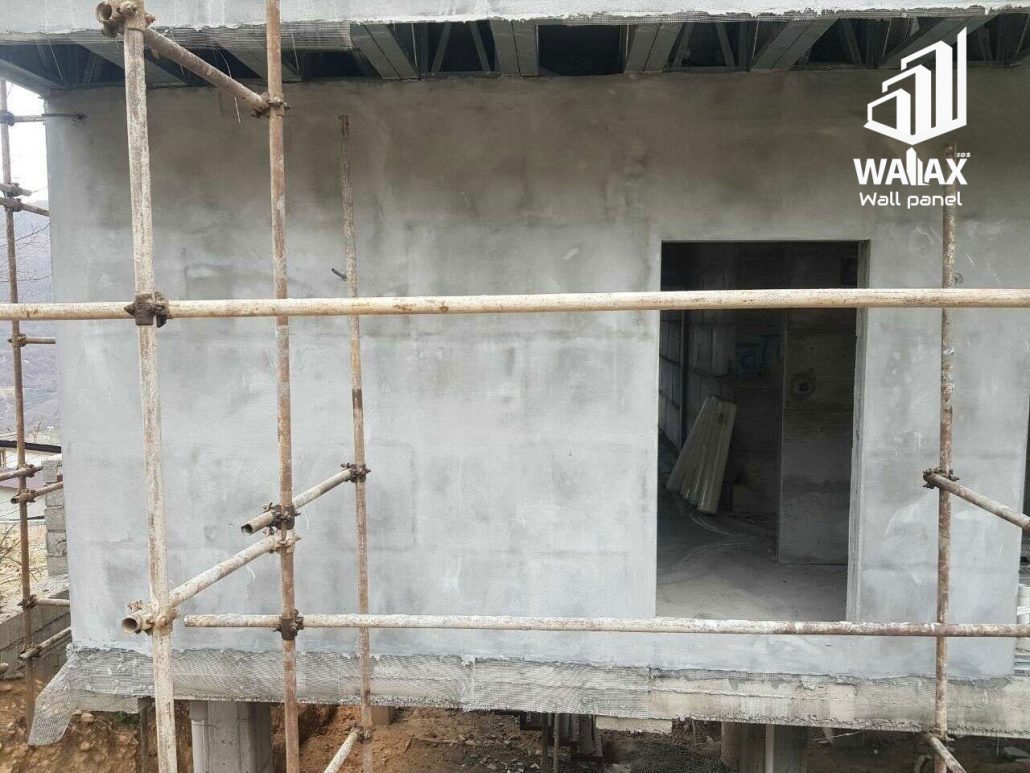

نمونه پروژه های پنل والاکس مخصوص دیوار LSF
